Описание IEK BBT30-ABLFS-K05

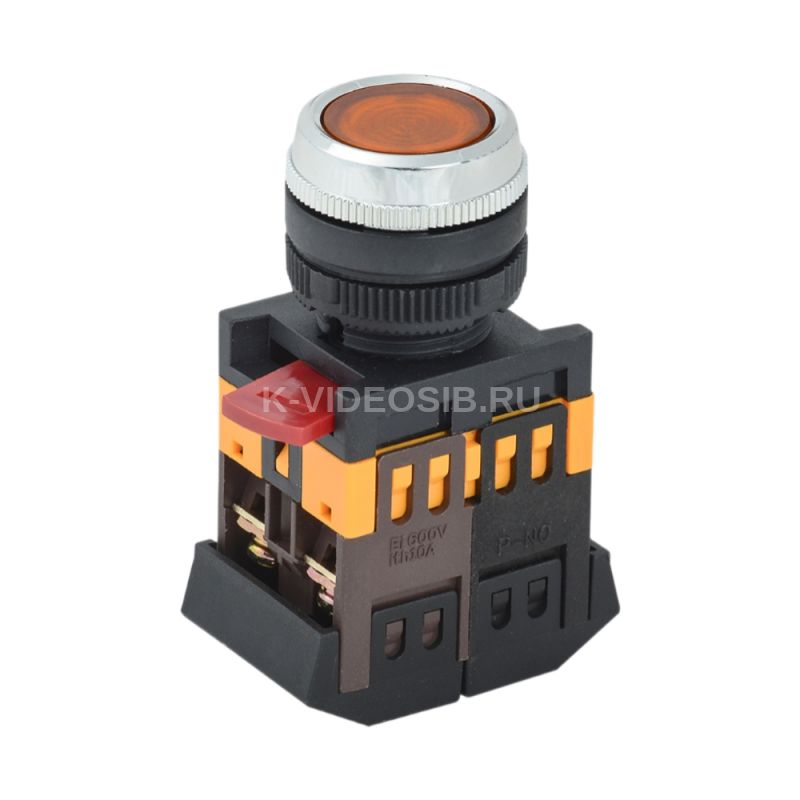

Кнопка ABLFS-22 желтый d22мм неон/240В 1з+1р ИЭК.

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

ПРЕИМУЩЕСТВА

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Технические характеристики IEK BBT30-ABLFS-K05

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Да Цвет кнопки    Желтый Тип кнопки    Плоская (-ий) Тип лампы    Неоновая лампа Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Нет Степень защиты - IP    IP40 Кол-во нормально замкнутых - НЗ контактов    1 Количество управляющих элементов    1 Тип подключения    Винтовое соединение Конструкция линзы    Нет Высота проёма под измерительный прибор, мм    - Номин ток, А    0,6 ... 10 Ширина открытия, мм    - Количество переключающих контактов    0 Номин раб напряжение, В    48/120/230/400/660 С возможностью подсветки    Да Напряжение питания лампы, В    230 Количество переключающих контактов    0 Количество нормально закрытых контактов    1 Кол-во норм разомкнутых - НО контактов    1 Ширина по количеству модульных расстояний    - Количество нормально открытых контактов    1
