Описание IEK BBG90-BS-K04

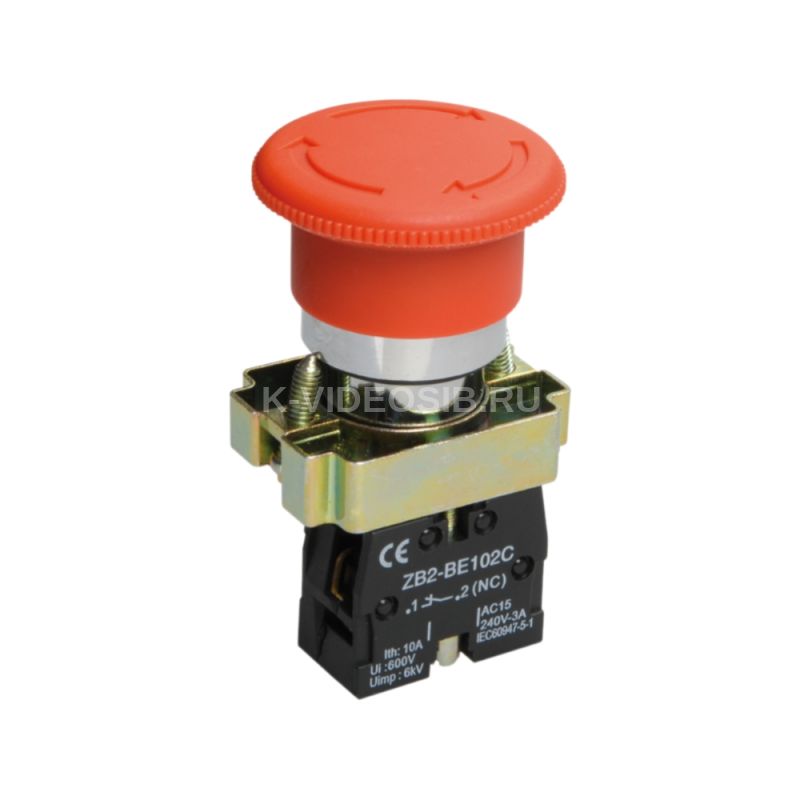

Кнопка управления LAY5-BS542 "Грибок" аварийная с фиксацией поворотная 1NC IEK

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

ПРЕИМУЩЕСТВА

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Использование в качестве источника света светодиодных матриц, имеющих больший ресурс выработки и более яркое свечение.

Технические характеристики IEK BBG90-BS-K04

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Нет Цвет кнопки    Красный Тип кнопки    Грибовидная Тип лампы    Не применимо Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Да Степень защиты - IP    IP40 С возможностью подсветки    Нет Кол-во норм разомкнутых - НО контактов    0 Количество нормально закрытых контактов    1 Номин раб напряжение, В    110/230/400/600 Напряжение питания лампы, В    - Цоколь лампы    Не применимо Конструкция линзы    Нет Ширина открытия, мм    - Кол-во нормально замкнутых - НЗ контактов    1 Количество управляющих элементов    1 Количество нормально открытых контактов    0 Номин ток, А    0,6 ... 10 Количество переключающих контактов    0 Высота проёма под измерительный прибор, мм    - Ширина по количеству модульных расстояний    - Количество переключающих контактов    0 Тип подключения    Винтовое соединение
