Описание Hyperline UUTP4R-C6-S23-IN-LSLTX-GY

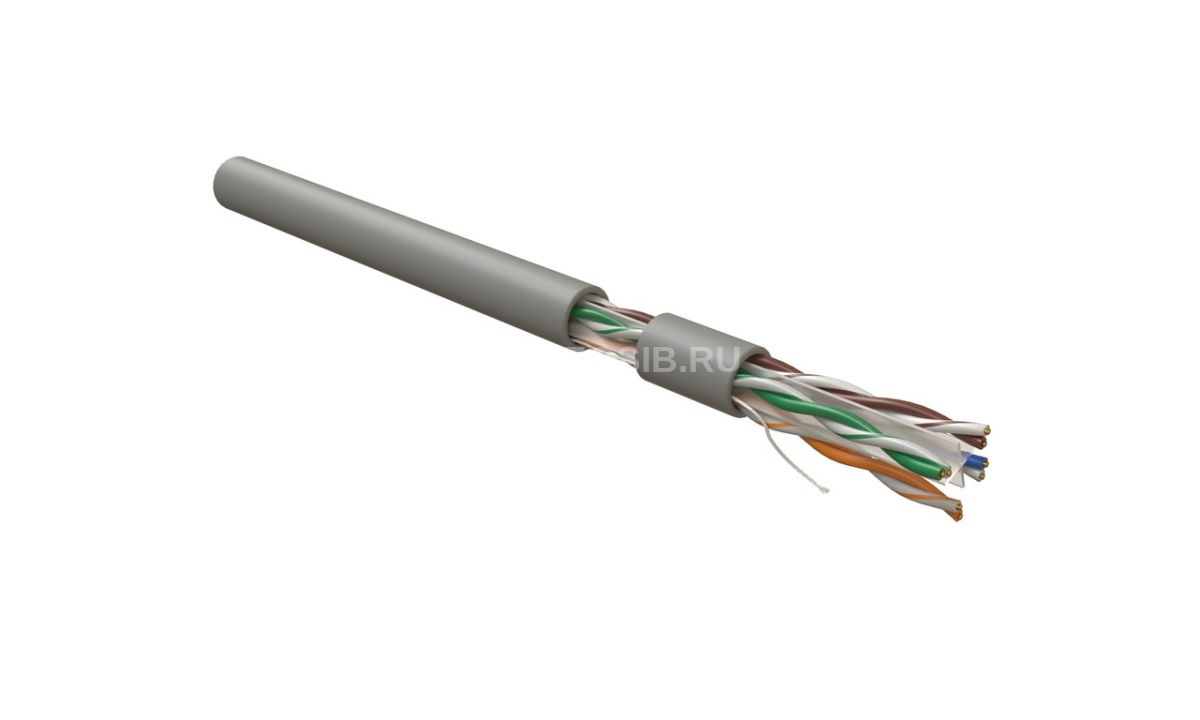

Кабель Hyperline UUTP4R-C6-S23-IN-LSLTX-GY (на отрез) — неэкранированный кабель витая пара категории 6, предназначенный для внутреннего использования. Кабель серого цвета, выполнен с четырьмя парами однопроволочных жил толщиной 23 AWG, каждая жила с номинальным диаметром 0,55 мм.

Конструкция кабеля — U/UTP с крестообразным разделителем, что обеспечивает минимизацию перекрестных помех между парами. Внешняя оболочка изготовлена из пониженного пожарного риска поливинилхлоридного пластиката LSLTx с толщиной 1,4 мм. В конструкции есть рипкорд для защиты жил при монтаже.

Изоляция проводников выполнена из полиэтилена высокой плотности (HDPE) толщиной 0,22 мм и диаметром изолированного проводника 0,99 мм. Общий внешний диаметр кабеля — 7,32 мм. Масса одного километра кабеля составляет 70,48 кг.

Эксплуатационные характеристики предусматривают рабочий температурный диапазон от -20 °C до +60 °C, температурный диапазон монтажа от -10 °C до +60 °C, и диапазон хранения в тех же пределах. Допустимое растягивающее усилие во время монтажа — 110 Н, минимальный радиус изгиба — 73,2 мм.

Электрические параметры включают волновое сопротивление в пределах 100 ±15 Ом при 100 МГц, максимальное сопротивление жилы не более 95 Ом/км, омическую асимметрию жил в паре не более 4 %, и минимальное сопротивление изоляции 5000 МОм·км. Кабель выдерживает испытательное напряжение постоянного тока 700 В в течение одной минуты.

Максимальная электрическая емкость рабочей пары составляет 56 пФ/м, емкостная асимметрия на частоте 1 кГц не превышает 1,6 пФ/м, скорость распространения сигнала — не менее 69 %.
