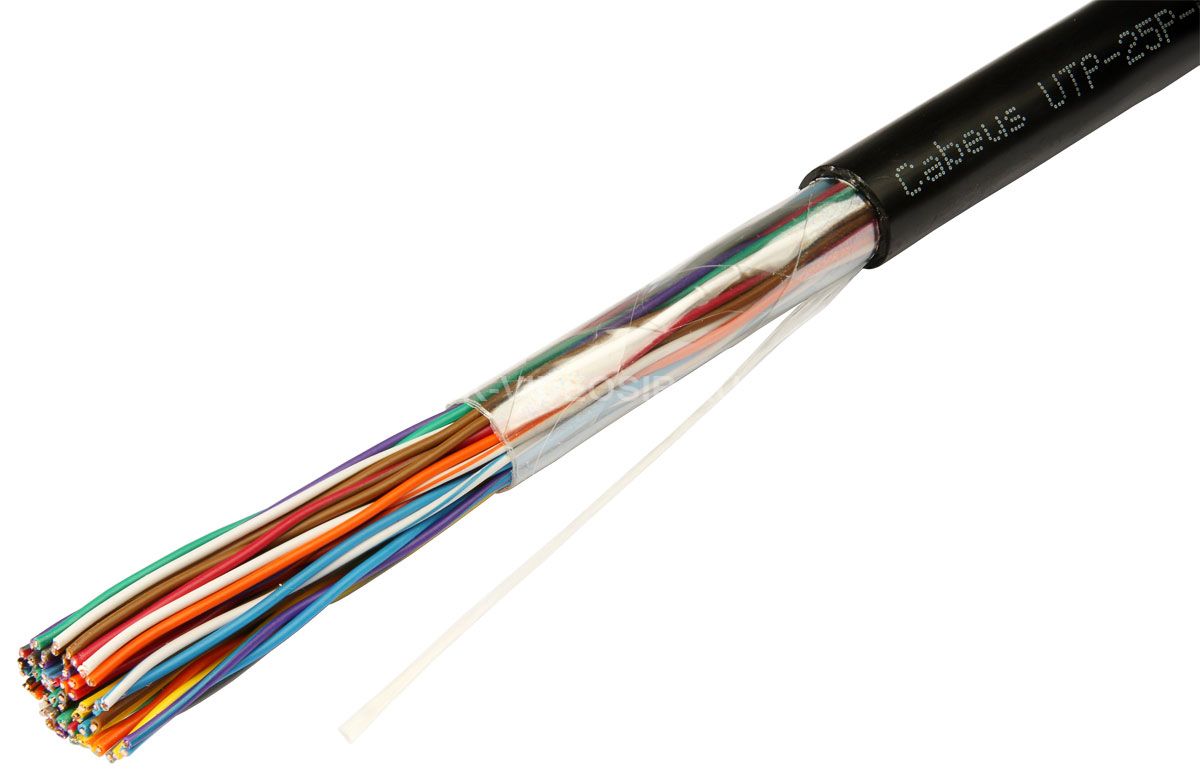

Описание Cabeus UTP-25P-Cat.3-OUT

Многопарный кабель категории 3 симметричной парной скрутки предназначен для передачи сигналов с частотой до 16 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внешних магистралей. Состоит из 25 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из полиэтилена, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерных барабанах и отрезается по метрам. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

​​​​​​​

Схема строения кабеля

Цветовая кодировка проводников многопарных и телефонных кабелей Cabeus​​​​​​​

Технические характеристики Cabeus UTP-25P-Cat.3-OUT

Категория    3 Тип    U/UTP Соответствие стандартам    ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение    внешняя прокладка Проводник     Материал    одножильный, электротехническая медь Диаметр    0,47 ± 0,01 мм (24 AWG) Изоляция проводника     Материал    полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции    0,90 ± 0,05 мм Оболочка кабеля     Материал    полиэтилен (PЕ) Толщина    1,0 ± 0,05мм Диаметр кабеля    12,0 ± 0,4 мм Цвет    черный Параметры кабеля     Упаковка    фанерный барабан Допустимое растягивающие усилие    не более 110Н Допустимый радиус изгиба    не менее 10 Ø Допустимая температура хранения    от -40 до +60 Допустимая температура эксплуатации    от -40 до +60 Допустимая температура монтажа    от -10 до +50 Электрические характеристики     Волновое сопротивление    100 ± 15Ом Разброс задержки распространения (1~100 МГц)    ≤20 нс/100 м Омическая асимметрия    ≤5% Частотные характеристики Частота, МГц    RL, дБ    IL, дБ/100м    NEXT, дБ 1,00                   12,0            2,6              41,3 4,0                     12,0            5,6              32,3 8,0                     12,0            8,5              27,8 10,0                   12,0            9,7              26,3 16,0                   10,0           13,1             23,3
