Описание Юмирс Оконечное устройство (для ВЧЭ) ЮСДП.425913.016

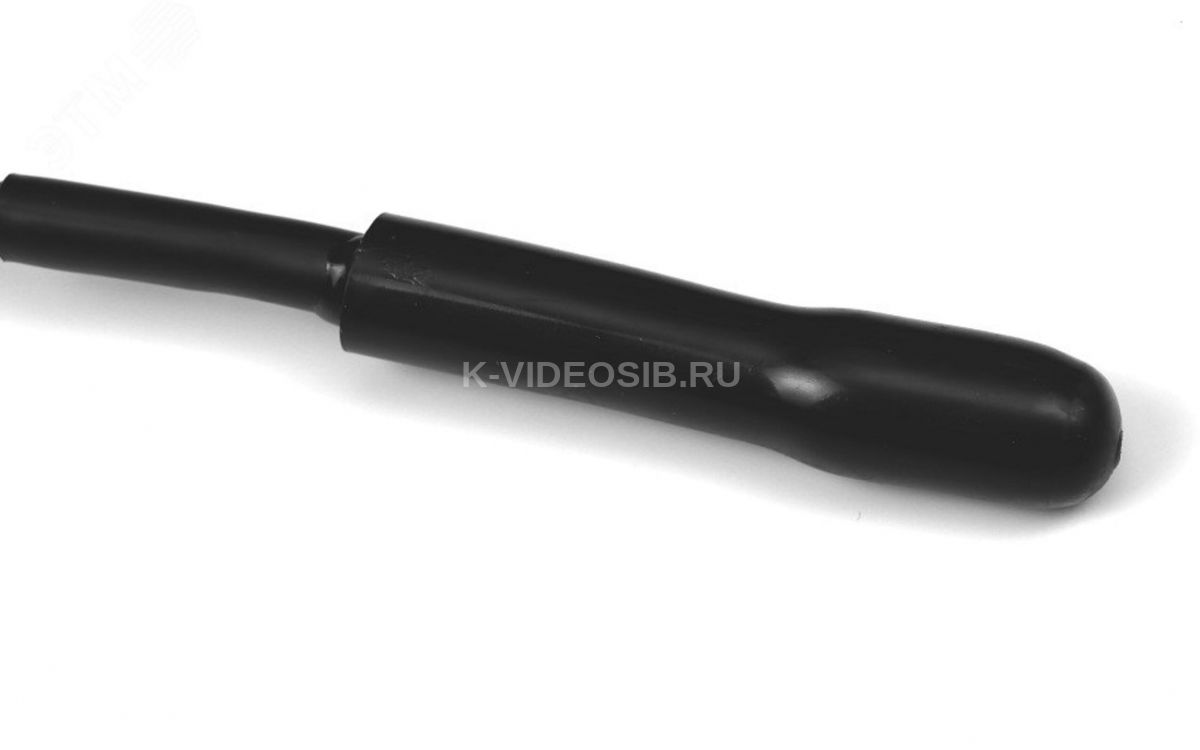

Оконечное устройство (ОУ) ВЧЭ ЮСДП.425913.016 производства компании ЮМИРС представляет собой специализированную влагозащищенную гермомуфту со встроенной электронной платой, предназначенную для установки на конце вибрационного чувствительного элемента (ВЧЭ). ОУ применяется в составе систем охраны периметра (например, серии «Мурена») для обеспечения непрерывного контроля целостности линии и определения характеристического сопротивления кабеля.

Особенности монтажа и совместимость

• Соответствие типам кабелей: Базовая модификация ЮСДП.425913.016 жестко привязана к типу используемого ВЧЭ. Она разработана строго для монтажа на чувствительный элемент на базе кабеля КТМЭУ 3х2х0,43.
  • Важно: Для кабелей Mini RG59-DJ или КТМ-2,0/3,8 применяется другая модификация — ЮСДП.425913.016-01. Ошибки в выборе модификации приводят к невозможности корректной герметизации и искажению параметров линии.
• Качество разделки и пайки: На плате внутри гермомуфты распаиваются жилы кабеля. Эксплуатационная надежность всей системы периметральной охраны напрямую зависит от качества пайки. Не допускаются непропаи и остатки активного флюса, которые могут вызвать коррозию во влажной среде.

Условия эксплуатации и герметизация

• Рабочая среда: Устройство рассчитано на круглосуточную непрерывную работу в жестких условиях: на открытом воздухе, на заграждениях (в составе ВЧЭ) или непосредственно в грунте.
• Температурный диапазон: Стабильная работа гарантирована в пределах температур от минус 45°С до плюс 50°C.
• Контроль влагозащиты: Поскольку ОУ является оконечной точкой кабельной линии, критически важно обеспечить абсолютную герметичность муфты при сборке. Попадание влаги внутрь корпуса неизбежно приведет к окислению контактов платы, падению сопротивления изоляции и ложным тревогам (или отказу) извещателя.

Техническое обслуживание

• Проверка целостности заграждения: В процессе эксплуатации необходимо следить, чтобы кабель ВЧЭ в точке ввода в оконечное устройство не имел натяжений, перегибов и механических повреждений от вибрации самого ограждения (например, при сильном ветре).
• Электрический контроль: При проведении регламентных работ состояние ОУ проверяется дистанционно с блока обработки сигналов (БОС) путем замера оконечного сопротивления линии. Резкое изменение параметров указывает на повреждение кабеля или разгерметизацию муфты.

Технические характеристики Юмирс Оконечное устройство (для ВЧЭ) ЮСДП.425913.016

• Назначение: Монтаж на вибрационный чувствительный элемент на базе специализированного трибоэлектрического кабеля КТМЭУ 3х2х0,43 (модификации ВЧЭ ЮСДП.425119.009, ЮСДП.425119.009-01 и др.)
• Режим работы: Непрерывный, круглосуточный
• Условия эксплуатации: Рассчитано на работу на открытом воздухе и в грунте
• Рабочая температура: От минус 45°С до плюс 50°С
• Конструктивное исполнение: Влагозащищенная гермомуфта с установленной внутри согласующей платой (резисторами) для корректного замера волнового сопротивления линии
