Описание ВЭРС ЛЕОН2-ППК

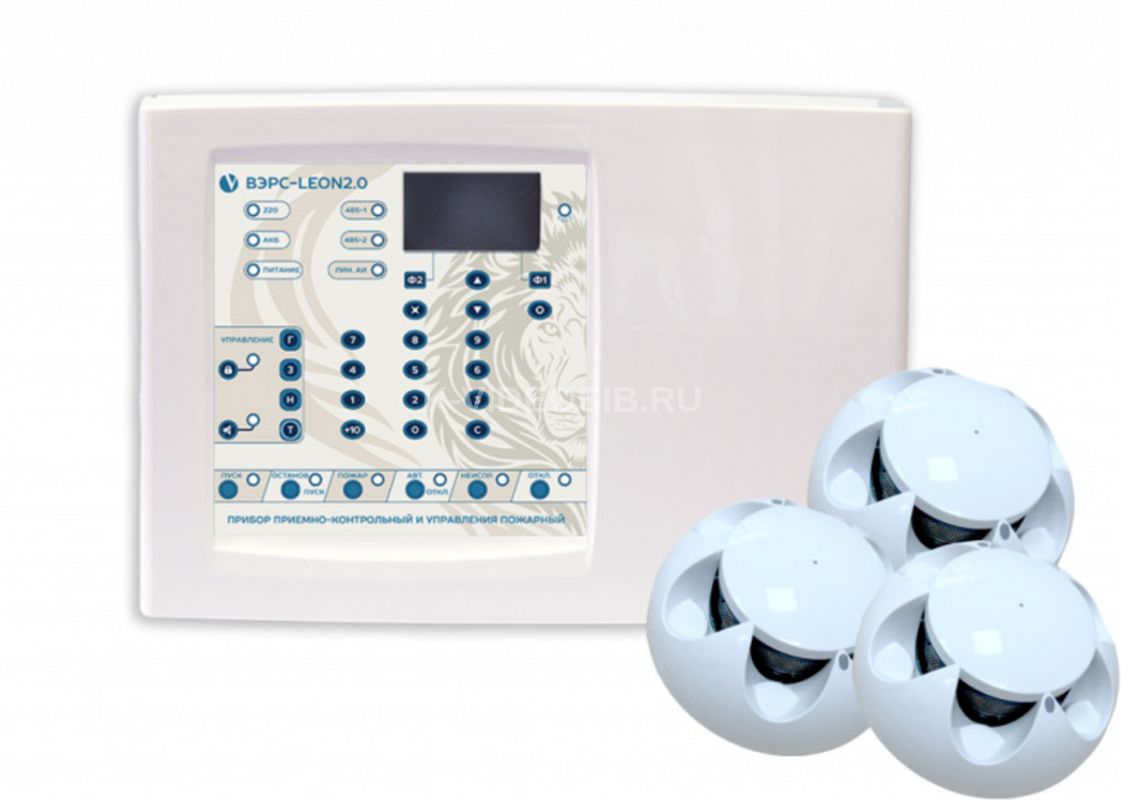

Прибор приемно-контрольный адресный ВЭРС-ЛЕОН2-ППК

ВЭРС-ЛЕОН2-ППК — это центральный управляющий элемент и главный узел модернизированной адресной системы охранно-пожарной сигнализации (ОПС) нового поколения ВЭРС-ЛЕОН 2.0. Прибор предназначен для организации комплексной защиты средних и крупных объектов (промышленные предприятия, офисные центры, жилые комплексы, торговые площади). Он объединяет функции сбора информации, анализа состояния извещателей, локального мониторинга, хранения конфигурации и автоматического управления исполнительными устройствами и системами оповещения.

Назначение и архитектура системы

Прибор ЛЕОН2-ППК является «мозгом» системы, координирующим работу всех периферийных устройств. В архитектуре ВЭРС-ЛЕОН 2.0 используется строго один центральный прибор. При необходимости масштабирования и увеличения емкости системы к нему подключаются ведомые блоки адресных линий ВЭРС-ЛЕОН2-БАЛ.

Ключевые технические преимущества и функционал:

• Адресная пожарная линия: На борту прибора реализована кольцевая двухпроводная адресная шина (с защитой от короткого замыкания), поддерживающая одновременное подключение и опрос до 128 адресных пожарных извещателей (серии LEON2-ДИП, LEON2-ТИП, LEON2-КИП).
• Комбинированная защита: Для интеграции классического оборудования в приборе предусмотрено 8 собственных проводных неадресных шлейфов сигнализации (ШС). К ним можно подключать стандартные пороговые охранные, пожарные или технологические датчики сторонних производителей.
• Управление автоматикой и СОУЭ: Устройство оснащено 3 мощными встроенными выходами управления оповещением (световые табло, звуковые сирены) с параметрами 12 В / до 1 А и постоянным контролем линий на обрыв и КЗ. Дополнительно интегрированы 3 силовых реле с перекидными контактами (до 220 В / 7 А) для выдачи сигналов на ПЦН или управления вентиляцией, дымоудалением и СКУД.
• Современный интерфейс настройки: Конфигурирование прибора производится через порт USB Type-C с помощью удобного программного обеспечения на ПК.
• Энергонезависимый журнал: Наличие слота для карты памяти microSD гарантирует сохранение сотен тысяч событий в детальном лог-файле для последующего аудита.
• Информативный интерфейс: На лицевой панели расположен графический ЖК-дисплей с подсветкой и кнопочная клавиатура. Это позволяет оперативно снимать показания, просматривать тревоги и управлять состоянием зон без подключения к компьютеру.
• Надежное питание: Прибор оснащен встроенным интеллектуальным источником бесперебойного питания (от сети 220 В) с контролем заряда и защитой от глубокого разряда аккумуляторной батареи (АКБ).

Комплектация

1. Прибор приемно-контрольный ВЭРС-ЛЕОН2-ППК.
2. Паспорт и руководство по эксплуатации.
3. Комплект оконечных резисторов для неадресных ШС.
4. Крепежные элементы. (Внимание: аккумуляторная батарея и извещатели приобретаются отдельно).

ВЭРС-ЛЕОН2-ППК — это гибкое, надежное и экономически эффективное решение, позволяющее развернуть живучую адресную систему безопасности с минимальными затратами на кабельную продукцию и монтаж.

Технические характеристики ВЭРС ЛЕОН2-ППК

• Тип устройства: Центральный прибор приемно-контрольный и управления адресный (ППК)
• Количество адресных пожарных линий (АЛ): 1 кольцевая двухпроводная линия
• Максимальное количество адресных устройств на АЛ: 128 шт. (серии LEON2-ДИП, LEON2-ТИП, LEON2-КИП)
• Количество собственных неадресных (пороговых) шлейфов: 8 ШС (охранные, пожарные, технологические)
• Максимальное количество ведомых блоков расширения (ЛЕОН2-БАЛ): до 7 блоков по интерфейсу RS-485
• Встроенные выходы оповещения (с контролем линий на обрыв и КЗ): 3 выхода (Тип: открытый коллектор, 12 В, максимальный ток до 1 А на каждый выход)
• Встроенные силовые реле: 3 реле с перекидными контактами
• Максимальные параметры коммутации реле: до 220 В переменного тока / до 7 А
• Интерфейс для подключения к ПК: USB Type-C (для конфигурирования через ПО)
• Системный интерфейс связи с блоками расширения: RS-485
• Слот для карты памяти: microSD (поддерживается ведение энергонезависимого журнала событий)
• Органы локального управления: Встроенная кнопочная клавиатура на лицевой панели
• Элементы индикации: Графический ЖК-дисплей с подсветкой + светодиодные индикаторы состояний
• Основное питание: Сеть переменного тока 220 В (50 Гц)
• Резервное питание: Встроенный интеллектуальный ИБП под установку АКБ 12 В
• Рекомендуемая емкость аккумуляторной батареи (АКБ): 4.5 А·ч или 7 А·ч (в зависимости от исполнения корпуса, приобретается отдельно)
• Функции защиты АКБ: Автоматический контроль заряда, защита от глубокого разряда и переполюсовки
• Материал корпуса: Высокопрочный пластик (или металл, в зависимости от модификации)
• Степень защиты корпуса: IP20 / IP30
• Диапазон рабочих температур: от -10 °C до +55 °C
• Способ монтажа: Накладной (настенный)
