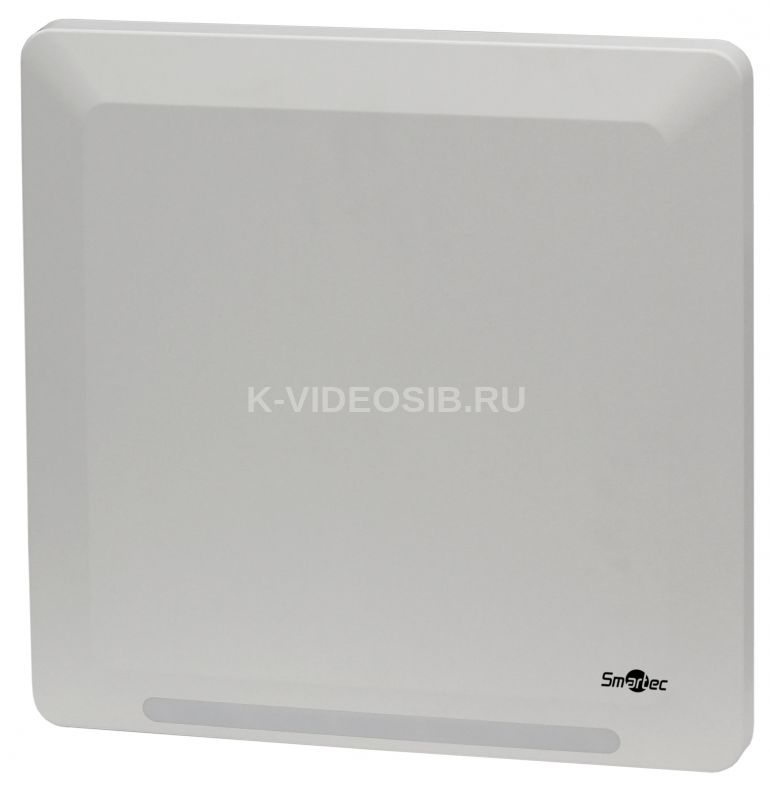

Описание УВЧ считыватель Smartec ST-LR430

• Настраиваемые расстояние считывания до 15 м, расстояние записи до 10 м
• УВЧ считыватель поддерживает карты стандарта ISO-18000-6C
• Использование высокопроизводительного радиочипа Impinj E710 с улучшенной чувствительностью
• Частота чтения до 1000 идентификаторов в секунду
• Поддержка режима проверки совпадения пароля идентификатора и считывателя
• Поддержка режима активации релейного выхода по фильтру кода идентификатора
• Комплектуется кронштейном крепления на столбе
• Звуковая и СИД индикация
• Релейный выход
• Вход активации считывания
• Влаго/пылезащищенный корпус

Высокопроизводительный считыватель ST-LR430 предназначен для работы с UHF картами стандартов ISO-18000-6C и ISO-18000-6B и подходит для решения задач, где требуется большое расстояние считывания, например, для контроля доступа автомобильного транспорта. Распознавание уникальных TID-кодов карт дает возможность применять УВЧ считыватель в системах с высокими требованиями к безопасности, а для исключения ложных срабатываний ST-LR430 поддерживает работу в режиме проверки совпадения паролей идентификатора и считывателя. Наличие выхода Виганд 26/34 гарантирует совместимость устройства с любой СКУД, интерфейсы RS-232 и RS-485 позволяют интегрировать его во множество прикладных систем, а релейный выход обеспечивает подключение внешних исполнительных устройств.

​​​​​​​Этот считыватель работает с УВЧ картами стандарта ISO-18000-6C, память которых разделена на несколько пользовательских полей (EPC) и одно заводское (TID). Пользовательские поля являются перезаписываемыми и не имеют надежной защиты от несанкционированного считывания и записи. Поэтому на объектах с высокими требованиями к надежности следует настраивать УВЧ считыватель на распознавание данных, находящихся в TID-разделах транспондеров. В этих полях хранится информация, записанная в заводских условиях (серийный номер чипа) и неподдающаяся изменениям.

Работа при любых внешних условиях Чувствительная антенна, которой оснащен считыватель ST-LR430, имеет круговую диаграмму направленности и обеспечивает надежный прием сигналов от пассивных УВЧ- карт. Поскольку УВЧ считыватель изначально рассчитан на установку при въезде на парковку, он защищен от влаги и пыли по классу IP65 и функционирует при температуре окружающей среды от -35 до +60 °С и влажности до 95%. ST-LR430 может крепиться на столбе с помощью идущего в комплекте кронштейна, который позволяет регулировать наклон считывателя для оптимизации области его действия.

Применение радиочипа нового поколения Работая в УВЧ-диапазоне, ST-LR430 обеспечивает дистанцию считывания до 15 м, за счет чего водители могут идентифицироваться при доступе на парковку, не выходя из автомобиля и даже не опуская стекло, а максимальное расстояние записи кодов составляет 10 м. В этот УВЧ считыватель встроен высокопроизводительный радиочип нового поколения Impinj E710, отличающийся улучшенной чувствительностью, что наряду с использованием антенны с круговой поляризацией обеспечивает надежное считывание пассивных УВЧ идентификаторов, с низкой зависимостью от их пространственного положения. Кроме того, устройство поддерживает работу в режиме проверки совпадения паролей идентификатора и считывателя, что позволяет исключать ложные срабатывания от сторонних карт или меток.

Простое и надежное включение в СКУД Благодаря наличию интерфейса Виганд 26 или 34 (по выбору заказчика), УВЧ считыватель может быть интегрирован в любую систему контроля доступа, поддерживающую хотя бы один из этих форматов. Этот простой проводной интерфейс используется для того, чтобы «связать» ридер с контроллером системы доступа, а число 26 (34) означает количество бит в посылке: 24 (32) бита кода и 2 бита контроля на четность. Для подключения считывателя используется трехпроводная шина, а передача ведется короткими импульсами и инициируется в момент обнаружения метки в зоне действия устройства.

Широкие возможности применения Помимо выхода Виганд, УВЧ считыватель ST-LR430 оснащен интерфейсами RS-232 и RS-485, через которые он может быть интегрирован в различные программные приложения. С учетом частоты чтения – до 1000 идентификаторов в секунду – этот считыватель можно использовать в логистике для контроля за перемещением грузов на складах, на грузовых ж/д станциях, а также в сельском хозяйстве – для отслеживания передвижений животных. Отдельно отметим наличие у ST-LR430 релейного выхода, к которому можно подключать внешние исполнительные устройства и управлять ими с помощью пользовательского ПО или по сигналу от идентификаторов с определенным кодом.

Технические характеристики УВЧ считыватель Smartec ST-LR430
