Описание Ubiquiti NanoBeam 5AC-Gen2 (NBE-5ac-Gen2)

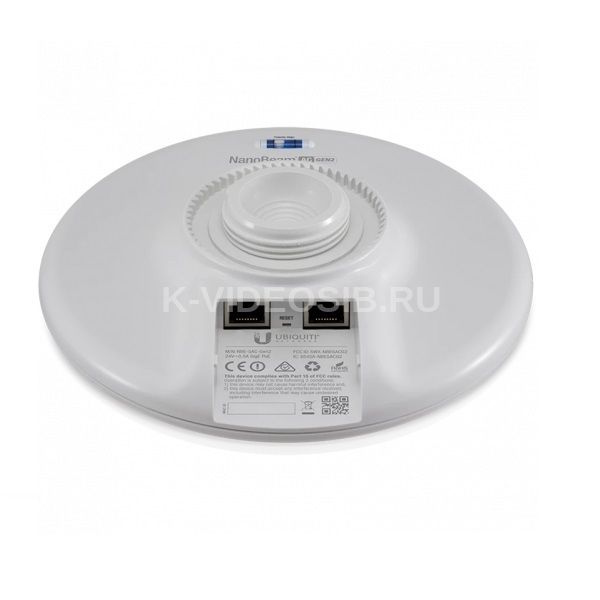

Радиомост Ubiquiti NanoBeam 5AC-Gen2

Особенности: Работает на частоте 5 ГГц Усиление 19 дБи Два Ethernet порта на 1000 Мбит/с Мощность передатчика 25 дБм Возможность работы на расстоянии 15 км и более* Скорость передачи данных 450 Мбит/с и более* Имеет двойную поляризацию

Как и вся линейка АС, NanoBeam 5AC-Gen2 работает в диапазоне 5 ГГц, что делает ее чувствительной к помехам и к атмосферным осадкам, но при этом пропускная способность такого моста составляет до 450 Мбит/с, а также появляется возможность использовать ширину канала, равную 80 мГц. Отдельно стоит упомянуть, что поддерживается только фирменный поллинговый протокол airMax AC. Он базируется на технологии TDMA поллинга, подразумевающей выделение таймслотов каждому абоненту, что полностью исключает одновременное вещание двух подключенных клиентов. Нельзя не отметить улучшенную по сравнению с первой ревизией схему ESD защиты, которая обеспечивает сохранность от электростатических разрядов. Радиочасть так же претерпела некоторые изменения направленные на улучшение качества связи, была оптимизирована конструкция антенны за счет чего удалось добиться уменьшения интенсивности паразитной боковой засветки в диаграмме направленности. Сообщение с остальной ЛВС обеспечивается сетевым интерфейсом, включающим в себя два Ethernet порта с гигабитной пропускной способностью. Главный порт, кроме передачи данных, также поставляет питание согласно технологии PoE 24V. Любопытной особенностью является то, что через второй порт можно передать питание дальше — на другое подключенное устройство. Такой подход не только упрощает монтаж радиомоста, но и позволяет отказаться от дополнительных блоков питания, что особенно удобно при размещении устройств на вышках или мачтах. Работает под управлением операционной системы airOS, предоставляющей наглядный и простой графический интерфейс. С помощью последнего можно получить актуальную сводку данных о работе конкретного устройства, а также внести необходимые изменения в настройки. Для быстрого мониторинга предусмотрена светодиодная индикация, расположенная на корпусе. С ее помощью можно быстро узнать о проблемах с юстировкой или питанием.

Технические характеристики Ubiquiti NanoBeam 5AC-Gen2 (NBE-5ac-Gen2)

• Процессор: Atheros MIPS 74Kc, 720 МГц
• ОЗУ: 128 МБ DDR2
• ПЗУ: 8 МБ
• Сетевой интерфейс: 2х10/100/1000 Ethernet (RJ-45)
• Ширина канала: PtP: 10/20/30/40/50/60/80 МГц
• PtmP: 10/20/30/40 МГц
• Рабочий диапазон: 5150-5875 МГц
• Программное обеспечение: AirOS
• Габариты: 189 x 189 x 125 мм
• Вес: 0.530 кг
• Материал корпуса: устойчивый к УФ пластик для наружного применения
• Максимальная потребляемая мощность: 8 Вт
• Блок питания: 24В, 0.5A GigE PoE
• Способ питания: Passive PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
• Светодиодная индикация: 1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN
• Индикация уровня сигнала: программно настраиваемая индикация на основе уровня сигнала
• Крепление: крепление на мачту (в комплекте)
• Ветровая нагрузка: 45.4 ньютон при 200 км/ч
• Стойкость к ветру: до 200 км/ч
• Рабочая температура: от -40 до +70 °С
• Влажность: от 5 до 95% (без конденсации)
• Испытания на вибрации: IEC 68-2-6
• Испытания солевым туманом: IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
• Испытания на температурный шок: IEC 68-2-14
• Испытания на УФ: IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
• Испытания дождём и ветром: ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5
• Сертификат соответствия: FCC, IC, CE
