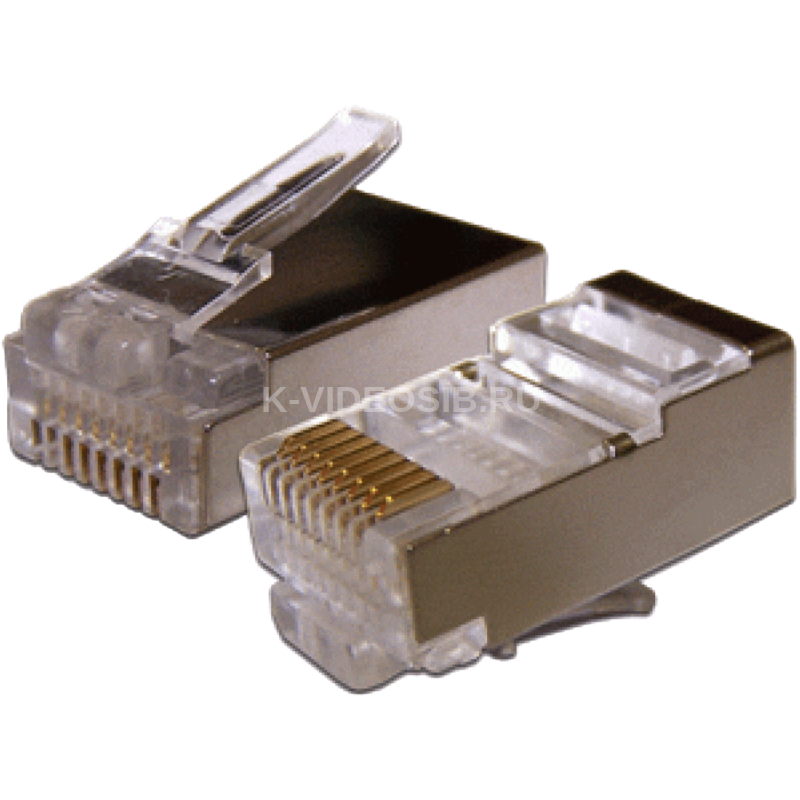

Описание TWT-PL45/S-8P8C-6A

Экранированные коннекторы RJ-45 предназначены для сборки экранированных соединительных шнуров (патч-кордов). Корпус коннектора имеет металлический экранирующий кожух, который соединяется с экраном кабеля, и необходим для обеспечения правильной работы системы с соответствующим экранированным оборудованием (патч-панелями, модулями и др.).

В конструкции коннекторов используются ножи со специальными разъемами, что позволяет применять их для оконцевания как одножильного, так и многожильного (патч-кордового) кабеля.

Для облегчения процесса раскладки проводников и контроля за их расположением оснащается специальной вставкой. После укладки проводников на свои места и подрезки излишков проводов с торцевой части, вставка вводится в корпус разъема до упора. Затем осуществляется обжим разъема при помощи обжимных клещей.

Соответствуют требованиям категории 6. Имеет 8 контактов.  Контакты покрываются тонким слоем драгметаллов для улучшения проводимости. Вместе с коннекторами рекомендуется использовать защитные колпачки TWT-BO-6.0-xx/100 для обеспечения правильных радиусов изгиба подходящего кабеля.

Раскладка проводников в коннекторе согласно T-568B

Форма контакта универсального коннектора
