Описание TFortis PSW-2G+UPS-Box

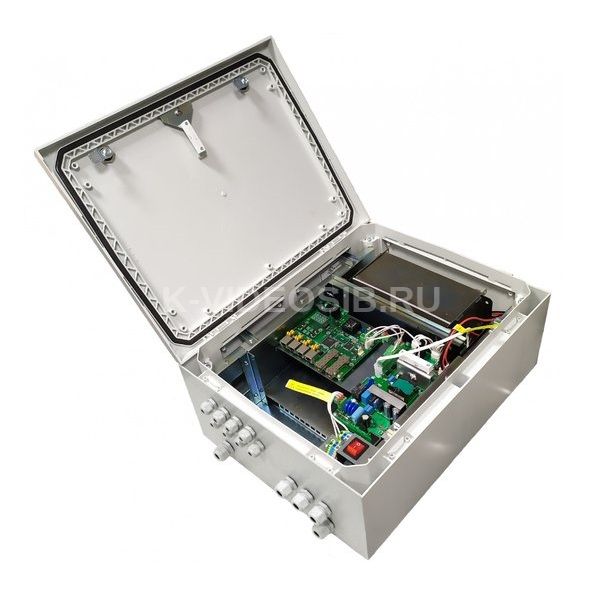

Коммутатор PSW-2G+UPS-Box — это многофункциональный гигабитный управляемый коммутатор в уличном исполнении со встроенным источником бесперебойного питания, встроенным оптическим кроссом и поддержкой PoE+, предназначенный для подключения 4-х видеокамер стандарта PoE+ (IEEE802.3at) мощностью до 60Вт. Суммарный бюджет мощности PoE – 160Вт. Особенности Корпус коммутатора изготовлен из поликарбоната, армированного стекловолокном. Материал и структура корпуса обеспечивают:

устойчивость к ультрафиолетовому излучению Применение индустриальных электронных компонентов обеспечивает работу коммутатора в диапазоне температур от -60 до +50. В состав изделия входят:

Выключатель Встроенный ИБП Коммутатор контролирует входное напряжение 230В. В случае отклонения его от нормы коммутатор переходит на питание от АКБ. Отклонением от нормы является:

Напряжение 400В (потеря нуля или ошибка подключения) Важно! Переход на питание от АКБ происходит без перерыва в работе коммутатора. В зависимости от суммарного потребления подключенных камер коммутатор автоматически производит расчет оставшегося времени бесперебойной работы. Информация об этом отправляется через протоколы Syslog, SNMP на сервер. Для мониторинга состояния коммутатора рекомендуется использовать бесплатное ПО TFortis Device Manager. На этапе проектирования для оценки времени бесперебойной работы коммутатора можно воспользоваться таблицей: Подогреваемый отсек АКБ Две аккумуляторные батареи напряжением 12В и емкостью 12А*ч устанавливаются в подогреваемый отсек, внутри которого поддерживается комфортная температура для АКБ даже -60С за бортом. Важно! АКБ входят в комплект поставки коммутатора. Встроенный оптический кросс Наличие оптического кросса позволяет разварить оптику внутри устройства и подключить ее к SFP модулям. Узел подключения питания Узел подключения питания — это отдельный элемент коммутатора, расположенный в правой нижней части шкафа. Представляет собой небольшую съемную металлическую конструкцию, на которой расположены: винт заземления, клеммные зажимы и выключатель.
