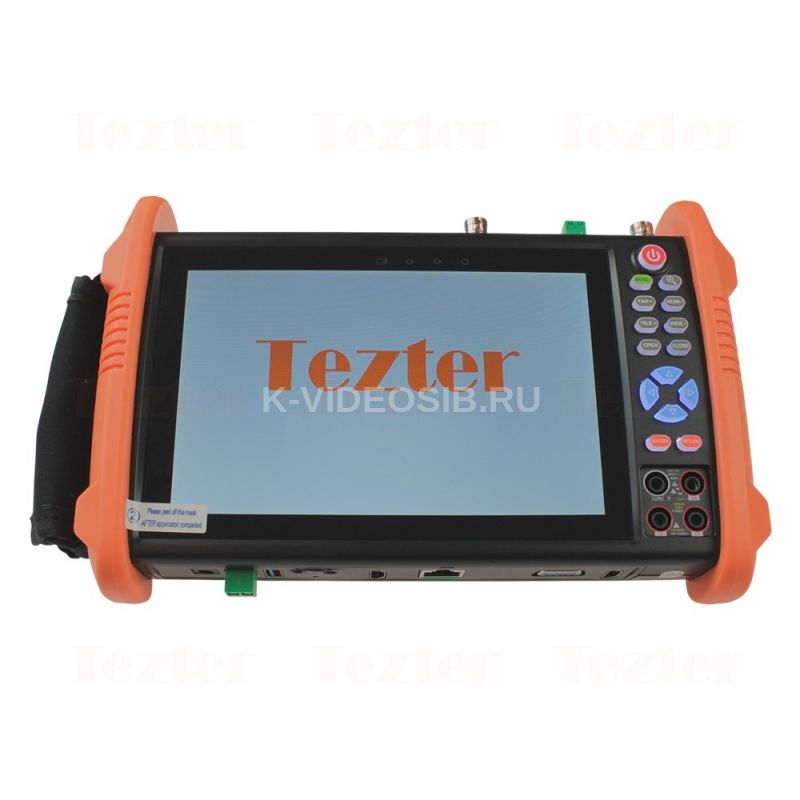

Описание Tezter TIP-H-M-7Pro

Мониторы-тестеры (далее по тексту – «тестер/ы») TIP-H-7Pro, TIP-H-M-7Pro, TIP-HOL-MT-7Pro предназначены в первую очередь для проверки AHD/CVI/TVI/CVBS и IP-видеокамер на работоспособность, эффективной оценки качества изображения. Кроме того, с помощью тестеров можно проверить целостность и качество обжимки кабеля «витая пара» коннектором RJ-45, измерить напряжение/мощность PoE, определить метод подачи PoE, проверить

SFP модули, проверить HDMI тракт, Wi-FI соединение, а также многое другое.

В базовой модели TIP-H-7Pro присутствуют все описанные выше функции.

В модели TIP-H-M-7Pro дополнительно присутствует функция мультиметра (измерение электрических характеристик – напряжение, ток, сопротивление и т.д.)

Особенности оборудования

• Большой четкий информативный сенсорный 7” дисплей с разрешением 1280х800 пикс.;
• Поддержка проверки AHD/CVI/TVI камер до 8 Mpix (3840x2160p);
• Поддержка проверки EX-SDI/HD-SDI камер до 8 Mpix (3840x2160p) (только для модели TIP-HOL-MT-7Pro);
• Проверка поворотных видеокамер (PTZ) всех типов;
• Поддержка кодеков H.264 и H.265 (с разрешением до 8K) для IP камер;
• Расширенная поддержка ONVIF (универсальный протокол в IP камерах);
• Возможность запитывания тестируемых устройств от 12V/24V постоянного тока, от PoE (DC 55V, 90 Вт макс.) или от USB (5V(2A));
• Определение метода подачи PoE, стандарта, напряжения и мощности для PoE коммутаторов/инжекторов;
• Работа в режиме HDMI-монитора, а также в режиме генератора HDMI сигнала;
• Работа в режиме VGA монитора;
• Проверка обжимки кабеля разъемом RJ-45;
• Проверка на работоспособность SFP модулей и получение информации по ним;
• Проверка электрических характеристик – напряжение, ток, сопротивление и т.д.

Комплектация TIP-H-M-7Pro:

• Тестер TIP-H-M-7Pro – 1шт;
• Зарядное устройство AC 230V / DC 15V (1.6A) – 1шт;
• Литий-ионный аккумулятор 11.1V, 5200mAh (установлен в тестер) – 1шт;
• Кабель BNC-BNC – 1шт;
• Кабель 2pin – «крокодилы» – 1шт;
• Кабель DC (5.5х2.1mm) – DC (4х1.7mm) – 1шт;
• Кабель TRS 3.5mm – «крокодилы» – 1шт;
• Щупы для мультиметра (компл. черный + красный) – 1шт;
• Оконечное устройство для проверки обжимки RJ-45 кабелей – 1шт;
• Карта Micro-SD 8GB (установлена в тестер) – 1шт;
• Ремень для удержания – 1шт;
• Шнур для удержания – 1шт;
• Сумка – футляр для хранения – 1 шт;
• Краткое руководство по эксплуатации – 1шт;
• Упаковка – 1шт.

Технические характеристики Tezter TIP-H-M-7Pro

• Дисплей: сенсорный, 7 дюймов, разрешение 1280×800 пикселей
• Поддержка аналоговых камер: AHD / CVI / TVI до 8 Мп (3840×2160), CVBS (PAL/NTSC, автоопределение)
• Поддержка IP-камер: кодеки H.264 / H.265 до 8K, расширенный ONVIF, поддержка Hikvision, Dahua, Samsung, Tiandy, Kodak, Honeywell и др.
• PTZ-управление: RS-232 / RS-485, скорость 600–115200 бит/с, более 30 протоколов (PELCO-D, Samsung и др.), UTC по коаксиалу
• Сетевой интерфейс: Ethernet 10/100/1000 Мбит/с, автосогласование скорости
• Wi-Fi: 802.11b/g/n, 2.4 ГГц, скорость до 150 Мбит/с
• HDMI-вход: режим монитора, до 3840×2160p @ 30 fps
• HDMI-выход: режим генератора сигнала, до 3840×2160p @ 60 fps
• Выходы питания: DC 12V / 3A (2 разъёма, до 36 Вт), DC 24V / 2A (до 48 Вт), USB 5V / 2A (до 10 Вт)
• Источник PoE: питание тестируемых устройств по PoE, метод A, до 30 Вт
• Тест PoE: определение метода подачи, стандарта, напряжения и мощности PoE-коммутаторов/инжекторов
• Тест витой пары: проверка обжимки кабеля RJ-45, целостности жил
• TDR-рефлектометр: тест кабеля RJ-45 (длина, состояние пар, сопротивление, перекос, коэффициент отражения)
• Проверка SFP-модулей: тип модуля, длина волны, скорость передачи, оптический бюджет, напряжение питания, температура
• Сетевые инструменты (NET TOOL): сканер IP-адресов, PING, Traceroute, DHCP-сервер, тест соединения, анализ портов, анализаторы PPPoE / LLDP, калькулятор сетей
• Монитор данных: захват и анализ кодов RS-232 / RS-485, отправка шестнадцатеричных команд
• Генератор тестового сигнала: аналоговый тестовый сигнал PAL / NTSC разных цветов
• Аудиотест: вход 3.5 мм для тестируемого устройства
• Изображение: увеличение (зум), скриншоты JPG, запись и воспроизведение видео
• Приложения для IP-камер: IP-Discovery, IPC Test Pro, ONVIF, браузер, фирменные утилиты Hikvision / Dahua и др.
• Установка ПО: поддержка Android-приложений (.apk) через карту MicroSD
• Слот памяти: MicroSD (карта 8 ГБ в комплекте)
• Аккумулятор: литий-полимерный, 7.6 В, 7800 мА·ч
• Время автономной работы: до 16 часов
• Зарядное устройство: DC 15V / 1.6A, полная зарядка за 4–5 часов
• Рабочая температура: от −10 до +50 °C
• Влажность: 30–90 %
• Габариты (Ш×В×Г): 240 × 154 × 46 мм
• Языки меню: русский, английский, китайский
