Описание Sonar SNA-8502

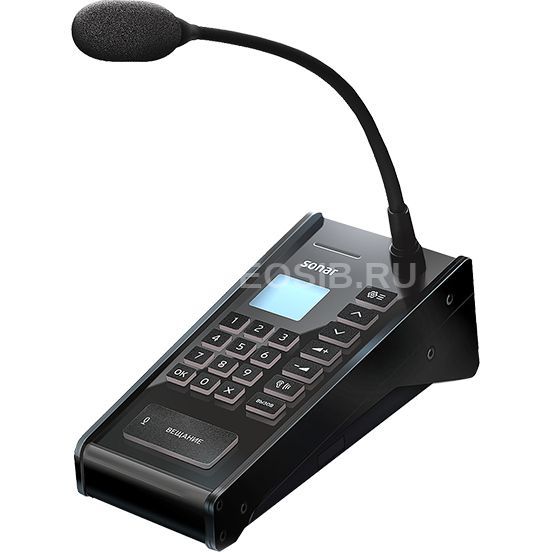

Sonar SNA-8502 - Мастер станция

Мастер станция Sonar SNA-8502 (далее «мастер станция») и модуль расширения мастер станции Sonar SNA-8502-EX (далее «модуль расширения») представляют собой электронные устройства для работы в составе IP-системы обратной связи, оповещения и управления эвакуацией (СОУЭ) в зданиях и сооружениях и являются составной частью комплекса технических средств противопожарной защиты.

Мастер станция предназначена для работы в качестве:

• Станция дежурного оператора, с двухсторонней связью, в составе IP-системы обратной связи SONAR;
• Микрофонная консоль оператора IP-системы служебной громкоговорящей связи SONAR.

Модуль расширения предназначен для работы в качестве:

• Дополнение к станции дежурного оператора, с двухсторонней связью, в составе IP-системы обратной связи SONAR, реализующего функцию быстрого вызова на все вызывные панели, подключенные к контроллеру (либо к группе контроллеров), адрес которого (которых) присвоен кнопке модуля расширения;
• Дополнение к микрофонной консоли оператора IP-системы служебной громкоговорящей связи SONAR, реализующего функцию быстрого набора номера зоны трансляции.

Мастер станция и модуль расширения производятся в металлическом корпусе с пластиковой панелью, размещаются на рабочем месте оператора (диспетчера).

По способу защиты от поражения электрическим током устройства соответствуют классу 1 (ГОСТ 12.2.007.0-75).

Мастер станция осуществляет:

• Прием входящих вызовов с вызывных панелей;
• Исходящие вызовы на вызывные панели;
• Вещание через громкоговорители выбранных вызывных панелей;
• Прослушивание обстановки через микрофоны вызывных панелей;
• Управление трансляцией с контроллеров IP-системы громкоговорящей связи.

Модуль расширения является пассивным прибором и подключается к мастер станции Sonar SNA-8502.

Имеет восемь кнопок, на которые могут быть назначены различные функции.

1. Разъем для подключения микрофона;
2. Динамик;
3. LCD-экран;
4. Функциональные кнопки;
5. Цифровые кнопки;
6. Кнопка режима вещания по зонам;
7. Разъем для подключения питания 24 В / 0,25 А;
8. Вход и выход аудио (TRS 3,5 мм) для подключения к внешнему источнику аудиосигнала и внешнему усилителю или устройству записи;
9. Разъем RJ-45 – сетевой интерфейс, для подключения к локальной сети;
10. Кнопка включения режима питания по PoE;
11. Разъем подключения модуля расширения;
12. Площадка под винт для присоединения заземляющего проводника.

Технические характеристики Sonar SNA-8502

• Аудио вход: TRS 3,5 мм
• Аудио выход: TRS 3,5 мм
• Соотношение сигнал/шум: 90 дБ
• Ток потребления в тревожном режиме, от АКБ: 0,25 А
• Тип изделия: Навесное
• Средний срок службы, лет: 10
• Поддержка стандартов: TCP; UDP; ARP; CMP; IGMP
• Средняя наработка на отказ, ч.: 17000
• Разрешение экрана: 128х160
• Поддержка битрейта Мр3 файлов, кбит/с: 16 - 192
• Напряжение питания, В: 24 DC
• Габаритные размеры, мм: 242x121x64
• Частотный диапазон, Гц: 20 - 16000
• Степень защиты: IP 20
• Масса, кг: 1.2
• Потребляемая мощность от 24 В, Вт: менее 6
