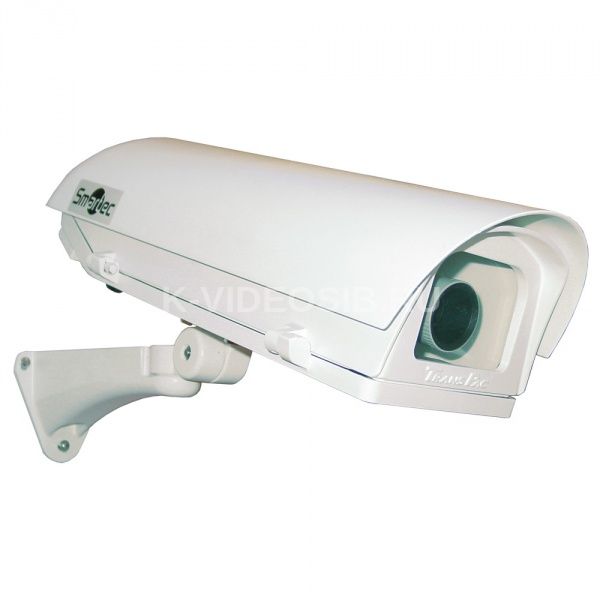

Описание Smartec STH-5230D-PSU2

Уличный термокожух с блоком питания на 3,5 А и IP67

Термокожух STH-5230 торговой марки Smartec обеспечивает работу камер наблюдения в уличных условиях при температурах от -50o до +40oС и имеет степень пыле- и влагозащиты IP67. Первый из двух установленных в него обогревателей препятствует образованию конденсата при положительных температурах и подогревает воздух внутри кожуха, а второй – расширяет рабочий диапазон в области низких температур. Благодаря большому внутреннему объему термокожух STH-5230 можно рекомендовать для крупногабаритных камер, камер с объективами-трансфокаторами, а также для IP-камер. STH-5230 поставляется с встроенным импульсным блоком питания, большой мощности (12 VDC/3,5 А), поэтому в него можно устанавливать и дополнительное оборудование, например передатчик по ВОЛС или миниатюрный IP-видеосервер.

Удобный доступ к камере наблюдения обеспечивается за счет фронтального открытия верхней крышки термокожуха, а подвижная крепежная пластина внутри корпуса STH-5230 позволяет устанавливать в термокожух камеры разных размеров. На вертикальную поверхность термокожух закрепляется с помощью штатного кронштейна, который предусматривает полную сквозную проводку кабеля через шарнирную головку с заделкой в стену или выводом наружу у основания кронштейна. Кроме того, в конструкцию STH-5230 входит литой солнцезащитный козырек, предотвращающий попадание прямых солнечных лучей на стекло и появление бликов.

Экспериментальная проверка характеристик термокожуха Все термокожухи Smartec прошли проверку соответствия заявленных производителем характеристик экспериментально установленным. Для этого были проведены независимые климатические испытания с использованием специальной термокамеры. В этой термокамере и в самом термокожухе устанавливалась температура +20°С, которая затем изменялась со скоростью 1°/мин до максимального и минимального значений. Внутри кожуха была помещена стандартная черно-белая камера наблюдения с объективом и два датчика для измерения температуры. В процессе проведения испытаний STH-5230 при изменении температуры в термокамере от -56° до +42° температура в центре кожуха изменялась от -18,1° до +39,3°С, а над объективом от +2,9° до +43,3°С.

Основные технические характеристики

• Степень защиты: IP67
• Материал кожуха: Алюминий, литье под давлением
• Количество обогревателей: 2
• Включение обогревателей:
  • 1-й обогреватель:
    • Вкл. при +18°С
    • Выкл. при +28°С

  • 2-й обогреватель:
    • Вкл. при 0°С
    • Выкл. при +10°С

• Рабочий диапазон температур: -50°… +40°С
• Встроенный блок питания: 220 В пер. тока / 12 В пост. тока, 3,5 А
• Питание кожуха: 230 В пер. тока
• Ток потребления обогревателей: 140мА
• Стартовый ток из расчета на один обогреватель (менее 3 сек.): 270мА
• Полезное пространство: 270х100х90 мм
• Габариты: 450х135х158 мм
