Описание ЩРН (Щит временного электроснабжения с розетками)

Щит распределительный ЩР-0016-31 (ЩМ).

Щит механизации – электрощитовое оборудование для приема, учета и безопасного распределения электричества напряжением 220 В или 380 В в промышленных зонах и на стройплощадках. Они оснащаются розетками и выпускаются трех разных видов. Так, оборудование переносного типа имеет ручку для передвижения по территории участка и устойчивые ножки, позволяющие установить шкаф даже на неровной поверхности. В этом случае вход питания размещен внизу, но в процессе сборки мы обязательно учитываем техническое задание заказчика.

Навесные ЩМ крепятся на стену и имеют разную степень защиты корпуса. Розетки в таком оборудовании находятся по бокам. Что касается встраиваемых шкафов, их дополняют рубильником, который включает или отключает электрическую цепь. Главная функция щитов временного электроснабжения заключается в том, чтобы обезопасить сеть и подключенное к ней строительное электрооборудование от коротких замыканий и скачков напряжения. Кроме того они служат для защиты отходящих линий и потребителей.

Комплектующие щита механизации

Главными элементами являются:

• Сварной металлический корпус, оснащенный съемной монтажной панелью и замком на дверце (ключ имеет единый секрет);
• Воздушная или кабельная линия электропередач – выбор зависит от места размещения, условий энергоснабжающей компании и удаленности источника питания;
• Трансформаторные подстанции внутриплощадочного типа – их количество и уровень мощности зависят от проекта. Чаще всего применяются КТПН;
• Кабельная сеть – на ее выбор влияет предполагаемая нагрузка и раскладка проводов. Для временных шкафов механизации применяются гибкие кабели, для стационарных щитов – кабели с изоляцией из пластика. Для их ввода внутрь щита механизации предусмотрены специальные отверстия;
• Перемещаемые или стационарные пункты питания. Щиты временного электроснабжения необходимо использовать в виде постоянных источников питания, а щиты механизации строительства – в форме переносных. В роли защитных устройств выступают выключатели, предохранители, автоматы дифференциального вида или приборы защитного отключения.

Особенности применения

Данное оборудование используют для сборки различных электрощитов – управления, силовых, автоматических. Они выступают стационарным пунктом электропитания, обеспечивают ввод и распределение тока, а также дают возможность осуществлять электромонтаж и подключение оборудования на строительных площадках во время проведения ремонта, реконструкции или строительства торговых, административных, жилых, производственных и любых других объектов. При этом схема площадки, на которой ведется ремонт или стройка, обязана быть надежной, безопасной, удобной, гибкой и бюджетной.

Преимущества шкафов механизации

Главными преимуществами переносного электрического (строительного) щита механизации считаются: - Удобный и быстрый монтаж; - Большой выбор типоразмеров в серии; - Надежная конструкция шкафа, предотвращающая доступ к токопроводящим элементам; - Возможность установки вспомогательной аппаратуры – например, устройствами учета электроэнергии для предоставления сведений подрядным организациям или организации раздельного учета различных потребностей; - Способность выдерживать нагрузку от 25 до 630 А; - Возможность устанавливать щиты временного электроснабжения при условиях работы с повышенным уровнем опасности; - Высококачественное порошковое покрытие металлического корпуса – обеспечивает защиту класса до IP 54; - Соответствие всем нормам и требованием ПУЭ; - Наличие в комплекте маркировочных наклеек; - Наличие модификаций для шлейфового (каскадного) подключения – в этом случае один кабель запитывает сразу несколько шкафов.

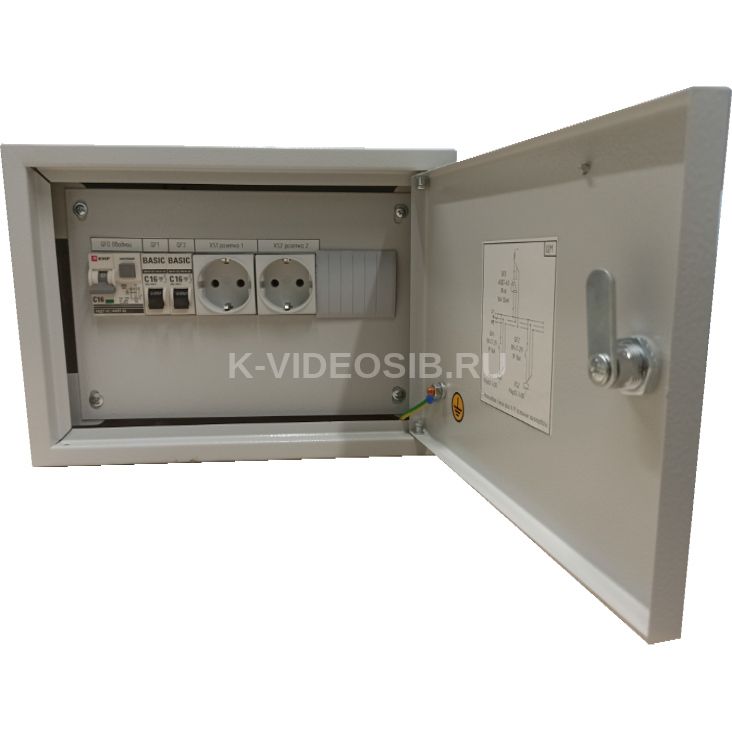

Состав сборки:

1. Щит распред. навесной ЩРН-12 (220х300х120) IP31 EKF Basic
2. Дифференциальный автомат АВДТ-63 16А/30мА (характеристика С, электронный, тип А) 6кА EKF PROxima 1 шт
3. Розетка с заземляющим контактом РАр10-3-ОП Shuko TDM 2шт
4. Автоматический выключатель 1P 10А (C) 10kA ВА 47-100 EKF PROxima 2 шт
5. Шина "0" N (6х9мм) 6 отверстий латунь синий изолятор на DIN-рейку EKF PROxima 2 шт
6. Провод ПУГВ 1х 2,5 1 компл.
7. Расходные материалы 1 компл.

Технические характеристики ЩРН (Щит временного электроснабжения с розетками)

• Din рейка: Да
• Глубина: 120мм
• Ширина: 300мм
• Высота: 220мм
• Способ монтажа: Настенный монтаж
• Тип крышки: Закрытого типа
• С замком: Да
• Прозрачная дверь: Нет
• Вид запора: Цилиндр
• Тип покрытия: Дверь
• Номер цвета ral: 7035
• Цвет: Светло-серый
• С прозрачной крышкой: Нет
• Тип крышки: Закрытого типа
• Ширина в числах модульных расстояний: 12
• Количество рядов: 1
• Материал корпуса: Сталь
• Степень защиты IP: IP31
• С монтажной панелью: Нет
