Описание СегментЭнерго КПСЭСнг(А)-FRLS 1х2х2,5

Кабели огнестойкие симметричные, для охранно-пожарной сигнализации. Групповой прокладки, повышенной пожаростойкости, экранированный, с пониженным дымо- и газовыделением продуктов горения. Температура эксплуатации −50 … +80 °С

Назначение и область применения Групповая стационарная прокладка Систем оповещения и управления эвакуацией (СОУЭ) Системы пожарной и охранной сигнализации (ОПС) Подключения и монтаж электрооборудования и передача данных — шахт, туннелей, высотных зданий, больниц, заводов, различных производств, любых многолюдных мест, опасных с точки зрения возникновения пожара, а также на наземном и подземном транспорте. Вид климатического исполнения кабеля — УХЛ, ХЛ категории размещения — 2–4 по ГОСТ 15 150.

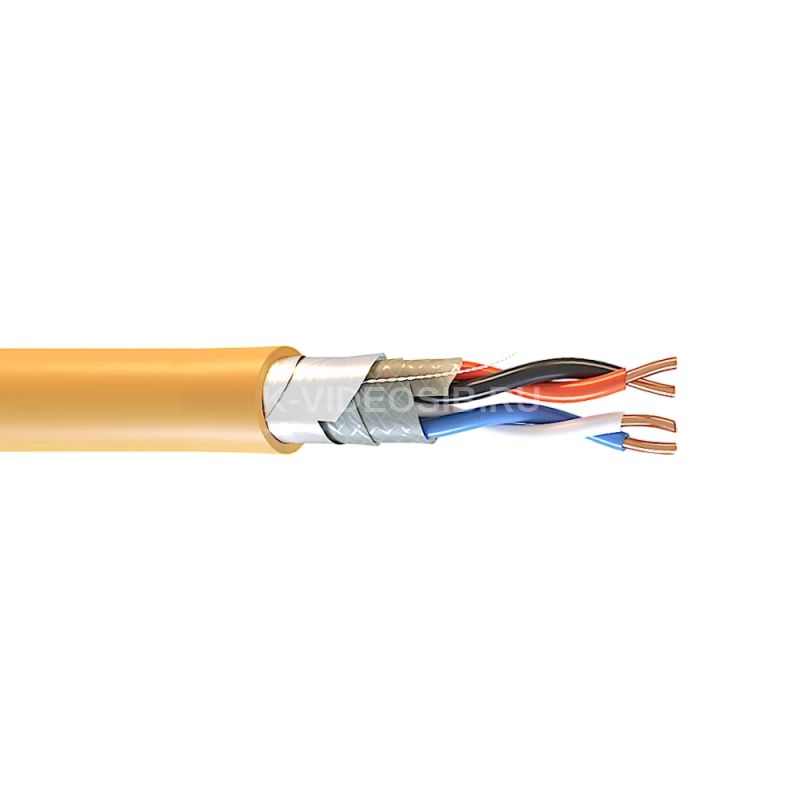

Конструкция Токопроводящая жила Медная однопроволочная Изоляция Огнестойкая силиконовая керамообразующая резина. Дополнительный огнестойкий барьер В виде обмотки слюдосодержажими лентами Экран Алюмофлекс с дренажным проводником из медной луженой проволоки. Оболочка Из не распространяющего горение, с низким газо- и дымовыделением ПВХ пластиката; Скрутка парная (N×2×S), пучковая (N×S), где N – количество пар/жил, S – сечение жилы Количество пар 1–40 (в зависимости от сечения жил) и от 1 до 100 жил для пучковой скрутки

Электрические параметры Номинальное сечение токопроводящей жилы, мм2    0,2    0,35    0,5    0,75    1,0    1,5    2,5 Сопротивление изоляции жил при 20°С, не менее, мОм·км    100 Электрическая емкость пары, не более, нФ/км    70    75    80    85    90    95    100 Коэффициент затухания при частоте 1 КГц при 20°С, не более, дБ/км    2,50    1,90    1,20    0,91    0,80    0,60    0,48 Рабочее напряжение, не более, В    300 Сопротивление жил постоянному току соответствуют ГОСТ 22483-2012 Сечение жил 0,2–16 мм2 • М—хладостойкое исполнение оболочки кабеля (например, КПСнг(A)-FRHF 2×2×1 М)

Технические характеристики СегментЭнерго КПСЭСнг(А)-FRLS 1х2х2,5

Минимальный срок службы 35 лет Гарантийный срок эксплуатации 5 лет с даты ввода в эксплуатацию, но не более 5,5 лет с даты изготовления Температура экспуатации от −50 до +80 °С Температура монтажа от −15 до +50 °С Минимальный радиус изгиба 5D — при монтаже, где D — наружный диаметр кабеля
