Описание SC&T IP04R

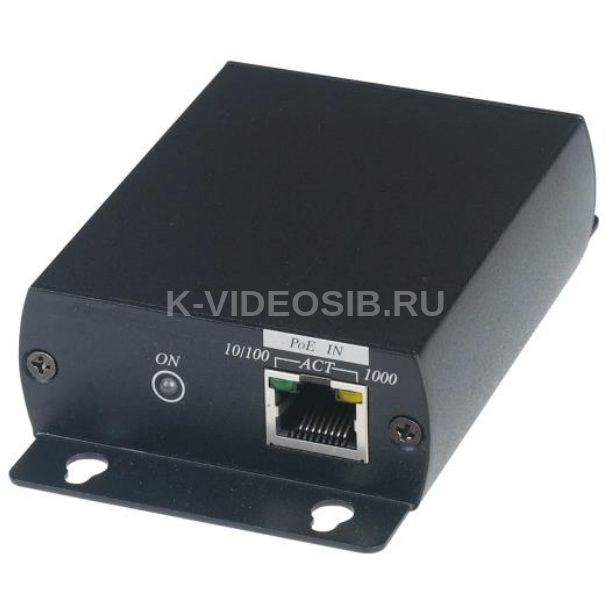

SC&T IP04R - PoE удлинитель IP04R с поддержкой 802.3af/at/bt.

IP04R представляет устройство, предназначенное для увеличения расстояния передачи данных и питания (PoE 802.3 af/at/bt) на 140м по кабелю витой пары. Возможно последовательное подключение до 5 устройств.

Максимальная скорость передачи данных соответствует стандарту IEEE802.3ab (1000BASE-T). Предусмотрена передача Jumbo Frame пакетов размером до 9KB (используется для multicast передачи данных и тд.).

Максимальная мощность PoE на выходе удлинителя зависит от параметров PoE питания на входе, полученного от инжектора/коммутатора PoE.

Зависимость выходной мощности PoE от расстояния и параметров питания на входе удлинителя

Удлинитель IP04R с успехом может быть использован в случаях, когда необходимо передать Ethernet сигнал на большое расстояние и одновременно запитать по PoE оконечное устройство (например, PTZкамеру, или уличную камеру с подогревом).

Особенности оборудования

• Увеличение расстояния передачи Ethernet+PoE на 140м;
• Возможность подключения до 5 удлинителей;
• Поддержка стандартов PoE IEEE 802.3af/at/bt;
• Поддержка сетей 10/100/1000 Base-T;
• Поддержка Jumbo Frame до 9KB;
• Не требует дополнительного источника питания (питание от PoE);
• Поддержка подключения Plug&Play.

Типовая схема подключения удлинителя IP04R

Типовая схема подключения удлинителя IP04R при каскадном подключении

Комплектация*

1. Удлинитель IP04R – 1шт.
2. Руководство по эксплуатации –1шт.
3. Упаковка – 1шт.

Технические характеристики SC&T IP04R

• Артикул: 14284
• Назначение: Удлинитель Ethernet+PoE по кабелю витой пары
• Расстояние передачи (макс.), м: 140
• Стандарт PoE: IEEE 802.3af/at/bt
• Тип кабеля: Витая пара
• Стандант Ethernet: 10/100/1000 Base-T
• Скорость передачи (макс.): 1000 Мбит/с
• Подключение: RJ-45х2
• Питание : по PoE
• Рабочая температура: -40…+70° С
• Размеры (ШхВхГ), мм: 67х27х110
• Дополнительно: IP04R х1 (140м); IP04R х2 (200м); IP04R х3 (300м); IP04R х4 (400м); IP04R х5 (500м)
• Мощность PoE: 48,9Вт
• Напряжение PoE (питания) на выходе: DC 36-57 V
