Описание ROXTON LC-8108

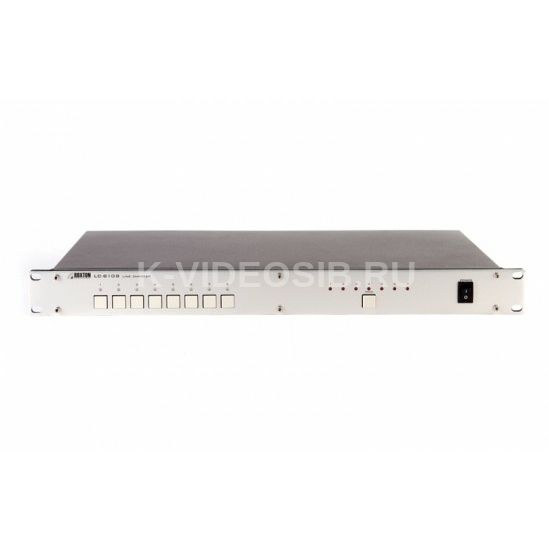

ROXTON LC-8108 - рэковый блок автоматического контроля линий RM-8064 производства компании «Roxton» предназначен для автоматического/полуавтоматического контроля состояния 8 линий громкоговорителей путём изменения импеданса линий. Импеданс меняется по таймеру на частоте 15 кГц. В случае несовпадения со значением, занесённым в память, срабатывает сигнализация. Блок включён в систему между контролируемой линией и селектором. Величина отклонения для регистрации неисправности линии составляет не более 5%. Максимальный/минимальный контролируемый импеданс 1600/20 Ом соответственно. Питание консоли от сети с напряжением 24/220 В. На передней панели блока расположены индикаторы режимов работы, а также кнопки для ручного измерения и тестирования линий. Потребление тока составляет 200 мА. Рабочие температуры находятся в диапазоне от +10°C до +35°C.

Технические характеристики ROXTON LC-8108

• Количество контролируемых линий: 8
• Параметры реле: 24 В / 5 А
• Напряжение контролируемой линии: не более 100В
• Максимальный контролируемый импеданс линии: 1600 (Ом)
• Минимальный контролируемый импеданс линии: 20 (Ом)
• Максимальная контролируемая мощность линии: 500 Вт
• Минимальная контролируемая мощность линии: 6 Вт
• Частота пилот сигнала: 15 кГц
• Длительность пилот сигнала: 100 мС
• Напряжение пилот сигнала: 5 В
• Величина отклонения для регистрации неисправности линии: 5%
• Интервал проверок: от 1 мин до 24ч
• Напряжение питания DC: 24 В, АС 220 В / 50 Гц
• Потребляемый потребляемый ток/мощность: 200мА/10Вт
• Температура функционирования: +10°C +35°C
• Относительная влажность: не более 90 %
• Габаритные размеры: 482 х 44 х 220 мм (1U)
• Вес: 2,7 кг
