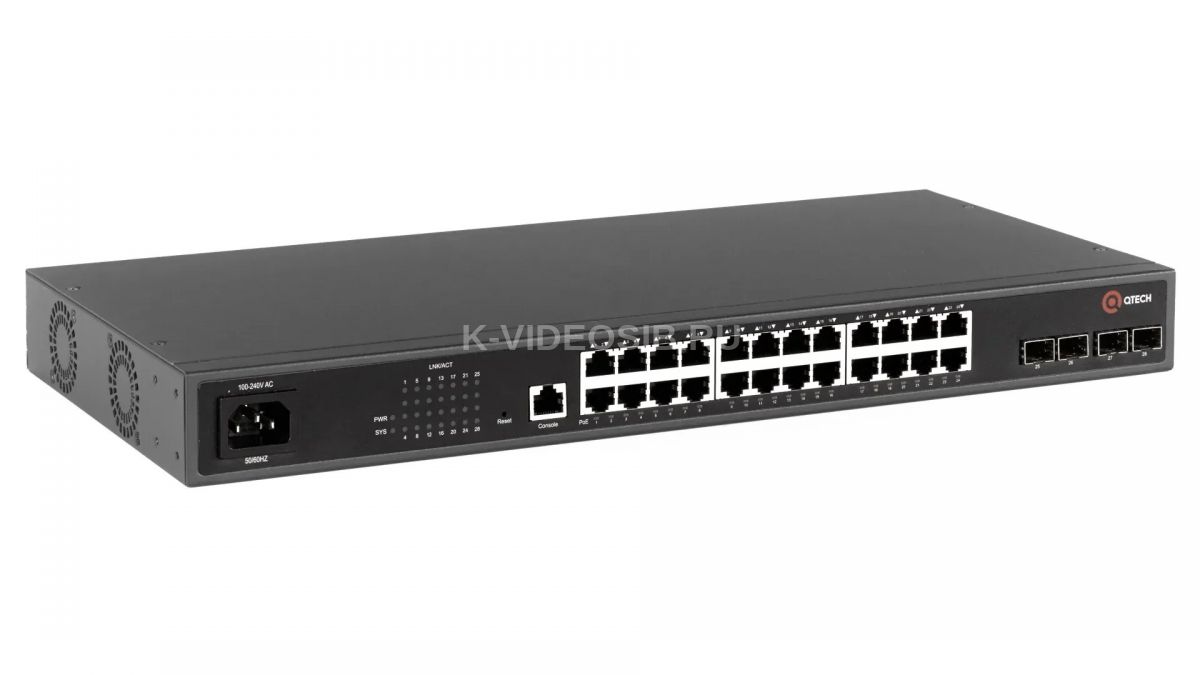

Описание QTECH QSW-4610-28T-POE-AC

Устройства QSW-4610 – многофункциональные гигабитные Ethernet коммутаторы доступа последнего поколения. Оборудование имеет высокопроизводительное аппаратное обеспечение, которое позволяет развёртывать сети с высокой пропускной способностью и любой степенью разветвлённости (от корпоративных до городских операторских сетей MAN). Мультифункциональность и универсальность коммутаторов QSW-4610 обеспечивают необходимый инструментарий для тонкого управления конфигурацией сети, усиленной степени защиты подключенного к сети оборудования от различных сетевых атак, а также для запуска различных сетевых сервисов (IP-телефония и телевидение, почтовые/FTP/веб-серверы и многое другое). Поддержка устройствами протоколов IPv4 и IPv6 в сочетании с возможностью одновременно работы всех портов на скорости канала позволяют применять их в сетях следующего поколения.

Все управляемые коммутаторы серии QSW-4610 обладают следующими функциональными возможностями:

• Поддержка протокола IPv6;

• Расширенный функционал VLAN (таблица на 4К записей). Поддержка N:1 VLAN Translation, QinQ (Normal, Selective, Flexible), Port-based VLAN, Voice/ MAC/ Protocol/ Private VLAN, IEEE802.1Q.

• Функции безопасности. Списки доступа ACL (на основе IP, MAC, IP-MAC, VLAN-интерфейса, временного диапазона). Лимитирование MAC на основе VLAN и портов Anti-ARP-Scan, Anti-ARP-Spoofing, ARP Binding и т.д.

• Функции обеспечения надёжности работы сети: защита от образования колец (STP, RSTP, MSTP Root Guard, BPDU Forwarding и т.д.), поддержка агрегирования каналов передачи данных (LACP), Защита кольца L2 (MRPP ITU-T G.8032).

• QOS функционал (8 очередей на порт): возможность перенаправления потока и контроля полосы пропускания, классификация пакетов (ACL, DSCP, TOS, VLAN ID и т.д.), ограничение на основе портов и VLAN (WRR, DWRR, COS/802.1p и др.).

• Мониторинг и управление: TFTP/FTP, SNMP всех версий, Console, Web/SSL, Telnet, SSH и другие протоколы.



Switch семейство QSW-4610 объединяет несколько устройств, которые отличаются коммутационной ёмкостью (от 20Gbps до 104Gbps), пропускной способностью (от 14,88Mpps до 77.4Mpps), значениями MAC-таблицы (8K или 16K) и ACL-таблицы (1,5k+256 или 2k+256), а также плотностью и конфигурацией портов. Несколько моделей линейки поддерживают технологию PoE.

Технические характеристики QTECH QSW-4610-28T-POE-AC

Интерфейсы

Порты 10/100/1000BASE-T PoE	24 порта
Порты 100/1000BASE-X SFP	4 порта
Порты консоли	1 порт RS-232 (RJ45)



Конструкция

Расположение разъемов питания

на передней панели



Производительность

Jumbo Frame	12 Кбайт
Коммутационная матрица	56 Гбит/с
Пропускная способность	42.1 Мпак/с
Размер таблицы MAC адресов	16K MAC адресов
Размер таблицы маршрутизации	128
Память	128 МБ RAM + 32 МБ



Функциональность

DHCP	IPv4/IPv6 DHCP Client, IPv4/IPv6 DHCP Relay, Option 82, Option 37/38, IPv4/IPv6 DHCP Snooping, IPv4/IPv6 DHCP Server
Green Ethernet	IEEE 802.3az (Energy Efficient Ethernet) Конструкция без вентиляторов или с интеллектуальным контролем вентиляторов LED Shut-off
Spanning Tree Protocols	802.1D STP, 802.1W RSTP, 802.1S MSTP, Root Guard, BPDU Guard, BPDU Forwarding
VLAN	4K 802.1Q, Port-based VLAN, Normal QinQ, Selective QinQ, Private VLAN, Protocol VLAN, Voice VLAN, MAC VLAN, VLAN Translation, N:1 VLAN Translation
VLAN функционал	4K VLAN
ACL	2048
QoS	8 очередей на порт, Bandwidth Control, Flow Redirect Классификация на основе ACL, VLAN ID, COS, TOS, DSCP, Ограничение на основе порта и VLAN, Single Rate single barrel double color for Policing, Remark DSCP, COS/802.1p, Precedence, TOS SP, WRR, SWRR, DWRR for Scheduling, Match the IP fragmentation of message
Агрегирование портов	16 групп / 8 портов
Зеркалирование трафика	Port Mirror, CPU Mirror, RSPAN, SPAN 1:1 или N:1
Протоколы маршрутизации IPv4	Статическая маршрутизация
Протоколы резервирования	MRPP ITU-T, G.8032, Loopback Detection, Fast Link
Протоколы управления	TFTP/FTP, CLI, Telnet, Console, Web/SSL (IPv4/IPv6), SSH (IPv4/IPv6), SNMPv1/v2c/v3, SNMP Trap Public & Private MIB, interface RMON 1,2,3,9 Ping, Trace Route Аутентификация RADIUS Syslog (IPv4/IPv6), SNTP/NTP (IPv4/IPv6), Dual IMG, Multiple Configuration Files sFlow OAM VCT, DDM ULDP (like Cisco UDLD) LLDP/LLDP MED, Dying GASP
Тип коммутации	Store and forward
Уровень коммутатора	L2+



Физические характеристики

EMC safety	CE, RoHS
MTBF	> 80 000 часов
Грозозащита	4 кВ



Охлаждение

Тип охлаждения

активное



Питание

Напряжение питания	100-240В
PoE	Да
PoE+	Да
Возможные типы питания	AC
Макс. потребляемая мощность, Вт	390
Максимальная мощность потребителей PoE, Вт	370
Тип источника питания	встроенный БП
Тип питания	AC



Эксплуатационные характеристики

Рабочая температура	0°C~+50°C
При максимальной влажности	90% без образования конденсата
Температура хранения	-40°C~+70°C



Габариты

Высота, U	1
Высота, мм	44
Глубина, мм	280
Ширина, мм	440
Вес, кг	3,9



Логистика

Вес упаковки (логистика), кг	5,4
Высота упаковки (логистика), мм	152
Длина упаковки (логистика), мм	556
Ширина упаковки (логистика), мм	376



Прочее

Гарантия

3 года
