Описание OSNOVO TA-VKMDA+RA-VKMDA

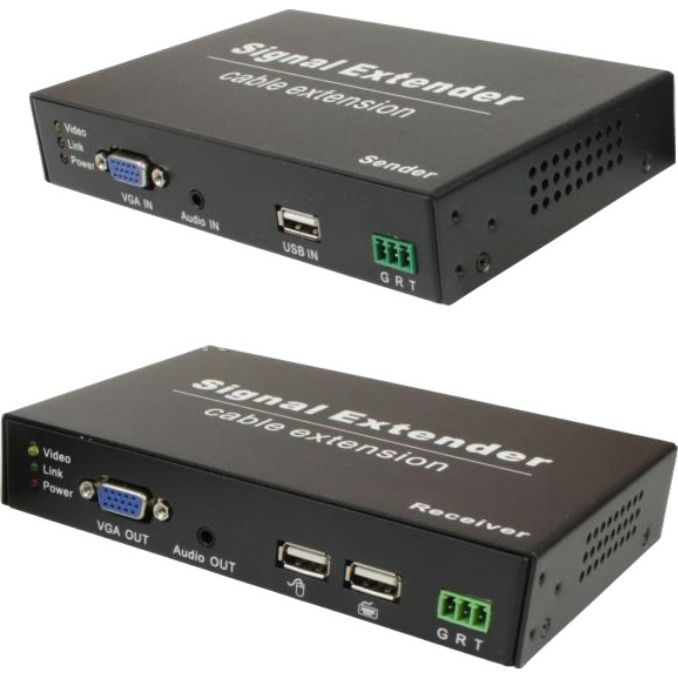

Комплект TA-VKMDA+RA-VKMDA предназначен для передачи VGA, USB, аудио, а также сигналов интерфейса RS232 по кабелю витой пары Cat5e/6. Комплект состоит из передатчика TA-VKMDA и приемника RA-VKMDA.

Максимальное расстояние передачи сигналов – до 120м.

Максимальное разрешение VGA сигнала – до 1080p (1920x1080p, 60Гц, прогрессивная развертка).

Порты USB предназначены только для подключения клавиатуры и мыши.

Передача интерфейса RS232 может понадобиться при удаленном управлении источником VGA или при работе с TouchScreen VGA панелями.

Передача аудио осуществляется с помощью кабеля TRS 3.5mm – TRS 3.5mm. Устройство воспроизведения аудио подключается непосредственно к приемнику RA-VKMDA.

Комплект TA-VKMDA+RA-VKMDA с успехом может быть использован в самых различных проектах, где требуется осуществить передачу VGA на значительное расстояние. Такими проектами могут быть системы видеонаблюдения (передача VGA от сервера/видеорегистратора на монитор сотрудника службы безопасности), системы управления и контроля военной направленности, системы управления дорожным движением/безопасностью, системы управления энергоснабжением и т.д.

Особенности оборудования

• Передача видео в цифровом виде обеспечивает защиту от помех и максимально схожую с оригиналом картинку;
• Максимальное расстояние передачи сигналов – до 120м;
• Максимальное разрешение VGA – до 1080p (1920x1080, 60Гц, прогрессивная развертка);
• Поддержка передачи сигналов USB-клавиатуры, мыши (в том числе беспроводных устройств);
• Поддержка передачи аудио: 10 Гц – 20кГц;
• Поддержка передачи сигналов RS232;
• Совместимость с OS: Windows, Linux, Unix;
• Не требует настройки. Простота и надежность в эксплуатации.

Схема подключения комплекта TA-VKMDA+RA-VKMDA

Комплектация*

1. Передатчик TA-VKMDA – 1шт;
2. Приемник RA-VKMDA – 1шт;
3. Кабель VGA – 1шт;
4. Кабель USB – 1шт;
5. Кабель аудио (TRS 3.5mm) – 1шт;
6. Кабель RS232 (DB9 – 3pin) – 2шт;
7. Блок питания AC 230V / DC 12V (1A) – 2шт;
8. Руководство по эксплуатации – 1шт;
9. Упаковка – 1шт

Технические характеристики OSNOVO TA-VKMDA+RA-VKMDA

• Артикул производителя: 14837
• Назначение: Передача VGA+аудио+USB(клавиатура, мышь)+RS232 по кабелю витой пары
• Тип устройства: Комплект (передатчик и приемник)
• Расстояние передачи (макс.) (м): 120
• Разрешение (макс.): 1920х1080
• Аудио: да
• ИК: -
• USB: да
• RS232: да
• Подключение: TA-VKMDA: D-sub15(F)(VGA вх.) х1, USB-A x1, Роз. DC5,5x2,1mm (питание) x1, RJ45 х1, 3pin (RS232) x1, TRS3,5mm(аудио) x1. RA-VKMDA: D-sub15(F)(VGA вых.) х1, USB-A x2, Роз. DC5,5x2,1mm (питание) x1, 3pin (RS232) x1, TRS3,5mm(аудио) x1, RJ45 х1
• Питание: БП AC220V/DC12V(1A)
• Рабочая температура: -15…+55°С
• Размеры (ШхВхГ) (мм): 157х30х105
• Вес нетто (кг): 0.9
• Объем брутто (м3): 0.005
• Дополнительно: USB предназначен только для передачи сигналов клавиатуры и мыши.
