Описание OSNOVO SW-80402-WMU(port 90W)

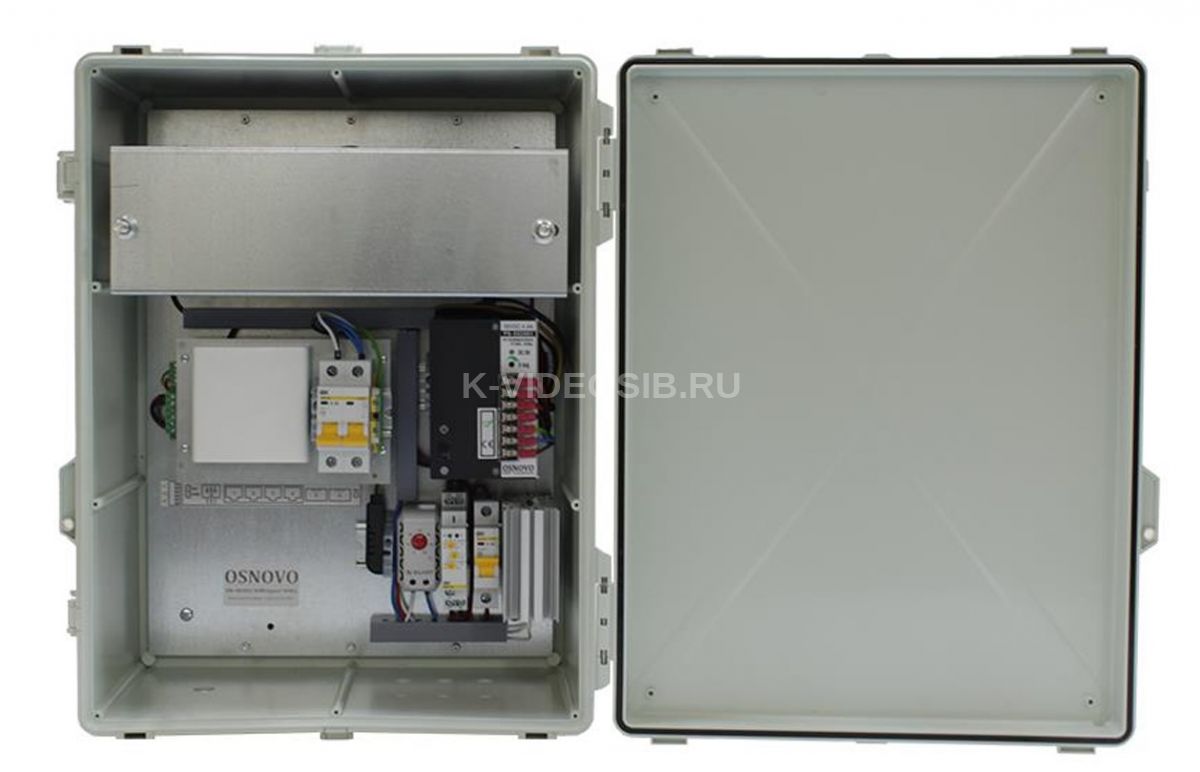

Уличный WEB-управляемый PoE коммутатор на 6 портов SW-80402-WMU(port 90W) c термостабилизацией и резервным питанием предназначен для объединения сетевых устройств, запитывания их по технологии PoE и передачи данных между ними в условиях эксплуатации вне помещений. В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном температур.

Уличный коммутатор оснащен 4 портами Gigabit Ethernet (10/100/1000Base-T) с PoE(соответствуют стандартам IEEE 802.3af/at/bt и автоматически определяют подключаемые PoE-устройства), а также 2-мя Gigabit Ethernet SFP-слотами(1000Base-FX).

К каждому из 4 основных портов уличного коммутатора можно подключать РоЕ-устройства мощностью до 90 Вт(при этом общая выходная мощность составляет 240 Вт на 4 порта).

В уличном коммутаторе предусмотрена функция проверки статуса подключенного PoE устройства(PD Alive). Данная функция активируется через WEB интерфейс и позволяет диагностировать в автоматическом режиме «зависание» подключенных PoE устройств и перезагружать их путем переподачи PoE питания.

Уличный коммутатор гибко конфигурируется через WEB-интерфейс(WEB Managed) и имеет множество настроек(настройки PoE на портах, VLAN, STP/RSTP, работа с таблицей MAC адресов и т.д.).

Кроме того, уличный коммутатор поддерживает автоматическое определение MDI/MDIX(Auto Negotiation) на всех портах- распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом(кроссовые и прямые).

Ввод кабелей внутрь уличного коммутатора осуществляется через гермовводы исключая попадание влаги внутрь корпуса(класс защиты – IP66).

Корпус уличного коммутатора изготовлен из поликарбоната с высокой устойчивостью солнечным лучам.

Система термостабилизации поддерживает нормальную температуру внутри корпуса, а система резервного питания позволяет уличному коммутатору функционировать даже при отключении основного питания.

Уличный коммутатор SW-80402-WMU(port 90W) оборудован оптическим кроссом для удобного подключения оптоволоконного кабеля.

Кроме того, уличный коммутатор оснащен выносным датчиком(3pin) температуры и влажности.

Уличный коммутатор SW-80402-WMU(port 90W) рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств(IP-камеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары(PoE) в условиях эксплуатации вне помещений.

• Уличное исполнение – предназначен для организации сети в условиях эксплуатации вне помещений (класс защиты IP66)
• Система термостабилизации и резервного питания (7 А·ч)
• Расширенный диапазон рабочих температур: от –60 °C до +50 °C
• Мониторинг параметров (температура и влажность) с помощью выносного датчика
• Грозозащита медных портов
• Управление через WEB-интерфейс (WEB-managed)
• Поддержка конфигурирования ряда функций через WEB (VLAN, STP/RSTP, LACP, PoE Settings и др.)
• Поддержка кольцевой топологии подключения (протоколы STP/RSTP)
• PD Alive – функция для автоматической диагностики и перезагрузки зависших PoE-устройств
• Extender – функция для передачи данных (до 10 Мбит/с) и питания (PoE) на расстояние до 250 м
• VLAN – при активации основные порты (RJ-45) обмениваются трафиком только с Uplink-портами (SFP), что предотвращает сетевой шторм (NET Storm)

Комплектация

1. Уличный коммутатор SW-80402-WMU(port 90W) — 1 шт.
2. Комплект гермовводов — 1 к-т
3. Пигтейлы оптические — 1 к-т
4. Комплект гильз для защиты сварного стыка (КДЗС) — 1 к-т
5. Комплект АКБ (12 В, 7 А·ч, 4 шт.) — 1 к-т
6. Краткое руководство по эксплуатации — 1 шт.
7. Паспорт — 1 шт.
8. Упаковка — 1 шт.

Технические характеристики OSNOVO SW-80402-WMU(port 90W)

• Артикул: 15080
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 6
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 4
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Метод и проводники для подачи PoE: A+B (1,2,4,5(+) 3,6,7,8(-))
• Управление: WEB-Managed
• Топологии подключения: Каскад, Кольцо
• Функция антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 2 МБ
• Таблицы MAC-адресов: 4 К
• Пропускная способность коммутационной матрицы (Switching fabric): 12 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488000 пакетов/с 100 Мбит/c - 148800 пакетов/c 10 Мбит/c- 14880 пакетов/c
• Поддержка Jumbo Frame: 9,2 КБ
• Стандарты и протоколы: IEEE 802.3; IEEE 802.3u 100BASE-T; IEEE 802.3ab 1000BASE-T; IEEE 802.3z 1000BASE-LX; IEEE 802.3az; IEEE 802.3x; IEEE 802.1Q; IEEE 802.1D; IEEE 802.1w; IEEE 802.1ad
• Функции уровня 2: IEEE 802.1D (STP), IEEE 802.1w (RSTP), VLAN / VLAN Group 4K, Tagged Based, Port-based, Link Aggregation IEEE 802.3ad with LACP, Storm Control
• Качество обслуживания (QoS): -
• Безопасность: User Name / Password Protection
• Интерфейс управления: Управление через Web-интерфейс
• Индикаторы: PWR; SYS; Link/Act; PoE; SFP
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <5 Вт
• Резервное питание (АКБ): 7Ач
• Термостабилизация: да
• Рабочая температура (температура окружающей среды): -60...+50 °С
• Температура внутри уличного коммутатора: -
• Грозозащита: Одноступенчатая
• Материал корпуса: Пластик
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 350x460x203
• Вес нетто (кг): 10.5
• Объем брутто (м3): 0.03961
• Дополнительно: PoE 90Вт на порт (IEEE 802.3bt); Встроенная грозозащита 6кВ (8/20мкс); В комплекте оптическая розетка, КДЗС (1 к-т), пигтейлы SM SC/UPC (1к-т) (SFP-модули в комплект не входят); Датчик температуры и влажности в комплекте.
