Описание OSNOVO SW-48G4X-L2

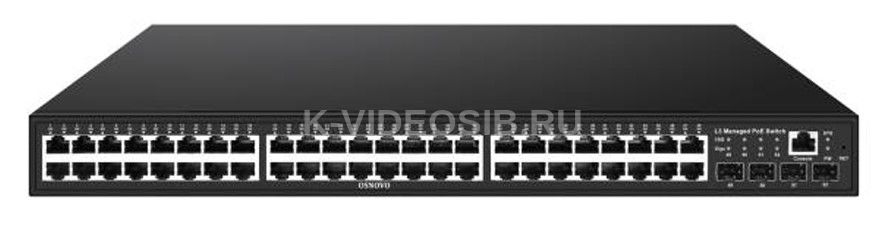

Управляемый(L2+) коммутатор на 52 порта SW-48G4X-L2 предназначен для объединения сетевых устройств и передачи данных между ними.

Управляемый коммутатор(далее по тексту – коммутатор) построен на базе высокопроизводительных комплектующих и способен работать в непрерывном режиме 24/7.

Конструкция коммутатора позволяет монтировать его в 19” телекоммуникационную стойку или шкаф. Активная система охлаждения с интеллектуальным управлением оборотами вентиляторов позволяет добиться приемлемого уровня шума в процессе эксплуатации.

Коммутатор оснащен 48 портами Gigabit Ethernet(10/100/1000Base-T) для медных линий связи, а также 4-мя скоростными 10G SFP-портами (10G Base-SR/LR) для организации подключения к оптоволоконным сетям с помощью SFP+ модулей(не входят в комплект поставки).

Коммутатор гибко настраивается через WEB-интерфейс(Full Managed) и имеет множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др. А также некоторых функций L3 уровня(DHCP сервер, DHCP Relay, Static Routing, ARP, DNS Client/Proxy). Предусмотрен консольный порт для управления через RS232 посредством командной строки(CLI).

Кроме того, коммутатор поддерживает автоматическое определение MDI/MDIX(Auto Negotiation) на всех медных портах – распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом(кроссовые и прямые).

Коммутаторы модели SW-48G4X-L2 способны работать в кольцевой топологии(Ring) с высокой отказоустойчивостью благодаря поддержке протоколов IEEE 802.1d(STP), IEEE 802.1s(MSTP), IEEE 802.1w(RSTP) и G.8032v2(ERPS).

Коммутатор SW-48G4X-L2 рекомендуется использовать, если есть необходимость объединить до 48 сетевых устройств(IP-камеры, IP-телефоны и пр.) в одну сеть с единым управлением.

Кроме того коммутатор SW-48G4X-L2 может выступать в качестве центрального коммутатора для локальной сети, основанной преимущественно на медных линиях связи(витая пара).

Отлично подойдет для организации высокопроизводительной системы видеонаблюдения с большим количеством IP камер(до 48).

Особенности оборудования

• Высокопроизводительные скоростные Uplink-порты(4x10G SFP+);
• Большое количество медных портов (48 x GE RJ-45);
• Гибкое управление через WEB интерфейс(Full managed) или через командную строку(CLI);
• Поддержка большинства функций L2+ уровня(VLAN, QOS, LACP, LLDP, IGMP snooping);
• Поддержка работы в кольцевой топологии(STP, RSTP, MSTP, ERPS);
• Активное интеллектуальное охлаждение в зависимости от температуры внутри корпуса.

Комплектация

1. Коммутатор SW-48G4X-L2 – 1 шт;
2. Кабель питания AC 230V – 1 шт;
3. Монтажный комплект для крепления в 19” стойку – 1 шт;
4. Краткое руководство по эксплуатации – 1 шт;
5. Упаковка – 1 шт.

Технические характеристики OSNOVO SW-48G4X-L2

• Артикул: 14901
• Назначение: Коммутатор Gigabit Ethernet c 10G портами
• Общее кол-во портов: 52
• Кол-во портов FE: -
• Кол-во портов GE: 48
• Кол-во портов 2.5G: -
• Кол-во портов GE (не Combo порты): 48
• Кол-во портов GE SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 2 МБ
• Таблицы MAC-адресов: 32 K
• Пропускная способность коммутационной матрицы (Switching fabric): 176 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 130,944 Mpps
• Поддержка Jumbo Frame: 12 КБ
• Размер RAM: 32 МБ
• Размер DRAM: нд
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3ae 10G Base SR/LR; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree
• Функции уровня 2: IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN (port based, MAC based, protocol based, private) LLDP IEEE 802.3ad (LACP) IGMP Snooping v1/v2/v3 Storm Control Port mirroring
• Функции уровня 3: ARP; DHCP (server)
• Качество обслуживания (QoS): IEEE 802.1p; WRR, DRR, SP+WRR, SP+DRR; 8 очередей на порт
• Безопасность: Management System User, Name/Password Protection; IEEE 802.1x Port based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: L2+
• Управление (интерфейс): Управление через Web-интерфейс; CLI(Console, Telnet, SSH); SNMP
• Стекирование: -
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: PWR – питание Link/act 1-48 – активность медных портов Speed 1-48 – скорость медных портов 49-52 SFP – активность SFP+ портов
• Питание: AC90-253V
• Энергопотребление: < 30 Вт
• Грозозащита: 6 кВ (8/20 мкс)
• Охлаждение: Активное (вентиляторы в корпусе)
• Размеры (ШхВхГ) (мм): 440x44x300
• Монтаж в 19" стойку: да
• Вес нетто (кг): 5.8
• Объем брутто (м3): нд
• Рабочая температура: 0…+40°С
• Дополнительно: SFP+ порты поддерживают скорости 1G/10G; Грозозащита 4 кВ (8/20мкс) питание 6 кВ (8/20мкс) медные порты
