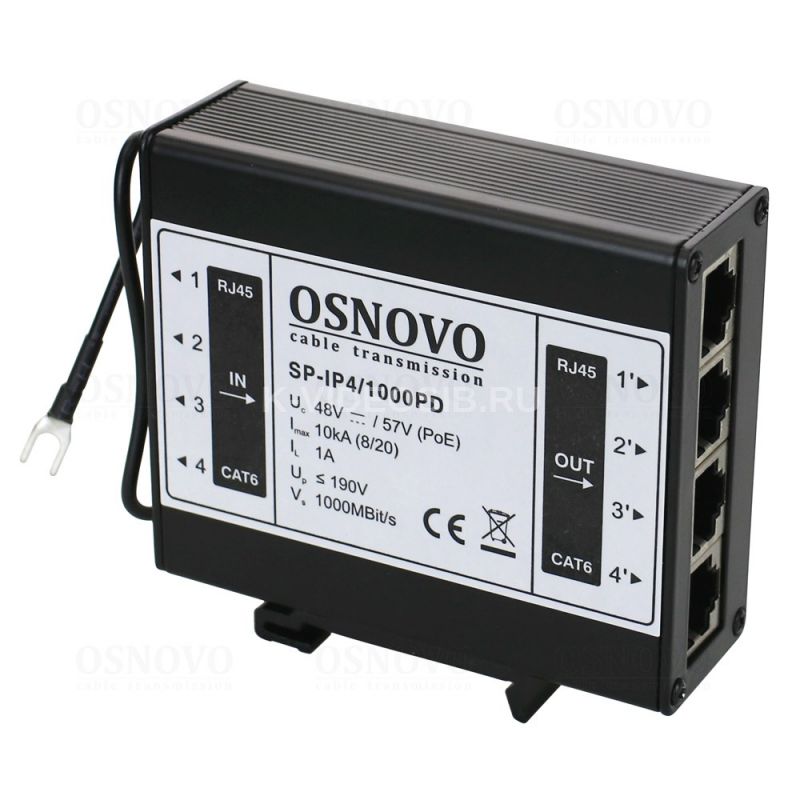

Описание OSNOVO SP-IP4/1000PD

Устройство грозозащиты для локальной вычислительной сети на 4 порта с поддержкой PoE

Данное устройство предназначено для надежной защиты линий локальной вычислительной сети (LAN) от импульсных перенапряжений, вызванных ударами молний и другими источниками грозовых воздействий, а также для защиты оборудования в сетях с питанием по технологии PoE (Power over Ethernet).

Особенности модели:

• Количество портов: 4 входа и 4 выхода, интерфейс RJ-45. Обеспечивает защиту четырех независимых каналов передачи данных.
• Скорость передачи данных: до 1000 Мбит/с (Gigabit Ethernet), что позволяет использовать устройство в современных высокоскоростных сетях.
• Поддержка PoE: совместимость с технологиями 802.3af, 802.3at и 802.3bt, реализованными на методах A и B, с защитой контактов питающей линии 1/2, 3/6, 4/5 и 7/8.
• Двухступенчатая защита: устройство реализует двухуровневую схему защиты, эффективно снижая риск повреждения оборудования от высоковольтных импульсов.
• Максимальное длительное рабочее напряжение (Uc): DC 57 В — обеспечивает надежную работу при стандартных условиях эксплуатации.
• Номинальный ток разряда (In, 8/20 μs): 2,5 кА — величина разрядного тока, которую устройство способно выдерживать многократно без потери функциональности.
• Суммарный ток разряда (Itotal, 8/20 μs): 10 кА — максимальный импульсный ток разряда на все каналы суммарно.
• Время отклика: 1 наносекунда — мгновенная реакция на импульс перенапряжения, что значительно повышает эффективность защиты.
• Монтаж: устройство предназначено для установки на стандартную DIN-рейку, облегчая интеграцию в распределительные шкафы и автоматические системы.
• Габаритные размеры: компактные 30 х 90 х 83 мм, что позволяет минимизировать занимаемое место.
• Рабочая температура: от -40 до +80°C — широкий температурный диапазон, обеспечивающий бесперебойную работу в различных климатических условиях.
• Материалы и конструкция: корпус из прочного и огнестойкого материала, обеспечивающий защиту внутренней электроники от механических повреждений и внешних воздействий.

Применение:

• Защита сетевого оборудования в офисах, промышленных предприятиях и дата-центрах.
• Обеспечение устойчивой работы сетей с питанием PoE, включая IP-камеры видеонаблюдения, VoIP-телефоны, беспроводные точки доступа и другие PoE-устройства.
• Интеграция в системы локальных вычислительных сетей с требованием высокоскоростной передачи данных и надежной грозозащиты.

Преимущества:

• Высокая скорость передачи данных без потери качества сигнала.
• Надежная двухступенчатая защита обеспечивает долговечность подключенного оборудования.
• Широкий температурный диапазон и компактный корпус делают устройство универсальным для различных условий эксплуатации.
• Совместимость с современными стандартами PoE позволяет использовать устройство в актуальных сетевых конфигурациях.

Схема подключения

Комплект поставки

1. Устройство грозозащиты SP-IP4/1000PD – 1шт; Руководство по эксплуатации – 1шт;
2. Упаковка – 1шт.

Технические характеристики OSNOVO SP-IP4/1000PD

• Артикул: 14974
• Назначение: Защита цепи Ethernet+PoE
• Скорость передачи данных (Мбит/с): 1000
• Кол-во портов: 4
• Время срабатывания (нс): <1
• PoE: IEEE802.3af/at/bt (60Вт); Метод подачи PoE: A + B
• Защищаемые контакты: 1, 2, 3, 4, 5, 6, 7, 8
• Номинальный ток разряда 8/20мкс (кА): 2.5
• Максимальный ток разряда 8/20мкс (кА): 10
• Номинальное рабочее напряжение (В): 48
• Максимальное рабочее напряжение (В): 57
• Вносимые потери (дБ): <2
• Подключение: RJ45х 4 (вх.); RJ45х 4 (вых.)
• Способ монтажа: на DIN-рейку
• Рабочая температура: -40…+80 °C
• Размеры (ШхВхГ) (мм): 30х90х83
• Вес нетто (кг): 0.23
• Объем брутто (м3): 0.0002
• Дополнительно: Соответствует ГОСТ IEC 61643-21-2014
