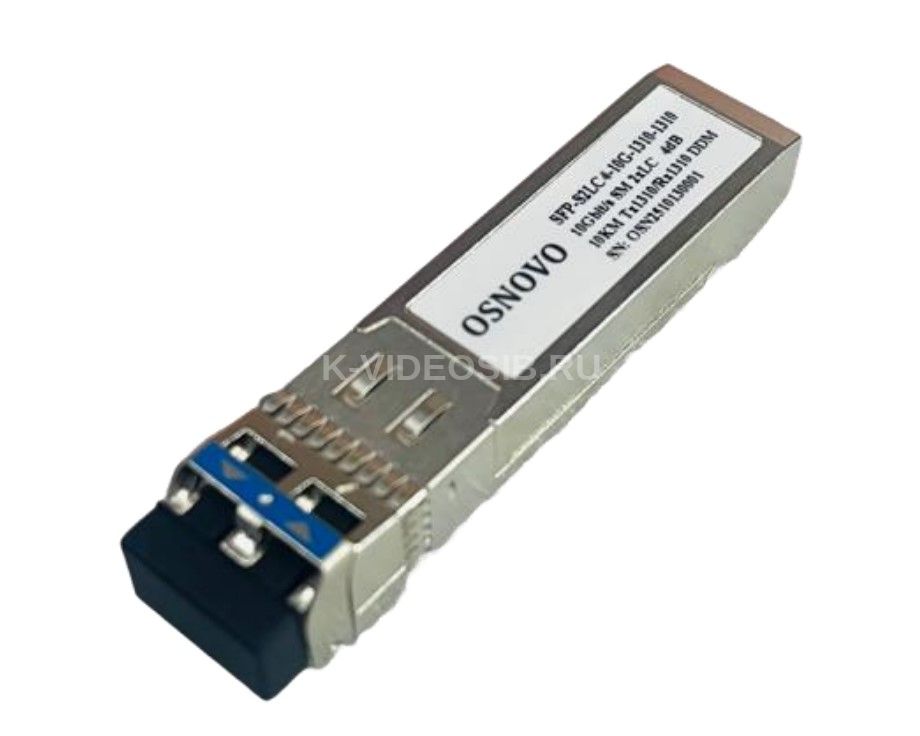

Описание OSNOVO SFP-S2LC4-10G-1310-1310-3

SFP+ модули SFP-S2LC4-10G-1310-1310-3 и SFP-S2LC4-10G-1310-1310-10 предназначены для передачи данных со скоростью до 10 Гбит/с по двум волокнам одномодового оптоволоконного кабеля на расстояние до 3км и 10км соответственно.

SFP+ модули выполнены в соответствии со стандартами SFF-8431, SFF-8472, поддерживают DDM (цифровая диагностика).

Конструктивно SFP+ модули оснащены 2мя разъемами LC для подключения оптического кабеля.

Модули SFP-S2LC4-10G-1310-1310-3 и SFP-S2LC4-10G-1310-1310-10 могут быть использованы для подключения самых различных высокопроизводительных сетевых устройств с SFP+ портами – коммутаторов, медиаконвертеров и т.д.

Особенности оборудования

• Расстояние передачи данных:
  • SFP-S2LC4-10G-1310-1310-3 – до 3км
  • SFP-S2LC4-10G-1310-1310-10 – до 10км
• Тип используемого оптического кабеля – одномодовый, 9/125мкм, 2 волокна;
• Соответствие стандартам SFF-8431 (SFP+);
• Форм-фактор – SFP+;
• Тип используемого оптического разъема – 2xLC (duplex LC);
• Скорость передачи данных – 10 Гбит/с (IEEE 802.3ае);
• Рабочая длина волны – tx1310/rx1310нм;
• Оптический бюджет не менее: 4.4дБ
• Функция DDM –цифровая диагностика модулей (SFF-8472).



  Типовая схема подключения модуля SFP-S2LC4-10G-1310-1310-10



  Комплектация*

  1. SFP-модуль с защитным колпачком – 1шт;
  2. Упаковка – 1шт.



Технические характеристики OSNOVO SFP-S2LC4-10G-1310-1310-3

• Артикул: 15235
• Назначение: Оптический SFP модуль
• Форм-фактор: SFP+
• Максимальное расстояние передачи, км: 3
• Скорость передачи данных, Гбит/с: 10
• Тип разъема: LC (оптический)
• Метод полировки оптического разъема: UPC
• Тип кабеля: Оптический (одномодовый)
• Рабочая длина волны: tx1270/rx1330нм
• Оптический бюджет, дБ: 5
• Тип лазера: DFB
• Подключение: LC x 1 SFP+ x 1
• Рабочая температура: 0…+70°C
• Промышленное исполнение: -
• Материал корпуса: Металл
• Размеры (ШхВхГ), мм: 13,7x12,2x56,7
• Вес нетто (кг): 0,02
• Объем брутто (м3): 0,00001
• Дополнительно: Работают в паре с S1LC5-10G-1330-1270-3
