Описание OSNOVO OS-46TB1(SW-81602/ILS(port 90W))

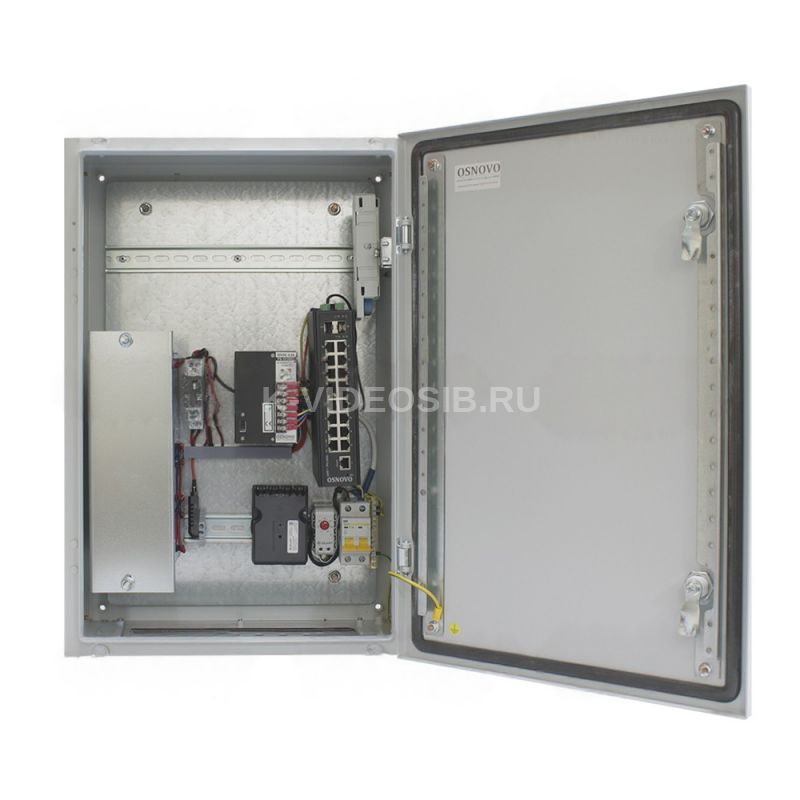

Уличный коммутатор с термостабилизацией и резервным питанием OS-46TB1(SW81602/ILS(port 90W)) на базе уличной станции предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи питания с использованием технологии PoE (в том числе PoE IEEE802.3bt) в условиях эксплуатации в промышленных неотапливаемых помещениях. В коммутаторе предусмотрен датчик для контроля температуры и влажности.

Промышленный управляемый (L2+) PoE коммутатор Gigabit Ethernet SW-81602/ILS (port 90W, 600W) с функцией мониторинга температуры/влажности/напряжения предназначен для систем промышленного применения и для установки в уличные станции OSNOVO.

Отличительной чертой коммутатора является возможность удаленного мониторинга напряжения питания, температуры и влажности окружающей среды, как через собственный WEB интерфейс, так и с помощью специализированного программного обеспечения OSNOVO Monitoring System.

Коммутатор SW-81602/ILS (port 90W, 600W) оснащен 16 основными портами Gigabit Ethernet (10/100/1000Base-T) с поддержкой PoE (технология передачи питания на сетевое устройство вместе с данными по одному и тому же кабелю).

Каждый из 16 портов соответствует стандартам PoE IEEE 802.3 af/at и автоматически определяет подключаемые PoE-устройства, кроме того 1 и 2 порты дополнительно поддерживают стандарт PoE IEEE 802.3bt (макс. мощность до 90Вт на порт). Эти порты коммутатора позволяют запитывать особо мощные сетевые устройства, такие как поворотные PTZ камеры с подсветкой, мощные Wi-Fi точки доступа.

Общая выходная мощность PoE составляет 600Вт. Функция PoE может быть отключена или включена для каждого порта в отдельности через WEB интерфейс. Коммутаторы имеют функцию PoE Alive, которая автоматически останавливает и возобновляет подачу PoE, если подключенное устройство зависло по каким-либо причинам.

Кроме того, коммутатор оснащен 2 Gigabit Ethernet Uplink портами SFP (1000Base-X). В качестве SFP-модулей рекомендуется использовать промышленные модули с расширенным температурным диапазоном и подходящей скоростью передачи данных.

В коммутаторе предусмотрен порт Console (RJ-45) для управления устройством через интерфейс RS-232.

Конфигурирование коммутатора производится через WEB-интерфейс. Устройство поддерживает множество функций L2 и L2+ уровня, таких как: VLAN, IGMP snooping, STP, EAPS, QoS и др.

Коммутатор способен питаться от блоков питания напряжением DC12-57V (для функции PoE требуется напряжение БП от 48-57V), обладает возможностью подключения источника резервного питания.

Коммутатор полностью сохраняет работоспособность при температуре -40...+80 ºС, что позволяет эксплуатировать его в промышленных неотапливаемых помещениях, а также использовать в уличных станциях OSNOVO.

Особенности оборудования

• Возможность удаленного мониторинга таких показателей, как: температура на внешнем датчике, влажность на внешнем датчике, напряжение питания на основном и резервном блоках питания
• Подходит для работы с мощными PoE устройствами (максимальная мощность РоЕ на 1 и 2 портах – до 90 Вт, соответствие стандартам PoE IEEE 802.3 af/at/bt)
• Разработан для организации сети в неотапливаемых помещениях и на промышленных объектах (рабочая температура -40...+80°С, класс защиты IP40)
• Управление всеми настройками через WEB интерфейс, RS232 (порт Console) и посредством CLI по протоколу Telnet
• Поддержка функций L2 уровня (VLAN, IGMP snooping, QoS, LACP и т.д.)
• Поддержка кольцевой топологии подключения (ERPS, EAPS, STP, RSTP)
• Автоматический/ручной выбор режима увеличения дальности передачи сигналов до 250м (Скорость передачи ограничена 10 Мбит/с)

Схема подключения коммутатора SW-81602/ILS(port 90W, 600W) с использованием кольцевой топологии

Типовая схема подключения коммутатора SW-81602/ILS(port 90W, 600W)

Комплект поставки

• Коммутатор OS-46TB1(SW-81602/ILS(port 90W)) – 1шт;
• Датчик температуры и влажности – 1 шт;
• Комплект гермовводов – 1 к-т;
• Пигтейлы оптические, SM, SC/UPC – 1 к-т;
• Комплект для защиты сварного стыка (КДЗС) – 1 к-т;
• Комплект АКБ (12В 7Ач, 4шт) – 1к-т;
• Ключ от монтажного шкафа - 1шт;
• Комплект крепежа на стену – 1к-т;
• Руководство по эксплуатации на промышленный коммутатор SW-81602/ILS(Port 90W,600W) –1шт;
• Паспорт – 1шт;
• Упаковка – 1шт.

Технические характеристики OSNOVO OS-46TB1(SW-81602/ILS(port 90W))

• Артикул: 14328
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 18
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 16
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 360
• Стандарты PoE: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Метод и проводники для подачи PoE: Порты 1-2: A+B (1,2,4,5(+) 3,6,7,8(-)); Порты 3-16: A (1,2(+) 3,6(-))
• Управление: L2+
• Топологии подключения: Каскад, Кольцо
• Функция антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 4.1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488000 пакетов/с 100 Мбит/c - 148800 пакетов/c 10 Мбит/c- 14880 пакетов/c
• Поддержка Jumbo Frame: 16 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
• Функции уровня 2: 802.1Q VLAN, IGMP/MLD Snooping, DHCP Snooping, Internet Protocol Version 6 (IPv6), Port Status, Statistics, Monitoring, Security, Rate, Limiting, Loop Detection, Port Mirroring
• Качество обслуживания (QoS): CoS, ToS, 802.1p, WRR, SP, WFQ
• Безопасность: Name/Password Protection; IEEE 802.1x Port-based Access Control; MAC Based Authentication User port+IP address+MAC address; TACACS+ support; RADIUS support.
• Интерфейс управления: Управление через Web-интерфейс, CLI, Telnet, SNMP v1/2/3
• Индикаторы: V1, V2: основное и резервное питание; 1-16: Link/PoE 17, 18: SFP Link
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <15 Вт
• Резервное питание (АКБ): 7Ач
• Термостабилизация: да
• Рабочая температура (температура окружающей среды): -60...+50 °С
• Температура внутри уличного коммутатора: -10…+55°С
• Грозозащита: Одноступенчатая
• Материал корпуса: Металл
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 400х600х210
• Вес нетто (кг): 29.7
• Объем брутто (м3): 0.05989
• Дополнительно: В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят). Мониторинг параметров (температура/влажность/напряжение)
