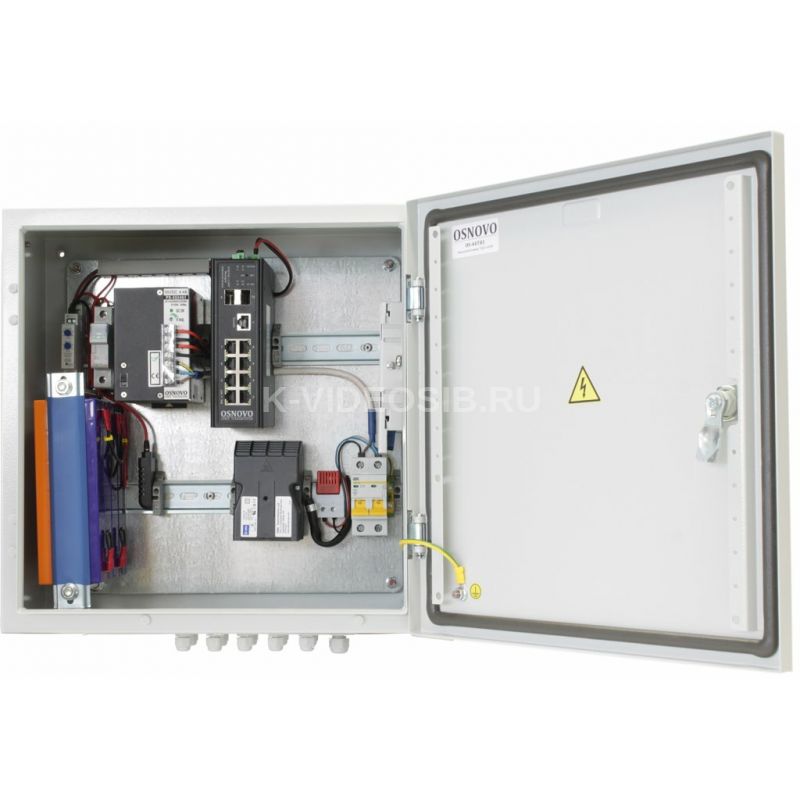

Описание OSNOVO OS-44TB1(SW-80802/ILS(port 90W))

Уличный коммутатор с термостабилизацией и резервным питанием OS-44TB1(SW80802/ILS(port 90W)) на базе уличной станции предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи питания с использованием технологии PoE (в том числе PoE+) в условиях эксплуатации в промышленных неотапливаемых помещениях.

Особенности оборудования

• Возможность удаленного мониторинга таких показателей, как:
  • - Температура на внешнем датчике
  • - Влажность на внешнем датчике
  • - Напряжение питания на основном и резервном блоках питания
• Максимальная мощность РоЕ на первом порту – до 90 Вт, соответствие стандартам PoE IEEE 802.3 af/at/bt;
• Разработаны для эксплуатации в промышленных условиях: рабочая температура -40…+80°С, IP40, подходят для установки в уличные станции OSNOVO;
• Поддержка функций L2 уровня (VLAN, IGMP snooping, QoS и тд.), высокая надежность сети (RSTP, MSTP, EAPS);
• Настройка и управление через WEB-интерфейс, Console и Telnet/CLI;
• Автоматический/ручной выбор режима увеличения дальности передачи сигналов до 250м. (Скорость передачи ограничена 10 Мбит/с).

Комплект поставки

• Коммутатор OS-44TB1(SW-80802/ILS(port 90W)) – 1шт;
• Датчик температуры и влажности – 1 шт.
• Комплект гермовводов – 1к-т.;
• Пигтейлы оптические, SM, SC/UPC – 2шт;
• Комплект для защиты сварного стыка (КДЗС) – 2к-т;
• Ключ от монтажного шкафа - 1шт;
• Комплект крепежа на стену – 1шт;
• Руководство по эксплуатации на уличную станцию OS-44TB1 –1шт;
• Руководство по эксплуатации на промышленный коммутатор SW-80802/ILS(port 90W,300W) –1шт;
• Упаковка – 1шт.

Технические характеристики OSNOVO OS-44TB1(SW-80802/ILS(port 90W))

• Артикул: 13926
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: Порт 1: A+B (1,2,4,5(+) 3,6,7,8(-)); Порты 2-8: A (1,2(+) 3,6(-))
• Управление: да
• Топологии подключения: Каскад, Кольцо
• Функция антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): -
• Буфер пакетов: 4,1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 9,6 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
• Функции уровня 2: 802.1Q VLAN, IGMP/MLD Snooping, DHCP Snooping, Internet Protocol Version 6 (IPv6), Port Status, Statistics, Monitoring, Security, Rate, Limiting, Loop Detection, Port Mirroring
• Качество обслуживания (QoS): CoS, ToS, 802.1p, WRR, SP, WFQ
• Безопасность: User Name / Password Protection, MAC Based Authentication, User port+IP address+MAC address Support ACL (Access control list)
• Интерфейс управления: Управление через Web-интерфейс, CLI, Telnet, SNMP
• Индикаторы: P1, P2: основное и резервное питание; PWR: индикатор ошибки системы; Link: Ethernet; SFP: SFP-порты; PoE: подача РоЕ; HW: топология «кольцо»
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <15 Вт
• Резервное питание (АКБ): да
• Термостабилизация: да
• Рабочая температура (температура окружающей среды): -60...+50 °С
• Температура внутри уличного коммутатора: -10…+55°С
• Материал корпуса: Металл
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 400х400х210
• Дополнительно: В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят).
