Описание OSNOVO OS-34TB1(SW-80802/I(port 90W))

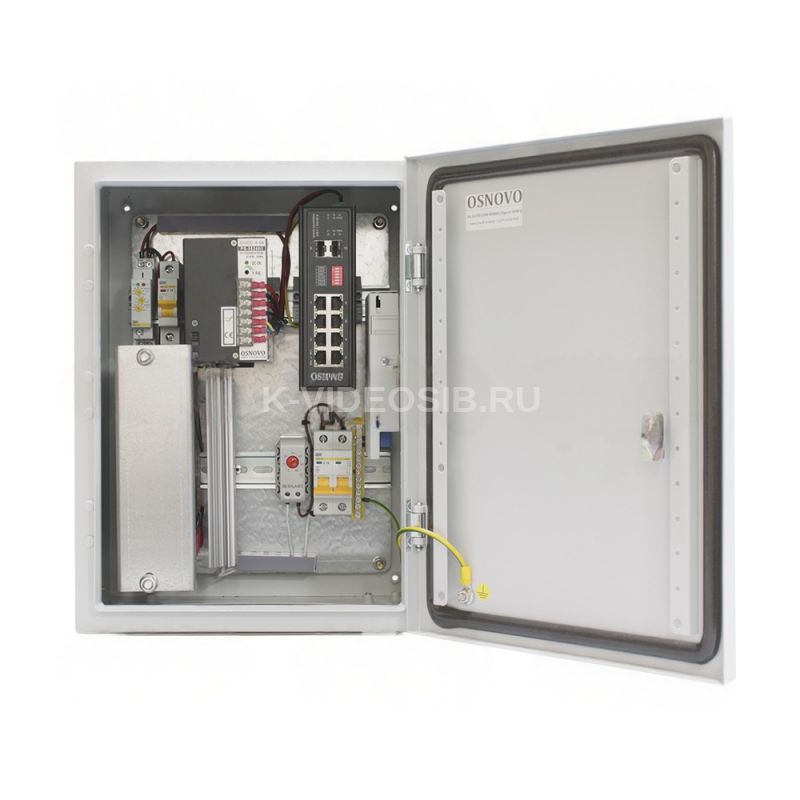

Уличный коммутатор с термостабилизацией и резервным питанием OS-34TB1(SW-80802/I(port 90W)) предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи питания с использованием технологии PoE. Оборудование рассчитано на эксплуатацию в промышленных неотапливаемых помещениях и уличных условиях.

Коммутатор оснащён 10 портами: 8 портов GE+PoE и 2 порта GE SFP. Поддерживает стандарты IEEE 802.3af/at/bt с максимальной мощностью на первом порту до 90 Вт (методы А и В) и на портах 2-8 — до 30 Вт (метод А). Суммарная мощность PoE всех портов составляет 240 Вт. Пропускная способность коммутационной матрицы — 20 Гбит/с, буфер пакетов — 2,5 МБ, таблица MAC-адресов — 4 К.

Корпус имеет класс защиты IP66 и выполнен из металла с размерами 300×400×210 мм. Система термостабилизации конвекционная, без вентилятора, с нагревательным элементом мощностью 100 Вт. Рабочая температура окружающей среды — от -40 до +50°С, температура внутри станции — от -7 до +55°С. Встроенная грозозащита — 8 кВ. Питание осуществляется от сети AC 195-265 В или резервного источника DC 48 В (свинцово-кислотные АКБ 12 В, 2,2 Ач, 4 шт.).

Коммутатор поддерживает дополнительные режимы: увеличение расстояния передачи данных до 250 м (со скоростью 10 Мбит/с), антизависание PoE-устройств и SFP-портов, а также изоляцию портов. Монтаж осуществляется на стену или столб (опция).

Особенности оборудования

• 2 Gigabit Ethernet SFP-слота (10/100/1000 Base-T);
• 8 Gigabit Ethernet портов с поддержкой PoE (10/100/1000 Base-T);
• Разработан для эксплуатации в промышленных условиях: рабочая температура -40…+80°С, IP40, подходит для установки в уличные станции OSNOVO;
• Максимальная мощность РоЕ на первом порту – до 90 Вт, соответствие стандартам PoE IEEE 802.3 af/at/bt;
• Питание от БП DC12-57V (в комплект поставки не входит);
• Режим изоляции портов (возможность блокировки передачи данных между портами 1-7) для защиты от сетевого шторма;
• Режимы антизависания PoE устройств и SFP-слотов;
• Режим увеличения расстояния передачи данных (до 250м). Скорость передачи ограничена 10 Мбит/с.;
• Встроенная грозозащита 6 кВ (8/20мс).

Типовая схема подключения коммутатора SW-80802/I(port 90W 300W)

Схема подключения коммутатора SW-80802/I(port 90W 300W) без использования РоЕ.

Комплект поставки

• Коммутатор OS-34TB1(SW-80802/I(port 90W)) — 1 шт.
• Комплект гермовводов — 1 к-т.
• Пигтейлы оптические, SM, SC/UPC — 1 к-т.
• Комплект для защиты сварного стыка (КДЗС) — 1 к-т.
• Комплект АКБ (12 В, 2,2 Ач, 4 шт.) — 1 к-т.
• Ключ от монтажного шкафа — 1 шт.
• Комплект крепежа на стену — 1 к-т.
• Руководство по эксплуатации — 1 шт.
• Паспорт — 1 шт.
• Упаковка — 1 шт.

Технические характеристики OSNOVO OS-34TB1(SW-80802/I(port 90W))

• Артикул: 15056
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Метод и проводники для подачи PoE: Порты 1: A+B (1,2,4,5(+) 3,6,7,8(-)); Порты 2-8: A (1,2(+) 3,6(-))
• Управление: Неуправляемый
• Топологии подключения: Каскад
• Функция антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 2.5 МБ
• Таблицы MAC-адресов: 4 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488000 пакетов/с 100 Мбит/c - 148800 пакетов/c 10 Мбит/c- 14880 пакетов/c
• Поддержка Jumbo Frame: -
• Стандарты и протоколы: IEEE 802.3; IEEE 802.3u 100BASE-TX; IEEE 802.3ab 1000BASE-T; IEEE 802.3z 1000BASE-X; IEEE 802.3af/at/bt Power over Ethernet; IEEE 802.3x
• Функции уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Интерфейс управления: -
• Индикаторы: PWR (питание); 9,10 (активность SFP-слотов); PMX (режим работы коммутатора); V1, V2 (подключение БП1, БП2); PoE (PoE индикаторы); Link (сетевая активность)
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <10 Вт
• Резервное питание (АКБ): 2.2Ач
• Термостабилизация: да
• Рабочая температура (температура окружающей среды): -40...+50 °С
• Температура внутри уличного коммутатора: -7…+55°С
• Грозозащита: Одноступенчатая
• Материал корпуса: Металл
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 300x400x210
• Вес нетто (кг): 15.8
• Объем брутто (м3): 0.03091
• Дополнительно: В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят).
