Описание OSNOVO OS-34TB1(SW-80802-IM)

Уличный Web-управляемый коммутатор OS-34TB1(SW-80802-IM) реализован на базе уличной станции OSNOVO OS-34TB1 и оснащён системой термостабилизации и резервным питанием, что обеспечивает бесперебойную работу в сложных климатических условиях.

Коммутатор включает 2 гигабитных медных порта (10/100/1000BASE-T) с поддержкой PoE мощностью до 90 Вт на порт, 6 гигабитных медных портов (10/100/1000BASE-T) с PoE до 30 Вт на порт, а также 2 гигабитных оптических порта SFP (1000Base-X) для организации высокоскоростных линков связи.

Суммарная мощность, предоставляемая по технологии PoE, достигает 360 Вт. Встроенный режим антизависания PoE-устройств автоматически восстанавливает питание подключённых устройств при возникновении сбоев, повышая надёжность сети.

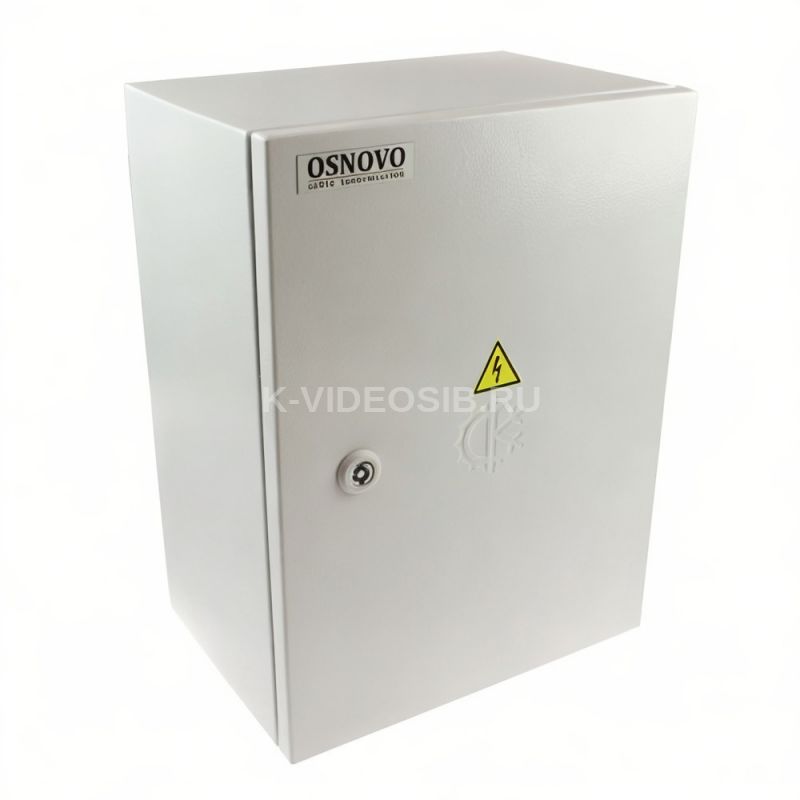

Конструкция выполнена в прочном металлическом шкафу с габаритами 300×400×210 мм (Ш×В×Г), обеспечивающем защиту по стандарту IP66. В комплект входят аккумуляторная батарея 48 В (2,2 А·ч) для резервного питания, встроенный оптический кросс, а питание осуществляется от сети переменного тока 195–265 В.

Рабочий диапазон температуры окружающей среды составляет от –40 до +50 °С. Система термостабилизации поддерживает внутреннюю температуру станции в пределах от –7 до +55 °С, гарантируя стабильную работу электроники в экстремальных условиях.

Комплект поставки

• Коммутатор OS-34TB1(SW-80802-IM) – 1шт;
• Комплект гермовводов – 1 к-т;
• Пигтейлы оптические, SM, SC/UPC – 1 к-т;
• Комплект для защиты сварного стыка (КДЗС) – 1 к-т;
• Комплект АКБ (12В 2.2Ач, 4шт) – 1к-т;
• Ключ от монтажного шкафа - 1шт;
• Комплект крепежа на стену – 1 к-т;
• Паспорт –1шт;
• Руководство по эксплуатации на промышленный коммутатор SW-80802-IM(port 90W,360W) –1шт;
• Упаковка – 1шт.

Технические характеристики OSNOVO OS-34TB1(SW-80802-IM)

• Артикул: 15006
• Назначение: Уличный коммутатор
• Сертификат ТБ: -
• Общее кол-во портов: 10
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Метод и проводники для подачи PoE: Порты 1-2: A+B (1,2,4,5(+) 3,6,7,8(-)); Порты 3-8: A (1,2(+) 3,6(-))
• Управление: WEB-Managed
• Топологии подключения: Каскад, Кольцо
• Функция антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 1,5 МБ
• Таблицы MAC-адресов: 4 К
• Пропускная способность коммутационной матрицы (Switching fabric): 20 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488000 пакетов/с 100 Мбит/c - 148800 пакетов/c 10 Мбит/c- 14880 пакетов/c
• Поддержка Jumbo Frame: 9,2 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x Flow Control & Back Pressure; IEEE 802.1d; IEEE 802.1w
• Функции уровня 2: IEEE 802.1D (STP), IEEE 802.1w (RSTP), VLAN / VLAN Group 4K, Tagged Based, Port-based, Link Aggregation IEEE 802.3ad with LACP, Storm Control
• Качество обслуживания (QoS): -
• Безопасность: User Name / Password Protection
• Интерфейс управления: Управление через Web-интерфейс
• Индикаторы: V1 (1-й БП), V2 (2-й БП, Link (установка соединения), РоЕ, SFP Link (соединение через SFP)
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): НД
• Резервное питание (АКБ): 2.2Ач
• Термостабилизация: да
• Рабочая температура (температура окружающей среды): -40...+50 °С
• Температура внутри уличного коммутатора: -7…+55°С
• Грозозащита: Одноступенчатая
• Материал корпуса: Металл
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 300х400х210
• Вес нетто (кг): 15.8
• Объем брутто (м3): 0.03091
• Дополнительно: В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят). Встроенная грозозащита 6кВ (8/20мкс). Мониторинг параметров (температура/влажность).
