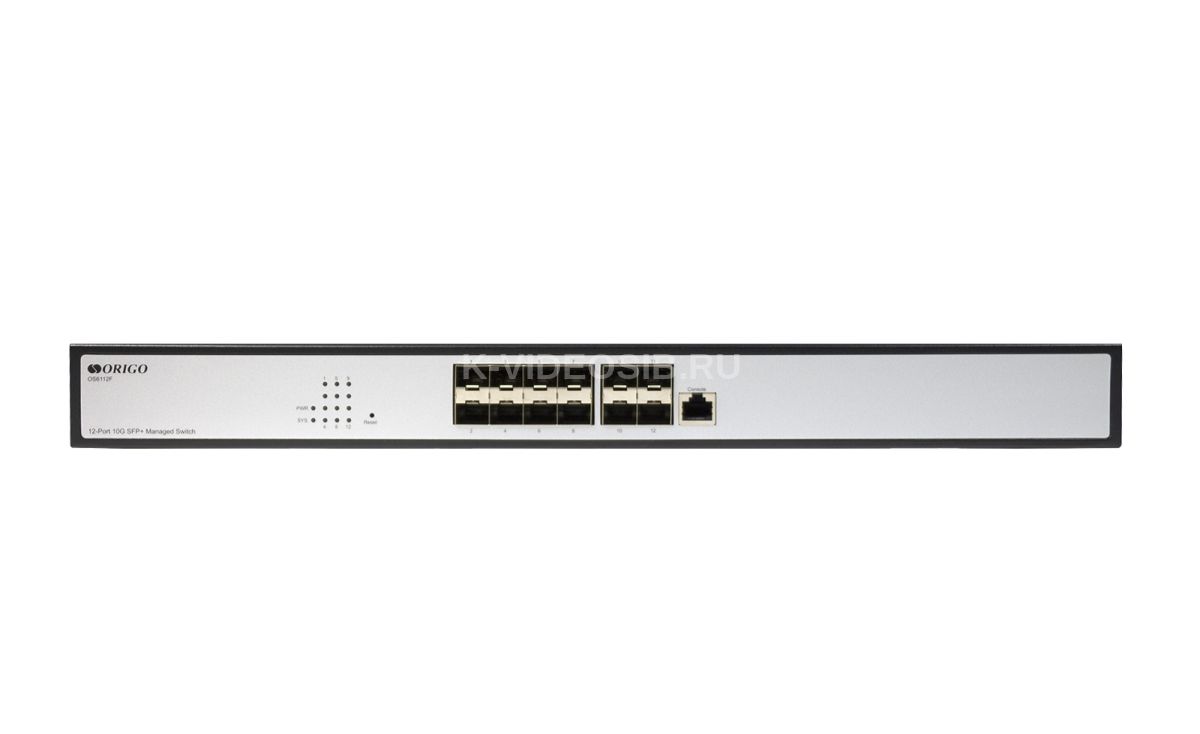

Описание ORIGO OS6112F/A1A

Коммутатор ORIGO OS6112F представляет собой высокопроизводительное и надежное в эксплуатации решение для применения на уровне агрегации корпоративных сетей и организации высокоскоростной коммутации между серверами в дата-центрах.

Функциональные возможности коммутатора включают поддержку динамической маршрутизации RIP, OSPF и BGP, расширенные функции обеспечения безопасности, управления качеством обслуживания (QoS) и VLAN. Для повышения производительности и отказоустойчивости коммутатор поддерживает агрегирование каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP и технологию ERPS, обеспечивающую быстрое восстановление связи при отказе одной из линий в кольце.

Управление осуществляется с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса.

Технические характеристики ORIGO OS6112F/A1A

Аппаратное обеспечение

Процессор и память

• Процессор: RTL9313
• Оперативная память: 512 МБ
• Flash-память: 32 МБ

Порты

• 12 портов 10GBase-X SFP+
• Консольный порт с разъемом RJ-45

Стандарты и функции

• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X

Питание

• Разъем для подключения питания (переменный ток)

Система вентиляции

• 2 вентилятора

Корпус

• Металл

Установка

• На стол
• В 19” стойку

Производительность

Коммутационная матрица

• 240 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 178,56 Mpps

Буфер пакетов

• 2 МБ

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 32К записей

Jumbo-фрейм

• 12 КБ

Программное обеспечение

Функции уровня 2

• Управление потоком
• Link Aggregation
  • Static
  • 802.3ad
• Load Balance
  • src-mac
  • dst-mac
  • src-ip
  • dst-ip
• Loopback Detection
• ERPS
• MRPP
• ULPP
• ULSM
• Spanning Tree Protocol
  • 802.1D STP
  • 802.1w RSTP
  • 802.1s MSTP (64 instances)
  • Root Guard (Restriction)
  • BPDU Guard (Restriction)
• LLDP
• LLDP-MED
• Зеркалирование портов
  • One-to-One
  • Many-to-One
  • Flow-based
  • CPU-based
  • Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях
  • RSPAN

VLAN

• Группы VLAN: макс. 4K
• 802.1Q
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Private VLAN
• Фильтрация VLAN
• Voice VLAN
• GVRP
• GMRP
• Double VLAN (Q-in-Q)
  • Selective Q-in-Q
  • Flexible Q-in-Q
• VLAN Translation
• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping
  • IGMP v1/v2/v3
  • IGMP Snooping Fast Leave
  • IGMP Proxy
  • IGMP Authentication (RADIUS)
• MLD Snooping
  • MLD v1/v2
• Multicast Source/Destination (DCSCM)

Функции уровня 3

• Статические записи ARP
• Gratuitous ARP
• Статическая маршрутизация IPv4/IPv6
• RIPv1/v2
• OSPFv2
• BGPv4 (доступно в ПО версии V300SP10231114)

QoS

• 802.1p
• CoS на основе:
  • DSCP
  • VLAN ID
  • IP Precedence
  • IP ACL/ MAC ACL/ IPv6 ACL
  • Метки потока IPv6

• Обработка очередей
  • Strict Priority (SP)
  • Weighted Round Robin (WRR)
  • Weighted Deficit Round Robin (WDRR)
• Управление полосой пропускания

Списки управления доступом (ACL)

• ACL на основе:
  • VLAN
  • MAC-адреса
  • IPv4-адреса
  • DSCP
  • ToS
  • Номера TCP/UDP-порта
  • Содержимого пакета, определяемого пользователем

• ACL по расписанию

Безопасность

• Port Security
• Изоляция портов
• Защита от шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• ARP Guard
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping
• IPv6 SAVI
• Security RA
• Защита CPU

AAA

• Аутентификация 802.1X:
  • Управление доступом на основе портов
  • Управление доступом на основе MAC-адресов

• Guest VLAN
• RADIUS-сервер с поддержкой протокола IPv6
• Аутентификация на основе RADIUS и TACACS+

Списки управления доступом (ACL)

• ACL на основе:
  • VLAN
  • MAC-адреса
  • IPv4-адреса
  • DSCP
  • ToS
  • Номера TCP/UDP-порта
  • Содержимого пакета, определяемого пользователем

• ACL по расписанию

OAM

• Диагностика кабеля
• ULDP (Unidirectional Link Detection Protocol)
• 802.3ah Ethernet Link OAM
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)

Управление

• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• NTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-сервер
• DHCPv6-сервер
• BootP/DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82, 43, 60, 61, 67
• DNS-клиент для IPv4/IPv6

Физические параметры

Размеры устройства (Д x Ш x В)

• 440 x 207 x 44 мм

Вес устройства

• 2,66 кг

Размеры упаковки

• 49,7 х 31,8 х 7,3 см

Вес брутто

• 3,28 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 27,3 Вт

MTBF (часы)

• Более 50 000

Температура

• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS6112F
• Кабель питания
• Консольный кабель с разъемом RJ-45
• Комплект для установки в 19-дюймовую стойку
• Краткое руководство по установке
