Аппаратное обеспечение

Процессор и память

• Процессор: RTL9301

• Оперативная память: 512 МБ

• Flash-память: 32 МБ

Порты

• 24 порта 10/100/1000Base-T (RJ-45)

• 4 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3x (Управление потоком в режиме полного дуплекса)

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Автоматическое определение MDI/MDIX на всех медных портах

Индикаторы

• PWR

  - Горит – питание включено

  - Не горит – питание выключено

• Link/ACT (на портах 1 – 24)

  - Горит постоянно зеленым – соединение на скорости 1000 Мбит/с

  - Горит постоянно оранжевым – соединение на скорости 10/100 Мбит/с

  - Мигает – передача данных

  - Не горит – соединение не установлено

• Link/ACT (на портах 25 – 28)

  - Горит постоянно – соединение на скорости 10 Гбит/с

  - Мигает – передача данных

  - Не горит – соединение не установлено

• SYS

  - Мигает – коммутатор работает корректно

  - Не горит – коммутатор загружается или произошел сбой

• ALM

  - Горит постоянно – сбой системы: перегрев/некорректное напряжение

  - Не горит – коммутатор работает корректно

Кнопки

• Reset

Питание

• Разъем для подключения питания (переменный ток)

Система вентиляции

• Пассивная (без вентиляторов)

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 128 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 95.23 Mpps

Буфер пакетов

• 1,5 МБ

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 16К записей

Jumbo-фрейм

• 12 КБ

Программное обеспечение

Функции уровня 2

• Управление потоком

• Link Aggregation

  - Static

  - 802.3ad

• Load Balance

  - src-mac

  - dst-mac

  - src-ip

  - dst-ip

• Loopback Detection

• ERPS

• MRPP

• ULPP

• ULSM

• Spanning Tree Protocol

  - 802.1D STP

  - 802.1w RSTP

  - 802.1s MSTP (64 instances)

  - Root Guard (Restriction)

  - BPDU Guard (Restriction)

• LLDP

• LLDP-MED

• Зеркалирование портов

  - One-to-One

  - Many-to-One

  - Flow-based

  - CPU-based

  - Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях

  - RSPAN

VLAN

• 802.1Q, 4094 VLAN

• VLAN на основе портов

• VLAN на основе MAC-адресов

• VLAN на основе протоколов (802.1v)

• VLAN на основе подсетей

• Private VLAN

• Фильтрация VLAN

• Voice VLAN

• GVRP

• GMRP

• Double VLAN (Q-in-Q)

  - Selective Q-in-Q

  - Port-based Q-in-Q

• VLAN Translation

• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping

  - IGMP v1/v2/v3

  - IGMP Snooping Fast Leave

  - IGMP Proxy

  - IGMP Authentication (RADIUS)

• MLD Snooping

  - MLD v1/v2

• Multicast Source/Destination (DCSCM)

Функции уровня 3

• Статические записи ARP

• Gratuitous ARP

• Статическая маршрутизация IPv4/IPv6

• RIPv1/v2

• OSPFv2

• BGPv4

QoS

• 802.1p

• СoS на основе:

  - DSCP

  - VLAN ID

  - IP Precedence

  - IP ACL/ MAC ACL/ IPv6 ACL

  - Метки потока IPv6

• Обработка очередей

  - Strict Priority (SP)

  - Weighted Round Robin (WRR)

  - Weighted Deficit Round Robin (WDRR)

• Управление полосой пропускания

Списки управления доступом (ACL)

• ACL на основе:

  - VLAN

  - MAC-адреса

  - IPv4-адреса

  - DSCP

  - ToS

  - Номера TCP/UDP-порта

  - Содержимого пакета, определяемого пользователем

• ACL по расписанию

Безопасность

• Port Security

• Изоляция портов

• Защита от шторма

• Dynamic ARP Inspection

• Предотвращение атак ARP Spoofing

• Предотвращение ARP Scanning

• ARP Guard

• Предотвращение атак DoS

• DHCP Snooping

• DHCPv6 Snooping

• IPv6 SAVI

• Security RA

• Защита CPU

AAA

• Аутентификация 802.1X:

  - Управление доступом на основе портов

  - Управление доступом на основе MAC-адресов

• Guest VLAN

• RADIUS-сервер с поддержкой протокола IPv6

• Аутентификация на основе RADIUS и TACACS+

OAM

• Диагностика кабеля

• ULDP (Unidirectional Link Detection Protocol)

• 802.3ah Ethernet Link OAM

• 802.1ag Connectivity Fault Management (CFM)

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)

• Watchdog

Управление

• Web-интерфейс

• CLI

• Telnet

• SSH

• FTP

• TFTP

• Системный журнал

• SNMP v1/v2c/v3

• SNMP Traps

• SNTP

• NTP

• Резервное копирование/обновление программного обеспечения

• Ping/Traceroute для IPv4/IPv6

• DHCP-сервер

• DHCPv6-сервер

• BootP/DHCP-клиент

• DHCP Relay

• DHCPv6 Relay

• DHCP Option 82, 43, 60, 61, 67

• DNS-клиент для IPv4/IPv6

Физические параметры

Размеры устройства (Д x Ш x В)

• 441 x 207 x 44 мм

Вес устройства

• 2,74 кг

Размеры упаковки

• 50,4 х 34,8 х 9 см

Вес брутто

• 3,38 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Макс. потребляемая мощность

• 23,2 Вт

Потребляемая мощность в режиме ожидания

• 7,46 Вт

MTBF (часы)

• Более 100 000

Surge Protection

• До 4 кВ в обычном режиме

• До 2 кВ в дифференциальном режиме

Защита от статического электричества (ESD)

• До 4 кВ при контактном разряде

• До 6 кВ при воздушном разряде

Температура

• Рабочая: от 0 до 40 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

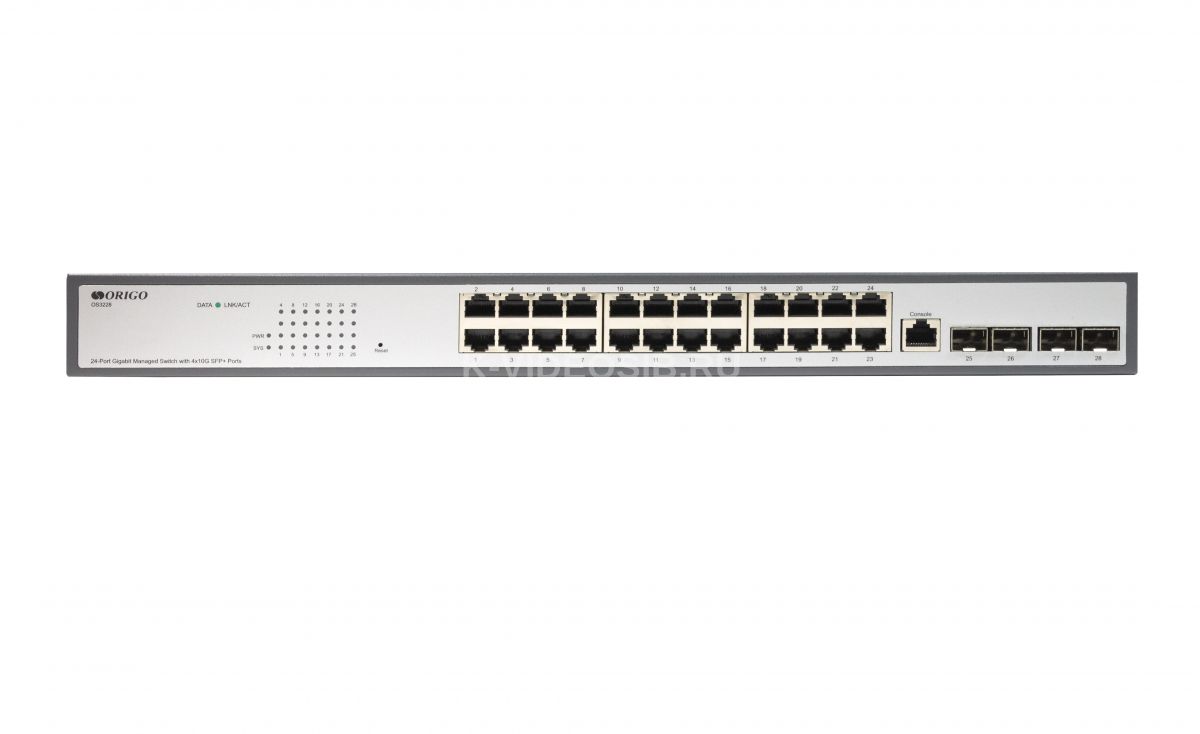

• Коммутатор OS3228

• Кабель питания

• Консольный кабель с разъемом RJ-45

• Краткое руководство по установке
