Описание Оникс Тромбон IP-БСО

Блок светового оповещения «Тромбон IP-БСО» предназначен для управления световыми оповещателями в составе системы звукового вещания и оповещения «Тромбон IP». Используется для создания систем экстренного оповещения о возникновении чрезвычайных ситуаций или террористических угроз согласно постановлениям Правительства РФ от 25 марта 2015 года № 272 и от 02 августа 2019 года № 1006.

Блок обеспечивает управление световыми оповещателями при пожаре и других чрезвычайных ситуациях. Блок принимает командные сигналы от модуля оповещения «Тромбон IP-МО8».

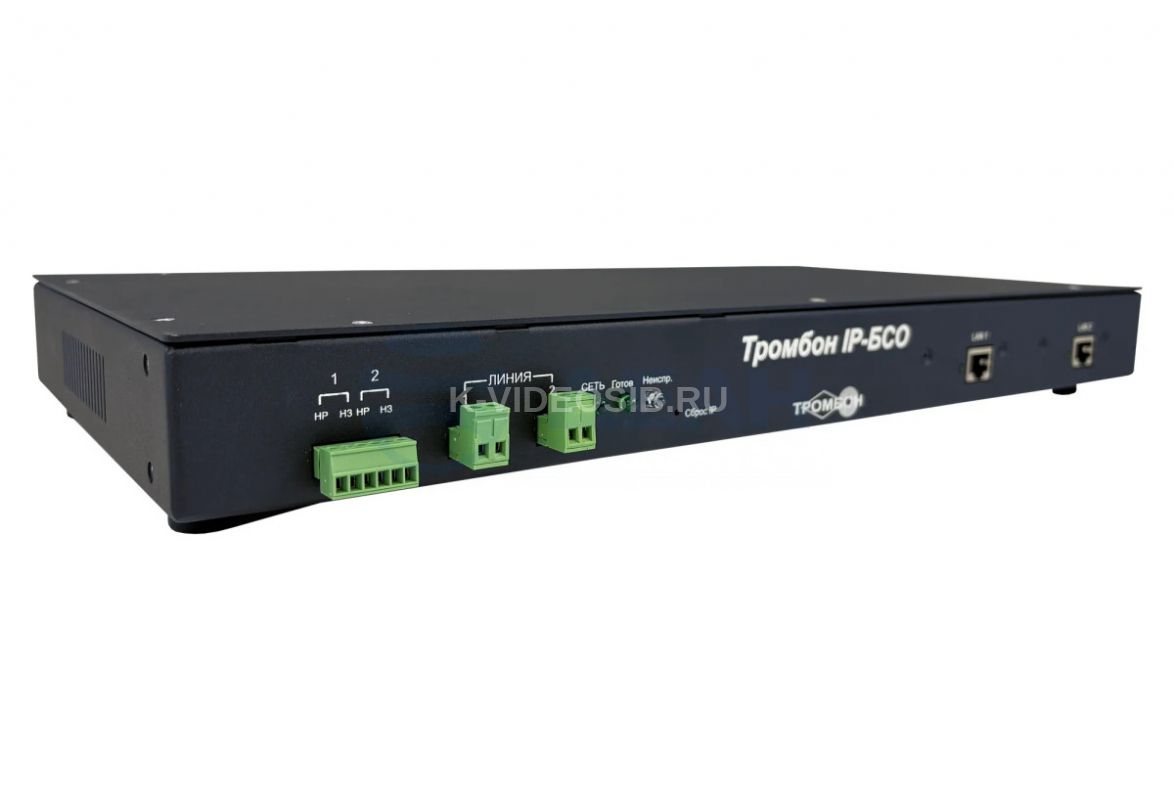

Блок выпускается в универсальном исполнении в виде металлического корпуса для накладной установки на стену и для установки в 19 дюймовый стойку. На передней панели располагаются светодиодные индикаторы, входы реле и порты LAN/PoE. Разъем питания, кнопка включения блока, клемма заземления и разъем под предохранитель располагаются на задней панели корпуса.

Блок выполняет следующие функции:

• обеспечивает автоматическое включение световых оповещателей (до 2-х зон, возможжно выбрать два режима работы «Светится» и «Мигает») посредством поступающего тревожного сигнала от модуля оповещения «Тромбон IP МО8». Для реализации заданной комбинации состояний светового оповещателя рассмотрим возможные сценарии перехода между режимами работы устройства («дежурный» → «тревожный») и возвращения обратно («тревожный» → «дежурный»). Для каждого режима будем определять состояние светодиодов: выключено, включено постоянно или мигает;
• коммутирует напряжение питания в линию связи со световыми оповещателями;
• обеспечивает контроль исправности линий связи со световыми оповещателями в тревожном и в дежурном режимах (с наличием питания на линии и без);
• сохраняет работоспособность при отключенном основном питании посредством двух независимых PoE линий;
• позволяет управлять внешними линиями подключенными к релейному выходу с напряжением/током до 250В и 6А;
• в автоматическом режиме переключает линии связи с коммутаторами в случае если по одной из них произошел обрыв.

Блок имеет:

• светодиодную индикацию режима работы;
• релейный выход для управления внешними линиями;
• две линии светового оповещения;
• выключатель питания;
• резервируемые линии LAN/PoE, обеспечивающие блок резервным питанием.



Технические характеристики Оникс Тромбон IP-БСО

• Напряжение питания: от 195 до 253 В, 50±1 Гц
• Резервирование питания:
  • Количество независимых линий резервного питания PoE с автоматическим переходом с линии на линию при возникновении неисправностей 2 шт.
• Максимальное выходное напряжение / ток на каждую линию светового оповещения: 12 В / 0,75 А
• Количество линий светового оповещения: 2 шт.
• Количество коммутируемых линии: 2 шт.
• Максимальное напряжение / ток коммутируемой линии релейного выхода: 2 шт, 250 В / 6 А
• Потребляемая мощность, не более: 40 Вт
• Светодиодная индикация: Сеть, Готов, Неисправность
• Контрольные системы:
  • контроль состояния PoE портов
  • контроль исправности линий оповещения в дежурном и тревожном режимах (для контроля необходимо подключить комплектный резистор 10 кОм параллельно с ЛСО к клеммной колодке в конце линии)
  • контроль состояния основного питания
• Количество LAN/PoE портов: 2 / PoE At
• Время включения оповещения от поступившего сигнала, не более: 1 сек
• Рабочая температура: от 0 до плюс 50 °С
• Класс защиты: IP40
• Относительная влажность воздуха: до 93 % при плюс 30 °С
• Габаритные размеры (ширина/глубина/высота): 438х239х55 мм
• Масса, не более 4,35 кг
