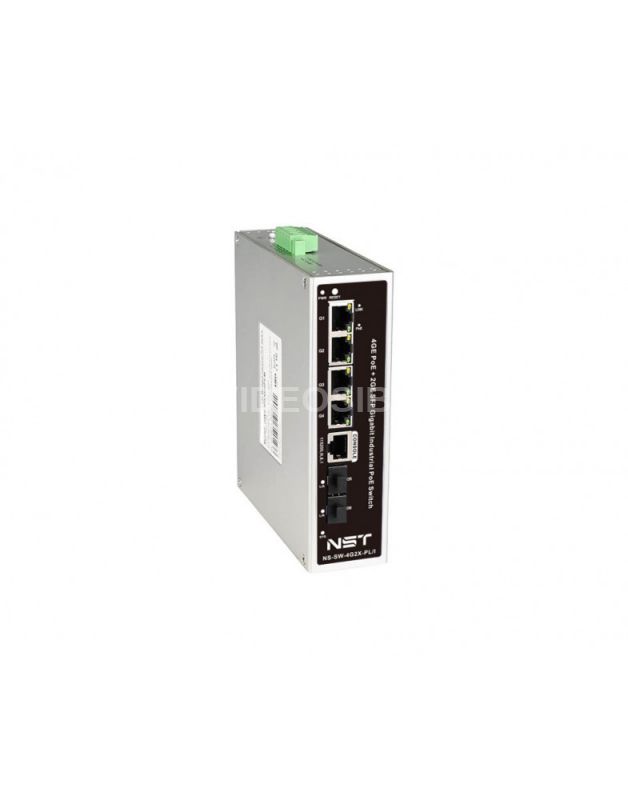

Описание NST NS-SW-4G2X-PL/I

Промышленный управляемый L2+ PoE коммутатор Gigabit Ethernet на 4 GE RJ45 PoE + 2 GE SFP порта. Порты: 4x10/100/1000Base-T, 2x100/1000Base-X. Порты PoE: 1-4 - до 30W (IEEE 802.3af/at). Автоматическое определение PoE устройств. Суммарная мощность PoE до 120W. Уровень управления - Full Managed.

Консольный порт - RJ45. Встроенная грозозащита 8kV на порт. Питание: 2 x входа DC44-56V(126W).БП в комплект НЕ входит. Монтаж на DIN-рейку (крепление в комплекте). Размеры (ШхВхГ): 44х155х135мм. Рабочая температура: -40…+75°С

Технические характеристики NST NS-SW-4G2X-PL/I

Порты коммутатора 1 консольный порт RS232 (115200,N,8,1) 4 порта PoE 10/100/1000Base-T (передача данных/питание) 2*100/1000Base-X восходящие SFP-порты (передача данных) Тип управления сетью L2+ Сетевые протоколы IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x Режим пересылки Хранение и пересылка Коммутационная способность 12 Гбит/с (неблокирующий режим) Скорость пересылки при объеме данных 64 байта 8,93 млн пакетов в секунду CPU (Гц) 500М DRAM 1G FLASH 128М MAC 2K Буферная память 4М Светодиодный индикатор Сеть: Link G1-G4 (жёлтый), оптоволоконный порт: L/A G5-G6 (зелёный) , питание: PWR (зелёный), система: SYS (зелёный), PoE: PoE G1- G4 (зелёный) Кнопка сброса Нажмите и удерживайте кнопку сброса в течение 10 секунд, затем отпустите ее, чтобы восстановить заводские настройки. Порт PoE Порт 1-4 Управление PoE Отображение рабочего состояния PoE порта, распределение выходной мощности PoE порта, включение/выключение PoE, распределение питания af/at. Контакт питания 1/2(+) 3/6 (-) Максимальная мощность на порт 30 Вт, IEEE 802.3 af/at Потребление электроэнергии В режиме ожидания <6 Вт , при максимальной мощности <120 Вт Входное напряжение/Интерфейс Промышленный клеммный разъем Phoenix 5P, напряжение постоянного тока 48-56 В, поддержка защиты от обратной полярности. Источник питания Нет, поставляется отдельно Рабочая Температура / Влажность -40~+75°C, 5%~90% относительной влажности. Без конденсации. Температура /влажность хранения -40~+85°C, 5%~95% относительной влажности. Без конденсации. Габариты (Д*Ш*В) 155*135*44 мм Вес нетто/брутто 0,6 кг / 0,8 кг Установка Настольный, 35-мм DIN - рейка Защита от молнии Уровень защиты: IP30 Молниезащита: 6 кВ 8/20 мкс IEC61000-4-2 (ESD): контактный разряд ±8 кВ, разряд в воздухе ±15 кВ Интерфейсы Управление потоком IEEE802.3x (полный дуплекс) Подавление широковещательных штормов на основе портового тарифа Управление трафиком в режиме реального времени на порту (интервал потока) Ограничьте скорость передачи пакетов на входящих и исходящих портах, минимальная глубина настройки — 16 Кбит/с, максимальная — 1 Гбит/с. Функция L3 Статический маршрут IPv4 / маршрут по умолчанию VLAN VLAN на основе портов (4K), VLAN на основе протокола IEEE802.1q, конфигурация портов доступа, магистрали и гибридного режима. Агрегация портов Динамическая агрегация LACP, статическая агрегация Максимум 3 группы агрегации и 8 портов на группу. Сводное дерево RSTP (IEEE 802.1w) ERPS ERPSv2 Многоадресная рассылка Многоадресная рассылка VLAN, механизм быстрого выхода пользователя, IGMP Snooping v1/v2 Зеркалирование портов Двустороннее зеркалирование данных на основе порта QoS Приоритетное отображение 802.1p/DSCP, QoS Diff-Serv Алгоритм планирования очереди (SP, WRR, WFQ) Ограничение скорости на основе потока, фильтрация пакетов на основе потока Перенаправление на основе потоков, 8 выходных очередей для каждого порта. ACL ACL на основе портов и с передачей данных по VLAN Функция фильтрации пакетов L2-L4 может сопоставлять первые 80 байт пакета и предоставлять информацию на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP и диапазона портов TCP/UDP для определения ACL. Безопасность Изоляция портов, подавление широковещательных сообщений портов. Сертификация IEEE802.1X на основе портов и Mac Иерархическое управление пользователями и защита паролей Сертификация AAA и RADIUS, защита IP-адреса источника. DHCP DHCP-клиент , DHCP-перехват Управление Управление веб-сетью (https), определение местоположения с помощью команды ping. Восстановление одним щелчком мыши, просмотр состояния загрузки ЦП в режиме реального времени. Журнал работы системы протокола обнаружения канального уровня (LLDP). Настройка консоли/Telnet и CLI, SNMP V1/V2/V3 NTP-часы, управление загрузкой и скачиванием файлов по HTTP.
