Описание MOXA UPort 1130I

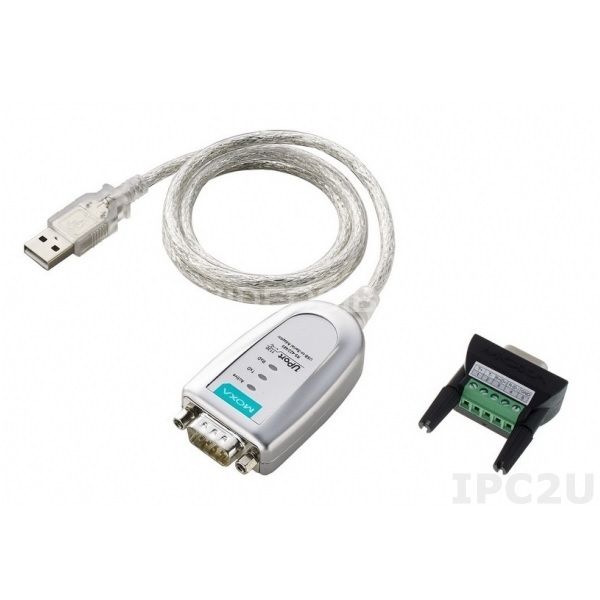

MOXA UPort 1130I - 1-портовый преобразователь USB в RS-422/485 с изоляцией 2 КВ. Предназначен для подключения к USB портам ноутбука или персонального компьютера периферийного устройства с RS-422 или RS-485 интерфейсом. MOXA UPort 1130I добавляет 1 Windows serial COM порт.

UPort 1130I - это plug and play решение является незаменимым для мобильных и инструментальных приложений, а так же подключения кассовых терминалов. Windows драйвера для Moxa UPort 1130 обеспечивают простой путь инсталляции и конфигурирования устройств.

UPort 1130I может быть использован с RS-422 и 2- и 4- проводными RS-485 устройствами.

Особенности UPort 1130I

• Добавляет 1 RS-422/485 порт через USB (Male DB9 или терминальный блок)

• plug and play подключение, не требует дополнительных I/O или IRQ
• Светодиодная индикация Active (USB), TxD/RxD (RS интерфейс)
• Программно выбираемый интерфейс RS-422 или RS-485
• Встроенная 15 KV ESD Surge Protection
• Поддержка Windows, WinCE и Linux драйверов
• Совместимость с USB 2.0
• Скорость до 921.6 Kbps
• Isolation 2 KV.

Технические характеристики MOXA UPort 1130I

Интерфейс USB

• Стандарт USBUSB 1.1, совместим с USB 2.0

• Разъем USB USB Type A (подключается напрямую к PC)
• Скорость 12 Мбит/с (Full-Speed USB)

Последовательный интерфейс

• Количество портов 1

• Разъем последовательного порта DB9 "папа"
• Тип интерфейса RS-422/485
• Передаваемые сигналы RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Rx+, Rx-, Tx+, Tx-, GND
• Буфер FIFO, байт 64

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность Нет, чет, нечет, "0", "1"
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS, XON/XOFF
• Скорость передачи данных, бит/сек 50 ~ 921 600

Драйверы для ОС

• Драйверы для ОСLinux 2.4.x Linux 2.6.x Windows 2012 (x64) Windows Embedded CE 5.0 Windows Embedded CE 6.0 Linux 3.x Windows 95/98/ME/NT/2000 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)

Защита

• Защита от импульсных помех, кВ 15

• Гальваническая изоляция, кВ 2

Требования по электропитанию

• Рабочее напряжение Питание по шине USB

• Потребление тока 65 мА при 5 В

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-20 ~ 70

Наличие международных сертификатов

• Электромагнитная совместимость (EMI)EN 55022 Class B EN 55024 EN 61000-3-2 EN 61000-3-3 FCC Part 15 Subpart B Class B IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11

• Среднее время наработки на отказ (MTBF), часов 1949025

Конструктивные свойства

• Габаритные размеры, мм 38.4 x 60 x 20

• Материал корпуса Пластик
• Масса нетто, г 65
• Монтаж Настольный/настенный
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD, переходник DB9 "мама" в винтовые клеммы (1 шт.).
