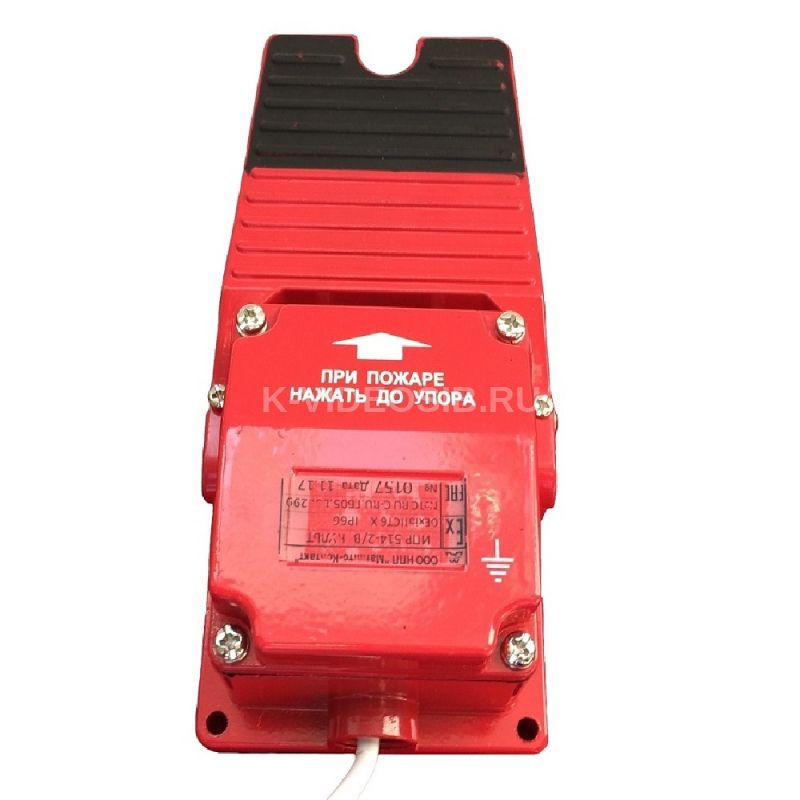

Описание Магнито-контакт ИПР 514-2 И «Культ» (с ивс-2)

Ручной магнитоконтактный, питаемый по шлейфу, неадресный, восстанавливаемый пожарный извещатель (в дальнейшем - извещатель), предназначен для круглосуточной работы с целью передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Электрическое питание извещателя и передача дискретного выходного электрического сигнала "Пожар" на пожарную или охранно-пожарную приёмно-контрольную аппаратуру осуществляется по двухпроводной электрической соединительной линии.

Извещатель предназначен для работы в шлейфах приемно - контрольных приборов (выход "шлейф") с величиной тока короткого замыкания не более 20 мА. Подключение извещателя в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012). Извещатель сохраняет состояние режима передачи сигнала «ПОЖАР» после снятия усилия нажатия на приводной элемент. Перевод извещателя в исходное состояние осуществляется возвратом приводного элемента в начальное состояние и кратковременным отключением напряжения питания шлейфа на время 2 с.

Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 70-98, НПБ 76-98.

Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой).

Комплектность

• извещатель
• выносной индикатор ИВС-2*
• паспорт
• индивидуальная упаковка

Указания по эксплуатации

Запрещается устанавливать извещатели в непосредственной близости (менее 200 мм) от источников переменных магнитных полей (трансформаторов, сильноточных электропультов и т.п.).

Технические характеристики Магнито-контакт ИПР 514-2 И «Культ» (с ивс-2)

Включение извещателя осуществляется приложением усилия к приводному элементу не менее 15 Н Величина тока потребления извещателя от шлейфа пожарной сигнализации (выход "шлейф") в дежурном режиме не более 50 мкА Ток потребляемый выносным индикатором ИВС-2 не более 60 мкА Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 20 мА не более 5,2 В Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА не менее 3,9 В Напряжение питания от шлейфа пожарной сигнализации (выход "шлейф") в диапазоне от 10 до 30 В Габаритные размеры извещателя 205 х 100 х 75 мм Масса извещателя не более 950 г Условия эксплуатации окружающий воздух с относительной влажностью до 93% при температуре 40 °С и с температурой от -40°С до +60°С Степень защиты извещателя, обеспечиваемая оболочкой по ГОСТ 14254 IP41
