Описание Магнито-контакт ИП535-26 "Север" МКВМ М25

1. Назначение 1.1. Извещатель пожарный ручной ИП 535–26 «СЕВЕР» (в дальнейшем ИПР) предназначен для ручного включения сигнала тревоги на приемно-контрольном приборе (далее ПКП), используется на улице под навесом (типа козырек), а также в помещениях зданий и сооружений различного назначения.

1.2. ИПР по заказу потребителя может быть дополнительно оборудован сухим переключающим контактом геркона* с выходом на отдельный клеммник XS2, предназначенный для подключения других устройств пожарной автоматики.

1.3. ИПР может включаться в шлейф ПКП одновременно с другими двухпроводными токопотребляемыми извещателями. Шлейф ПКП подключается к клеммной колодке XS1 без соблюдения полярности.

1.4. ИПР соответствует требованиям НПБ 70-98, НПБ 58-97, ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012, АТФЕ.425211.001ТУ имеет сертификат соответствия.

2. Описание работы ИПР 2.1. Извещатель выполнен в корпусе из АБС-пластика. Извещатель (ИП 535–50-А) приводится в действие опусканием вниз в направлении стрелок приводного элемента (ручки). Извещатель (ИП 535–50-В) приводится в действие удалением закрывающего доступ в дежурном режиме к приводному элементу защитного элемента, жестко зафиксированного медной проволокой (при этом происходит разрыв проволоки) и опусканием приводного элемента (ручки) извещателя вниз в направлении стрелок.

Не более чем через 4 секунды извещатель перейдет в режим тревоги с постоянным свечением красного индикаторного светодиода и передаст сигнал тревоги на ПКП.

Для возврата в дежурный режим необходимо вернуть приводной элемент в исходное положение (путем выкручивания/ослабления фиксирующего винта с помощью специального инструмента, входящего в комплект) и сбросить сигнал тревоги на ПКП.

Извещатель имеет следующую индикацию режимов работы:

Дежурный режим: одиночные мигания красного светодиода с периодом ~5 сек, Режим «ПОЖАР»: постоянное свечение красного светодиода. 2.2. При переходе ИПР в режим тревоги увеличивается его потребление тока от шлейфа ПКП, где происходит регистрация сигнала тревоги, сопровождающаяся звуковой, световой или символьной индикацией в зависимости от типа используемого ПКП.

2.3. ИПР питается от шлейфа ПКП.

2.4. По заказу потребителя ИПР может быть дополнительно оборудован второй контактной группой (с гальванической развязкой) и/или сухим переключающим контактом геркона*, расширяющим функциональные возможности ИПР (например, для подключения адресных расширителей), с выходом на отдельный клеммник XS2.

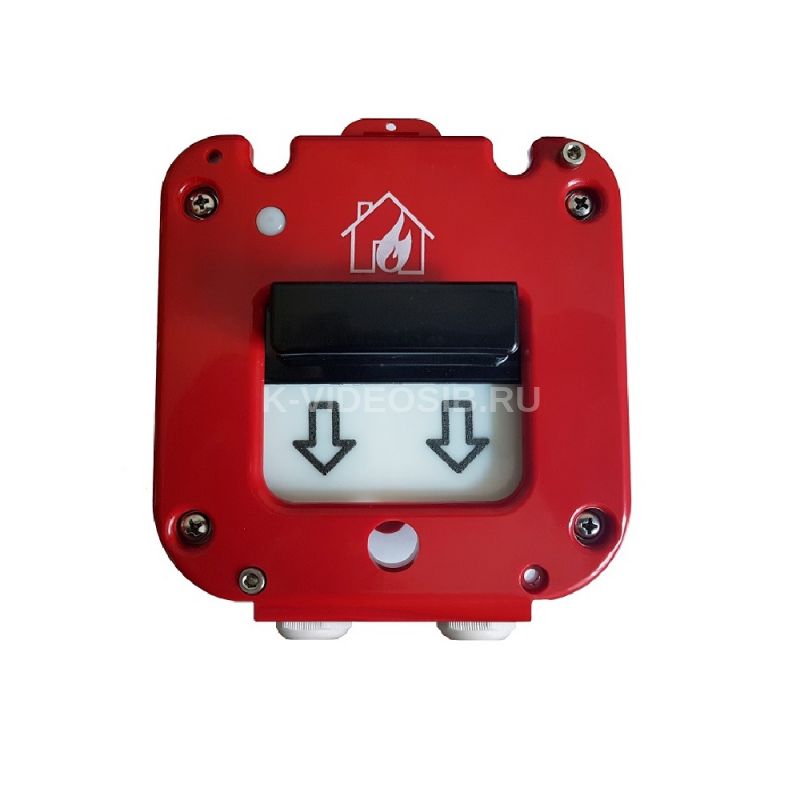

2.5. Конструктивно ИПР состоит из пластикового корпуса, основание которого с электронным блоком закрепляются на стене помещения. Затем лицевая панель с приводным элементом шурупами крепится к основанию. Корпус ИПР, по требованию заказчика, может быть оборудован герметичными пластиковыми кабельными вводами для подведения проводников диаметром от 6 до 12 мм, от 11 до 17 мм или от 13 до 18 мм, герметичными вводами МКВ (см. таблицу 1) из нержавеющей стали марки 12Х18Н10Т, предназначенными для различных вариантов прокладки кабеля количеством 2 шт. Элементы конструкции ИПР показаны на рис.1. Габаритные размеры ИПР показаны на рис.3.

2.6. ИПР рассчитан на непрерывную круглосуточную работу.

2.7. Для защиты извещателя от механических повреждений может применяться Защитный Сетчатый Кожух ЗСК-535.

Для крепления на столб или трубу применяется универсальный Кронштейн для крепления на столб/трубу КСТ АЯКС.

Технические характеристики Магнито-контакт ИП535-26 "Север" МКВМ М25

Напряжение питания 9-30 В Потребляемый ток в дежурном режиме до 50 мкА (зависит от напряжения питания) в «Дежурном» режиме индикатор промаргивает при 9 В в интервале 7 сек, при 30 В в интервале 5 сек., в режиме «Пожар» индикатор горит постоянно. Потребляемый ток в режиме «Пожар» 10±2 мА (при 9В), не более 20±2 мА (при 30В) * Коммутируемые параметры  мощность 1,5 Вт; напряжение 30 В, ток 0,2 А Диапазон рабочих температур -60°С ... +60°С Климатическое исполнение по ГОСТ 15150-69 УХЛ2 Максимально допустимая относительная влажность окружающей среды    98% Габаритные размеры 129 x 158 x 72 мм Масса ИПР не более 0,5 кг Степень зашиты оболочки по ГОСТ 14254 IP66/IP68 ИПР не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
