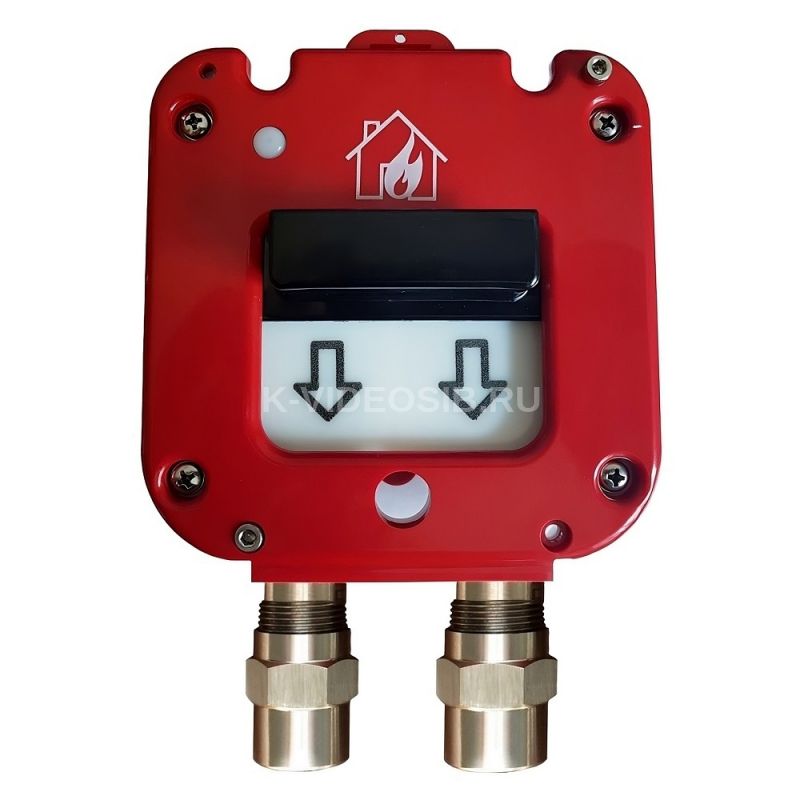

Описание Магнито-контакт ИП 535-26 "Север", новый корпус, ввод из нержавейки МКВ М20КМ10

Назначение

Извещатель пожарный ручной ИП 535–26 «СЕВЕР» (в дальнейшем ИПР) предназначен для ручного включения сигнала тревоги на приемно-контрольном приборе (далее ПКП), используется на улице под навесом (типа козырек), а также в помещениях зданий и сооружений различного назначения.

ИПР может включаться в шлейф ПКП одновременно с другими двухпроводными токопотребляемыми извещателями. Шлейф ПКП подключается к клеммной колодке XS1 без соблюдения полярности.

ИПР соответствует требованиям НПБ 70-98, НПБ 58-97, ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012, АТФЕ.425211.001ТУ имеет сертификат соответствия.

Описание работы ИПР

Извещатель выполнен в корпусе из АБС-пластика. Извещатель приводится в действие опусканием вниз в направлении стрелок приводного элемента (ручки).

Не более чем через 4 секунды извещатель перейдет в режим тревоги с постоянным свечением красного индикаторного светодиода и передаст сигнал тревоги на ПКП.

Для возврата в дежурный режим необходимо вернуть приводной элемент в исходное положение (путем выкручивания/ослабления фиксирующего винта с помощью специального инструмента, входящего в комплект) и сбросить сигнал тревоги на ПКП.

Извещатель имеет следующую индикацию режимов работы:

• Дежурный режим: одиночные мигания красного светодиода с периодом ~5 сек,
• Режим «ПОЖАР»: постоянное свечение красного светодиода.

При переходе ИПР в режим тревоги увеличивается его потребление тока от шлейфа ПКП, где происходит регистрация сигнала тревоги, сопровождающаяся звуковой, световой или символьной индикацией в зависимости от типа используемого ПКП.

ИПР питается от шлейфа ПКП.

Конструктивно ИПР состоит из пластикового корпуса, основание которого с электронным блоком закрепляются на стене помещения. Затем лицевая панель с приводным элементом шурупами крепится к основанию.

ИПР рассчитан на непрерывную круглосуточную работу.

Для защиты извещателя от механических повреждений может применяться Защитный Сетчатый Кожух ЗСК-535.

Для крепления на столб или трубу применяется универсальный Кронштейн для крепления на столб/трубу КСТ АЯКС.

Монтаж ИПР

Отсоедините лицевую панель с приводным элементом от основания ИПР путем выкручивания четырех винтов.

Установите основание в месте установки ИПР и произведите разметку и подготовку трех отверстий для крепления. Закрепите основание ИПР на стене с помощью трех шурупов.

Подключите провода шлейфа через герметичные кабельные вводы к клеммам на плате ИПР согласно схеме приведенной на рис.2

Установите лицевую панель с приводным элементом ИПР на основание с помощью четырех шурупов (при этом приводной элемент должен находиться в крайнем верхнем положении, на фиксаторах).

По завершении монтажа убедиться, что лицевая панель притянута к основанию, кабельные вводы установлены и зафиксированы в основании корпуса, вводной кабель зафиксирован уплотнителем ввода.

​​​​​​​

Рис.1. Элементы конструкции ИПР

Рис.2. Схема подключения извещателей в шлейф

Рис.3. Габаритные размеры ИПР

Проверьте работоспособность ИПР совместно с приемно-контрольным прибором.

После проверки работы ИПР необходимо вернуть приводной элемент в исходное положение (путем выкручивания/ослабления фиксирующего винта с помощью специального инструмента, входящего в комплект) и сбросить сигнал тревоги на ПКП.

Техническое обслуживание

Техническое обслуживание извещателей заключается в периодической проверке надежности подключения проводов шлейфа при помощи подтягивания отверткой винтов клемм.

Периодическая проверка работоспособности ИПР осуществляется путем опускания приводного элемента не реже одного раза в полгода.

Меры безопасности

ИПР является безопасным изделием, т.к. корпус выполнен из экологически чистого материала, используемое напряжение не превышает 30 В.

Технические характеристики Магнито-контакт ИП 535-26 "Север", новый корпус, ввод из нержавейки МКВ М20КМ10

Извещатель пожарный ручной магнитоконтактный ИП 535-26-А «СЕВЕР» МКВ М20КМ10

Тип кабельного ввода МКВ: металлорукав РЗЦ 10 мм Проходной диаметр кабеля: 6-8 мм Напряжение питания: 9-30 В Потребляемый ток в дежурном режиме: до 50 мкА (зависит от напряжения питания) в «Дежурном» режиме индикатор промаргивает при 9 В в интервале 7 сек, при 30 В в интервале 5 сек., в режиме «Пожар» индикатор горит постоянно. Потребляемый ток в режиме «Пожар»: 10±2 мА (при 9В), не более 20±2 мА (при 30В) Коммутируемые параметры: мощность 1,5 Вт; напряжение 30 В, ток 0,2 А Диапазон рабочих температур: -60°С ... +60°С Климатическое исполнение по ГОСТ 15150-69: УХЛ2 Максимально допустимая относительная влажность окружающей среды: 98% Габаритные размеры: 129 x 158 x 72 мм Масса ИПР: не более 0,5 кг Степень защиты оболочки по ГОСТ 14254: IP66/IP68 ИПР не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78)
