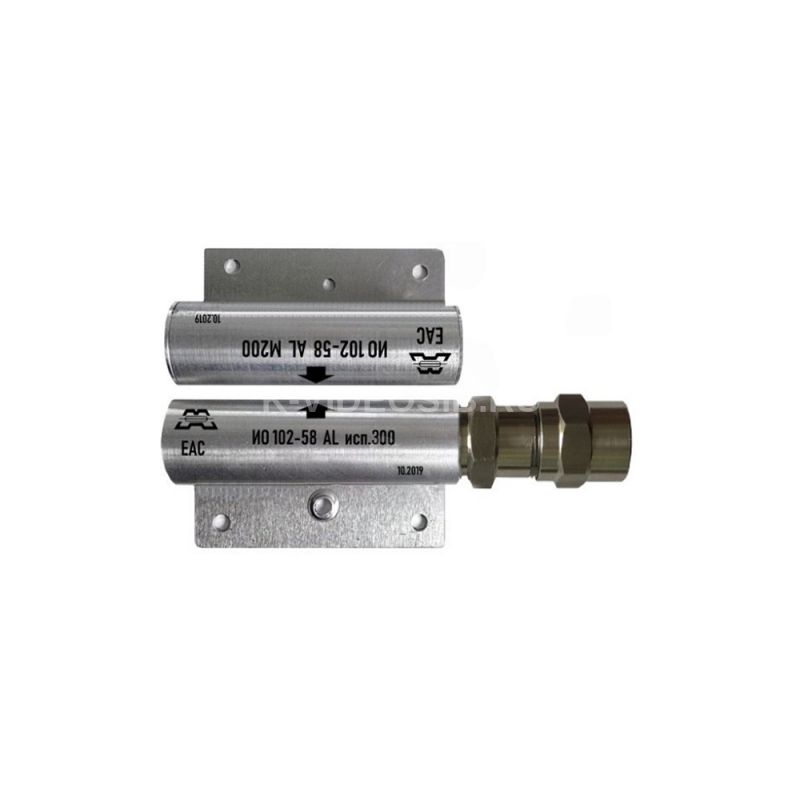

Описание Магнито-контакт ИО 102-58 Al исп.300 с магнитом М-200

Извещатели охранные точечные магнитоконтактные ИО102-58 (далее - извещатели), предназначены для контроля положения частей конструкций и механизмов, конструктивных элементов зданий и сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений.

Технические характеристики Магнито-контакт ИО 102-58 Al исп.300 с магнитом М-200

Извещатели состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Блок геркона и блок магнита извещателя ИО102-58 помещены в металлические корпуса цилиндрической формы из алюминиевого сплава или нержавеющей стали. Блок геркона оборудован кабельным вводом, расположенным с торца корпуса или постоянно присоединенным кабелем.

Блоки геркона выпускаются в двух модификациях под условными номерами 200, 300.

Блоки магнита выпускаются в двух модификациях под условными обозначениями М 100, М 200.

Блоки геркона комплектуются сменными кабельными вводами различных исполнений:

• для открытой прокладки кабеля диаметром 6-12мм, 6-18мм (индекс в обозначении К);
• для присоединения бронированного кабеля диаметром 6-12мм, 6-18мм (индекс в обозначении B);
• для прокладки присоединяемого кабеля в трубе G1/2 (TG-1/2) или G3/4 (TG-3/4);
• для прокладки присоединяемого кабеля в металлорукаве (КМ8, КМ10, КМ12, КМ15, КМ18, КМ20).
