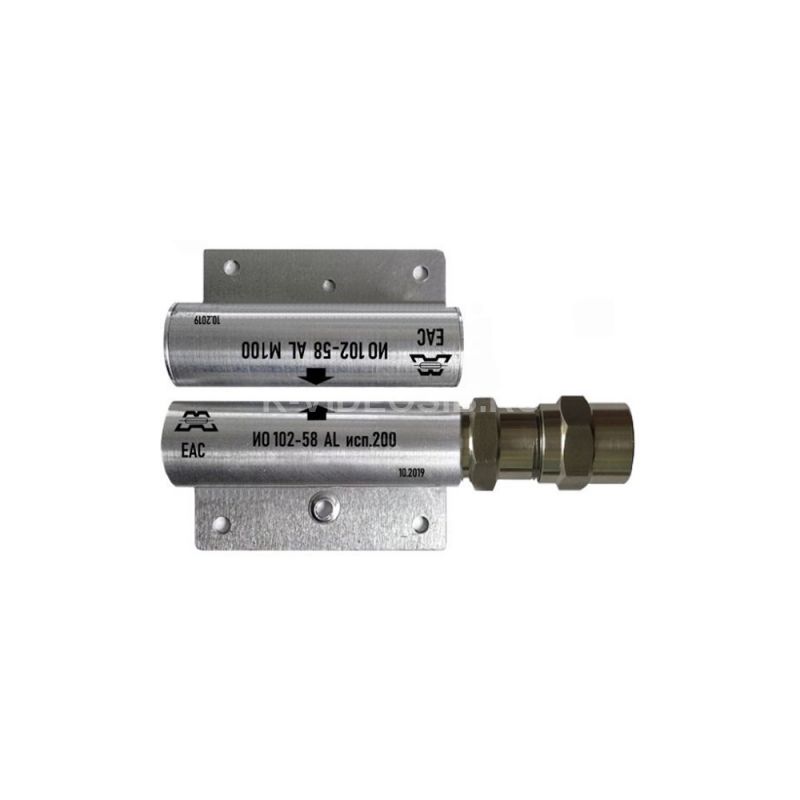

Описание Магнито-контакт ИО 102-58 Al исп.200 с магнитом М-100

Извещатель охранный точечный магнитоконтактный ИО 102-58 Al исп.200 М-100 предназначен для контроля за дверными и оконными проёмами, воротами ангаров, вагонов, контейнеров, а также иными конструктивными элементами, которые имеют подвижные части и применяются для блокирования прохода/доступа куда-либо. В случае фиксации несанкционированного изменения положения контролируемой поверхности (открытие или смещение) формируется тревожный сигнал  и передается на приемно-контрольный пульт системы.

Для накладного монтажа на поверхности выполненные из любого типа материалов как магнитных, так и немагнитных.

Конструктивно извещатель представляет из себя два блока - задающего магнита и геркона с нормально-открытым контактом. В дежурном режиме, когда расстояние от датчика до магнита составляет 100 мм - контакты замкнуты, но если геркон удаляется от магнита до расстояния 130 мм и дальше, то контакт размыкается и на контрольное устройство подаётся тревожное оповещение.

Оба блока выполнены из алюминиевого сплава Д16Т с максимальной степенью защиты IP68, что позволяет применять извещатель в тяжелых эксплуатационных условиях. Монтаж накладной.

Кабельный ввод геркона сделан сменным с резьбой М25. К извещателю могут быть подключены штуцеры разнообразных исполнений (приобретаются отдельно): для открытой прокладки кабеля, для бронированных кабелей, для прокладки кабеля в трубе или металлорукаве.

Технические характеристики Магнито-контакт ИО 102-58 Al исп.200 с магнитом М-100

Извещатели состоят из двух компонентов - датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Блок геркона и блок магнита извещателя ИО102-58 помещены в металлические корпуса цилиндрической формы из алюминиевого сплава или нержавеющей стали. Блок геркона оборудован кабельным вводом, расположенным с торца корпуса или постоянно присоединенным кабелем.

Блоки геркона выпускаются в двух модификациях под условными номерами 200, 300.

Блоки магнита выпускаются в двух модификациях под условными обозначениями М 100, М 200.

Блоки геркона комплектуются сменными кабельными вводами различных исполнений:

• для открытой прокладки кабеля диаметром 6-12мм, 6-18мм (индекс в обозначении К);
• для присоединения бронированного кабеля диаметром 6-12мм, 6-18мм (индекс в обозначении B);
• для прокладки присоединяемого кабеля в трубе G1/2 (TG-1/2) или G3/4 (TG-3/4);
• для прокладки присоединяемого кабеля в металлорукаве (КМ8, КМ10, КМ12, КМ15, КМ18, КМ20).
