Описание Магнито-контакт ДПМ-2-исп.104(нерж. Металлорукав)

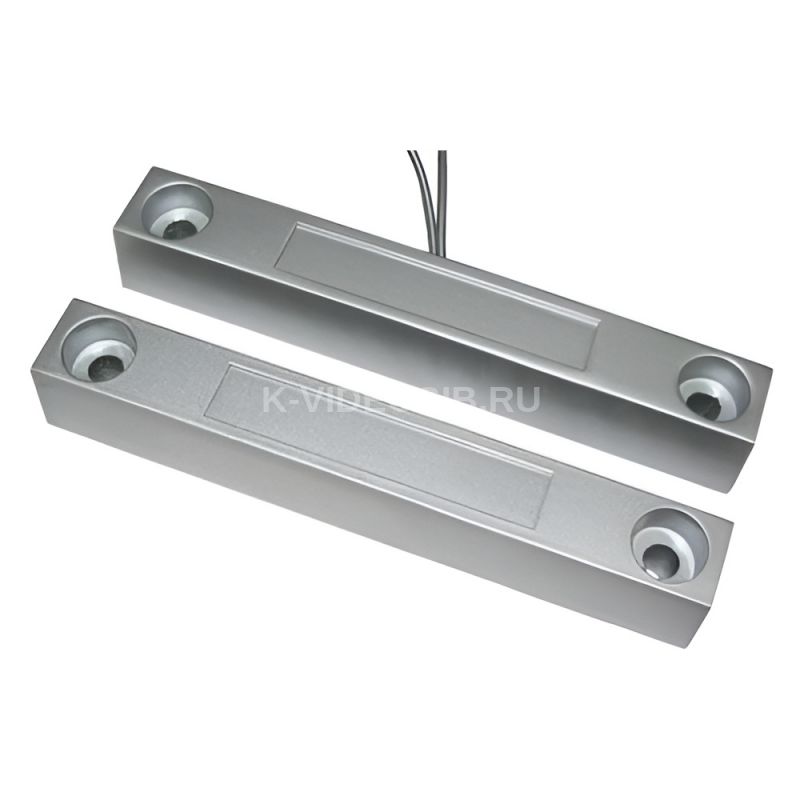

Магнито-Контакт ДПМ-2 исп.104 – точечный магнитоконтактный извещатель с нормально разомкнутым герконом, предназначенный для контроля подвижных конструкций (окон, дверей и др.) и технологических механизмов на смещение и открывание с последующей выдачей сигнала «тревога» на ПКП. Конструктивно состоит из блоков герконов и магнита, выполненных в малогабаритных алюминиевых корпусах IP68. Устанавливается накладным способом на магнитопроводные (металл) или немагнитопроводные (дерево, пластик и др.) основания с винтовым креплением к поверхности. Для удобства подключения снабжен кабельным выводом КСПВГ 2х0.2 в металлорукаве из нержавеющей стали.

Основные функции и особенности ДПМ-2 исп.104:

• 2-х блочная конструкция – блок герконов (магнитоуправляемый датчик) и блок магнита (задающий элемент);
• геркон с нормально разомкнутым контактом;
• состояние извещателя в зависимости от расстояние между герконом и магнитом:

      - до 30 – контакты замкнуты, извещатель в дежурном режиме;

      - более 70 мм – контакты разомкнуты, выдача сигнала «тревога»;

• корпусы блоков выполнены из алюминия;
• малые габариты и вес;
• защита IP68;
• устойчивость к ударам и вибрациям;
• кабельный вывод КСПВГ 2х0.2 в металлорукаве из нержавеющей стали длиной 1 м;
• стабильная работа при температуре воздуха -50…+50 °С;
• простой монтаж накладным способом с винтовым креплением к поверхности;
• возможность установки на магнитопроводные (металл) и немагнитопроводные (дерево, пластик и др.) конструкции.
• по заказу возможно изготовление извещателей с:

      - увеличенным расстоянием срабатывания;

      - кабельным выводом другой длины;

      - покрытием корпуса простыми, пороковыми или антивандальными красками.

Технические характеристики Магнито-контакт ДПМ-2-исп.104(нерж. Металлорукав)

ип применяемого геркона	нормально разомкнутый
Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии	30 мм и менее
Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии	70 мм и более
Коммутируемый ток	0.001-0.5 А
Коммутируемое напряжение	0.02-72 В
Максимальная коммутируемая мощность	10 Вт
Сопротивление замкнутых контактов	0,5 Ом
Материал корпуса	алюминий
Габаритные размеры геркона/магнита	90х20х20 мм
Вес геркона/магнита	0.065 кг / 0.1 кг
Степень защиты оболочки	IP68
Диапазон температур	-50 ... 50°С
Относительная влажность	98% при 35 °С
Кабельный вывод	КСПВГ 2х0.2 в металлорукаве из нержавеющей стали
Длина вывода	1 м
