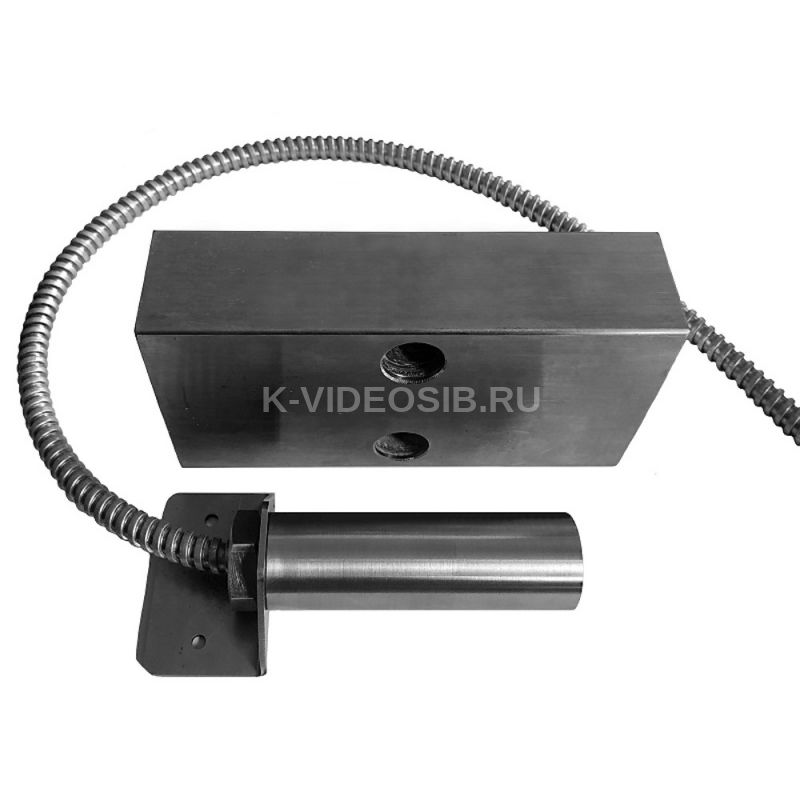

Описание Магнито-контакт ДМГ-40 (NO,NC,NO+NC,2NO,1NO+1NC,NO+NC NO+NC,2NC)

Датчик магнитный герконовый ДМГ (маркировка взрывозащиты 0Ex ia IIC T6 Ga Х / РО Ex ia I Ma Х) предназначен для контроля положения частей конструкций и механизмов, конструктивных элементов сооружений на открывание или смещение, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия) с последующей выдачей сигнала.

Датчики относятся к взрывозащищённому электрооборудованию групп I и II по ГОСТ 31610.0-2014 (IEC60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14:2011, ГОСТ 31438.2-2011 (EN 1127-2:2002) других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных средах, в том числе в подземных выработках шахт, рудников и их наземных строениях, опасных по рудничному газу и (или) горючей пыли.

Возможные взрывоопасные зоны применения, категории взрывоопасных смесей газов и паров с воздухом в соответствии с ГОСТ IEC60079-10-1-2011, ГОСТ Р МЭК 60079-20-1:2011 и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Техническое обслуживание датчиков должно проводиться в соответствии с требованиями ГОСТ IEC 60079-17:2011.

Технические характеристики Магнито-контакт ДМГ-40 (NO,NC,NO+NC,2NO,1NO+1NC,NO+NC NO+NC,2NC)

Конструктивное исполнение    2-х блочный Максимальный допуск соосности крепления датчика и магнита, не более, мм    20 Габаритные размеры, мм    блока геркона 108х60х36, блока магнитов: 190х80х40 (ДМГ-200), 160х80х40 (ДМГ-40, ДМГ-100) Масса (не более), кг    блока геркона 0.65, блока магнитов 2.75 Датчики рассчитаны для эксплуатации при температуре от минус 60°С до плюс 70°С при относительной влажности воздуха до 98% при температуре плюс 40°С Атмосферное давление, кПа    от 84 до 106.7 Средний срок службы, не менее, лет    8 Датчик не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) Длина кабеля, мм    1000* Сопротивление разомкнутых контактов не менее, кОм    200 Степень защиты оболочки по ГОСТ 14254-2015    IP66/IP68

Комплектность поставки Исполнительный блок в сборе с кабелем    1 шт. Задающий блок    1 шт. Паспорт    1 шт.
