Описание КСС КС-4

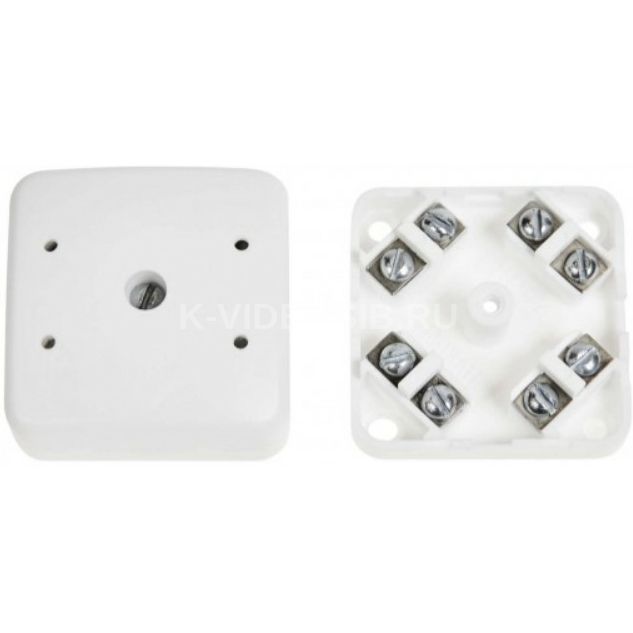

Коробка соединительная КС-4 предназначена для монтажа систем охранно-пожарной сигнализации, теленаблюдения, а также для монтажа других цепей переменного и постоянного тока.  Коробка конструктивно состоит из основания, внутри которого расположены 4 металлических контакта. Провода шлейфа зажимаются между контактами и гайками с помощью 8 винтов Ø 3 мм. Основание закрывается крышкой, которая крепится к нему с помощью винта самонарезающего.

Технические характеристики КСС КС-4

Ток через контакты коробки – не более 0,5 А. Напряжение, подаваемое на контакты коробки - не более 36 В. Переходное сопротивление двух контактов – не более 0,1 Ом. Количество коммутируемых цепей – 4. Количество точек присоединения проводов – 8. Электрическое сопротивление изоляции между токоведущими частями коробки – не менее 20 МОм. Масса коробки – не более 25 г. Степень защиты оболочкой IP 40 по ГОСТ 14254
