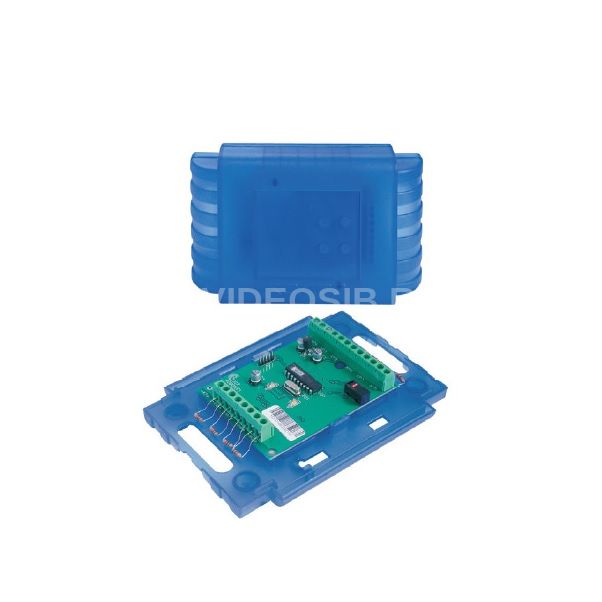

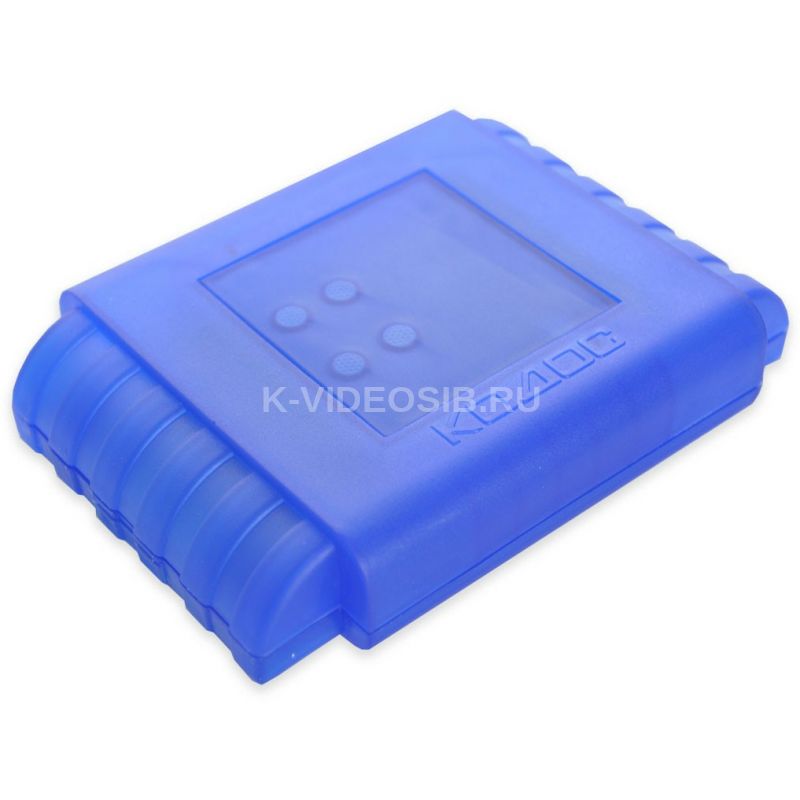

Описание КОДОС А-06/8

Адресный блок КОДОС А-06/8 предназначен для контроля состояния пожарных шлейфов («КЗ», «Тревога», «Норма», «Обрыв»), подключенных к токопотребляющим пожарным датчикам, и передачи информации в линию связи с прибором КОДОС А-20.

Функциональные возможности КОДОС А-06/8

• снабжен датчиком вскрытия корпуса;
• контроль восьми пожарных шлейфов;
• передача на центральную панель сообщений: «норма», «тревога», «короткое замыкание» и «обрыв шлейфа»;
• подключение к одному ППКОП «КОДОС А-20» до 25 адресных блоков «КОДОС А-06/8»;
• питание от линии связи или от внешнего источника питания.

Технические характеристики КОДОС А-06/8

• амплитуда напряжения в линии связи: - при питании от линии связи — 18 В ... 24 В; - при питании от внешнего источника — 18 В ... 24 В;
• ток потребления от линии связи: - при питании по линии связи — не более 20 мА; - при питании от внешнего источника — не более 0,5 мА;
• напряжение питания от внешнего источника — 18 В ... 24 В;
• ток потребления от внешнего источника — не более 19,5 мА;
• количество контролируемых шлейфов — 8;
• суммарный ток потребления пожарных датчиков в дежурном режиме на каждом шлейфе — не более 0,35 мА;
• сопротивление шлейфа — не более 100 Ом;
• длина пожарного шлейфа — не более 100 м;
• протокол связи с ППКОП «КОДОС А-20» - специализированный.
