Описание JSB-Systems 30.1.Off-(On) зеркальное золото

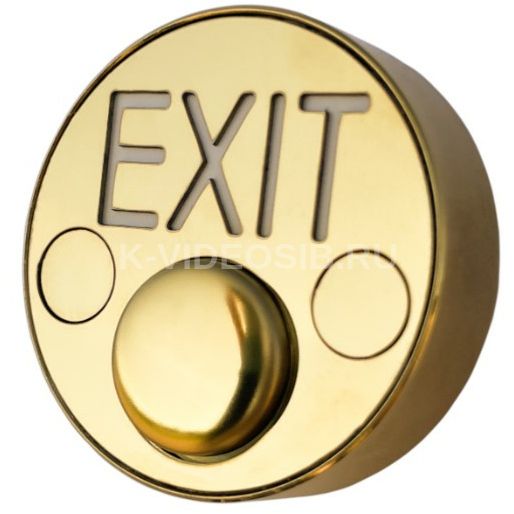

Накладная антивандальная механическая нормально разомкнутая кнопка с подсветкой контура нажимной части и надписи "EXIT". Корпус из дюралюминия и нержавеющей стали, имеет зеркальное многослойное гальваническое покрытие и напыление нитридом титана. Нажимная часть из нержавеющей стали покрытой нитридом титана.

Контактная группа из бериллиевой бронзы покрытой серебром. Максимально коммутируемый ток 1А при максимальном напряжении 36В. Питание подсветки +12В при потреблении 10мА. Средняя наработка на отказ- более 1млн. коммутаций. Всепогодная, но не допускает постоянного нахождения под открытым сильным дождем. В комплекте заглушки в цвет корпуса.

Комплект поставки.

Назначение выводов.

Красный - плюс питания подсветки (12 В). Черный - минус питания подсветки. Желтый (белый) - коммутируемые контакты.

Принципиальная схема изделия и назначение проводов показано на следующем рисунке:

Технические характеристики JSB-Systems 30.1.Off-(On) зеркальное золото

Контакты - нормально разомкнутые OFF-(ON). Питание подсветки - 12 В, 10 мА. Коммутируемое напряжение - до 36 В. Максимальный коммутируемый ток - до 2 А. Ресурс- 1'000'000 коммутаций. Габаритные размеры - Ø39x15 мм. Материал - алюминиевый сплав с порошковым покрытием. Изделие предназначено для эксплуатации как внутри помещений, так и на улице. Температура окружающей среды: от - 40 °С до + 55 °С. По возможности следует избегать прямого попадания на изделие атмосферных осадков, прямых солнечных лучей, песка, пыли.
