Описание ITK LC3-C5E04-139

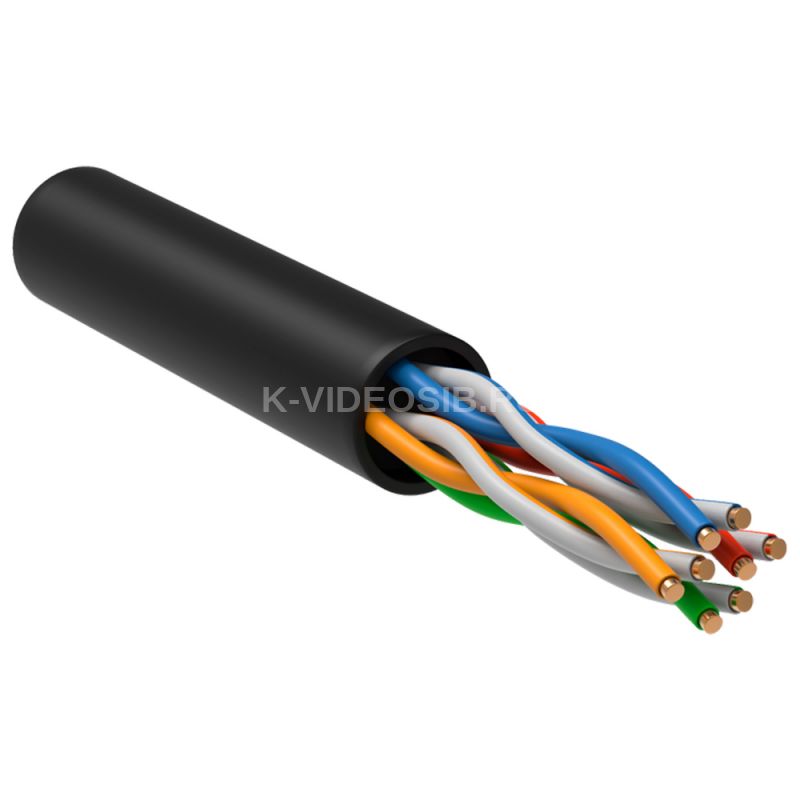

ITK Витая пара U/UTP кат.5E 4х2х24AWG solid LDPE черный (305м)

IEK LC3-C5E04-139. Кабель ITK категории 5е для внешней прокладки 4х парный U/UTP в оболочке LDPE, цвет черный. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры между зданиями, для магистральных подсистем и для организации уличной «последней мили». Благодаря современному высокотехнологичному оборудованию и качественным материалам изготавливаемые кабели обладают стабильными превосходными характеристиками, отвечающие самым современным международным стандартам и сохраняющимися на протяжении всего срока службы.

Преимущества

• Увеличенная прочность внешней оболочки и устойчивость к УФ-излучению.
• Применимы для сетей PBX, ISDN, IEEE 802.3 10BASE-T, 100BASE-T, 1000BASE-T, 2.5GBASE-T, EIA RS 232/485, Token Ring, ТВ.
• Соответствие международным стандартам.
• В рабочем диапазоне частот передаточные характеристики кабеля ITK превосходят граничные значения, определяемые стандартами.
• Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
• Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
• Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
• Удобная и понятная маркировка.
• Минимальные сроки поставки.
• Сертификация по ГОСТ Р.

Особенности конструкции

В основе LAN-кабеля ITK лежат витые пары, образованные двумя медными однопроволочными жилами, покрытыми изоляцией из полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки. Витые пары защищены внешней оболочкой, которая изготавливается из полиэтилена повышенной прочности, устойчивого к ультрафиолетовому излучению и большим перепадам температур. Для лучшей устойчивости к электромагнитным помехам под оболочкой может быть защитный экран. Витая пара внешней прокладки представлена категориями 5Е и 6. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 2 до 100; они могут быть дополнительно экранированы фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются на деревянных барабанах по 305 и 500 метров.

Технические характеристики ITK LC3-C5E04-139

Категория    5E Размер AWG    24 Диаметр проводника, мм    0.51 Материал проводника    Медь Экран поверх скрутки    Нет Экран поверх элемента скрутки    Нет Материал внешн оболочки    Прочее Класс проводника    Класс 1 (однопроволочная жила) Количество элементов скрутки    4 Количество жил    8 Температура эксплуатации, °C    -60...60 Цвет внешн оболочки    Черный Внешний диаметр кабеля, мм    5,2±0,2 Длина кабеля, м    305 Класс огнестойкости    О2.8.2.5.4 Свободный от галогенов    Нет С пониженным дымовыделением    Нет Тип скрутки    Повив Рабочее напряжение, В    ≤ 48 Макс рассогласование емкости пФ на 100м    160 Номинальная скорость передачи, процентов    69 Номин сечение проводника, мм²    0,20 Макс взаимная емкость на длине 100 метров, нФ    5.6 С металлическим тросом    Нет Частота сигнала, МГц    100 Марка кабеля/провода    U/UTP Элемент скрутки    Парный Макс сопр постоян току на 100м и 20°С не более, Ом    9,5 Макс контактное сопротивление, мОм    20 Волновое сопротивление, Ом    100 NVP показатель , процентов    69 Электрическая прочность диэлектрика    1000 С пониженным дымовыделением    Нет Маркировка жил    Цвет Прокладка в земле    Нет Сопротивление изоляции, мОм    5000 Изоляция жилы    Твердый полиэтилен Устойчивость к УФ-излучению    Да Монтажная температура, °C    -10...60 Температура при эксплуат в неподвижн состоянии-без движ, °C    -60...60
