Описание ITK LC1-C6A04-611

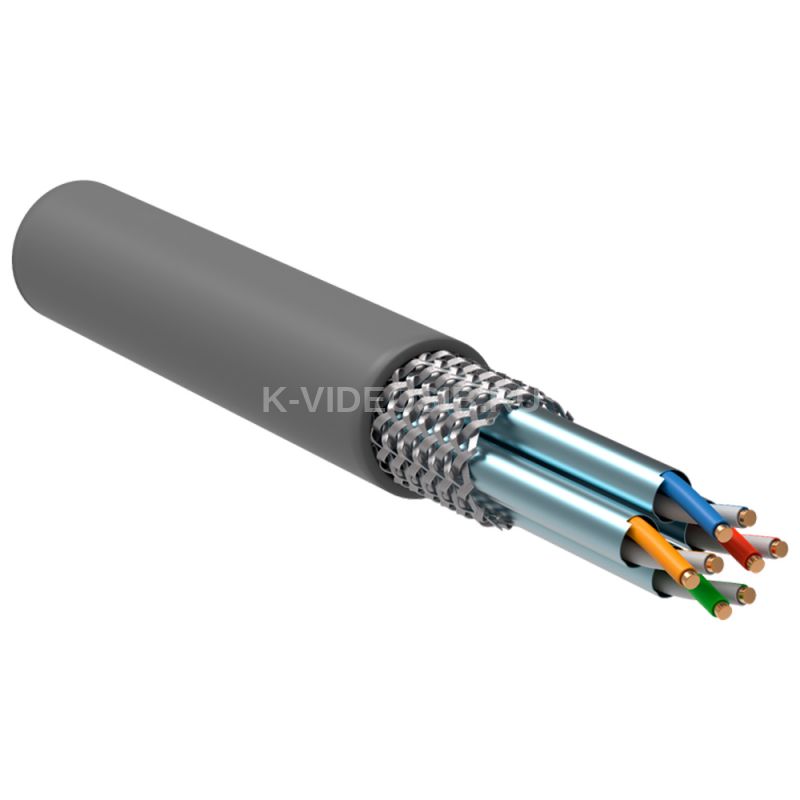

ITK Витая пара S/FTP кат.6A 4х2х23AWG solid PVC серый (305м) . Кабель ITK категории 6А для внутренней прокладки 4х парный S/FTP в оболочке ПВХ, цвет серый. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры зданий, для магистральных и горизонтальных подсистем и для организации «последней мили». Благодаря современному высокотехнологичному оборудованию и качественным материалам изготавливаемые кабели обладают стабильными превосходными характеристиками, отвечающие самым современным международным стандартам и сохраняющимися на протяжении всего срока службы.

Преимущества

• Применимы для сетей ISDN, 10baseT, 100baseT, 1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
• Соответствие международным стандартам.
• Расширенный частотный диапазон.
• Экранированные кабели прекрасно защищают сети от больших электромагнитных помех и излучений.
• Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
• Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
• Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
• Удобная и понятная маркировка.
• Минимальные сроки поставки.
• Сертификация по ГОСТ Р.

Особенности конструкции

В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.

Технические характеристики ITK LC1-C6A04-611

Категория    6A (IEC) Размер AWG    23 Диаметр проводника, мм    0.57 Материал проводника    Медь Экран поверх скрутки    Оплетка Экран поверх элемента скрутки    Фольга Материал внешн оболочки    ПВХ (PVC) Класс проводника    Класс 1 (однопроволочная жила) Количество элементов скрутки    4 Количество жил    8 Температура эксплуатации, °C    -20...60 Цвет внешн оболочки    Серый Внешний диаметр кабеля, мм    7,5±0,4 Длина кабеля, м    305 Класс огнестойкости    О1.8.2.5.4 Свободный от галогенов    Нет С пониженным дымовыделением    Нет Тип скрутки    Повив Рабочее напряжение, В    ≤ 48 Марка кабеля/провода    S/FTP Элемент скрутки    Парный Сопротивление изоляции, мОм    5000 Прокладка в земле    Нет Волновое сопротивление, Ом    100 Монтажная температура, °C    -10...50 NVP показатель , процентов    74 Изоляция жилы    Вспененный полиэтилен Макс взаимная емкость на длине 100 метров, нФ    5.6 С металлическим тросом    Нет Макс сопр постоян току на 100м и 20°С не более, Ом    9,38 Электрическая прочность диэлектрика    1000 Макс рассогласование емкости пФ на 100м    330 Макс контактное сопротивление, мОм    20 С пониженным дымовыделением    Нет Устойчивость к УФ-излучению    Нет Маркировка жил    Цвет Номинальная скорость передачи, процентов    74 Номин сечение проводника, мм²    0,25 Частота сигнала, МГц    500 Температура при эксплуат в неподвижн состоянии-без движ, °C    -20...60
