Описание ITK LC1-C604-327

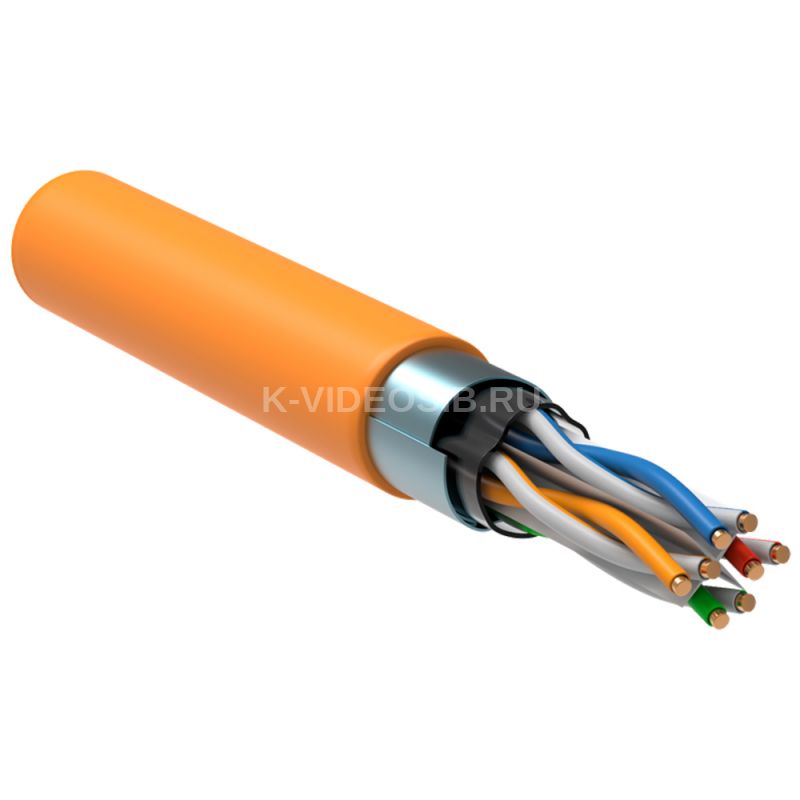

Кабель ITK категории 6 для внутренней прокладки 4х парный F/UTP в оболочке LSZH, цвет оранжевый. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры внутри здания, для магистральных подсистем и для организации «последней мили». Срок службы: 15 лет.

Преимущества

• Широкий ассортимент кабеля.
• Материал изготовления проводников витых пар - высококачественная электротехническая медь.
• Защита сетей от электромагнитных помех и излучений благодаря экранированному кабелю.
• Исполнение оболочек соответствует нормам пожарной безопасности (негорючие, нетоксичные, с низким газо- и дымо- выделением), что подтверждают сертификаты ГОСТ Р.
• Удобная и понятная маркировка.
• Соответствие ГОСТ Р 54429-2011, международному стандарту ISO/IEC:2002(Е), классу огнестойкости IEC 60332-1.
• Минимальные сроки поставки.
• ITK Витая пара F/UTP кат.6 4х2х23AWG solid LSZH нг(А)-HF оранжевый (305м)

Особенности конструкции

В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.

Технические характеристики ITK LC1-C604-327

Категория    6 Размер AWG    23 Диаметр проводника, мм    0.57 Материал проводника    Медь Экран поверх скрутки    Фольга Экран поверх элемента скрутки    Нет Материал внешн оболочки    Прочее Класс проводника    Класс 1 (однопроволочная жила) Количество элементов скрутки    4 Количество жил    8 Температура эксплуатации, °C    -20...60 Цвет внешн оболочки    Оранжевый Внешний диаметр кабеля, мм    7,5±0,2 Длина кабеля, м    305 Класс огнестойкости    нг(А)-HF Свободный от галогенов    Да С пониженным дымовыделением    Да Тип скрутки    Повив Рабочее напряжение, В    ≤ 48 Марка кабеля/провода    F/UTP Электрическая прочность диэлектрика    1000 С пониженным дымовыделением    Да Элемент скрутки    Парный Прокладка в земле    Нет Сопротивление изоляции, мОм    5000 Маркировка жил    Цвет NVP показатель , процентов    72 Изоляция жилы    Твердый полиэтилен Макс контактное сопротивление, мОм    20 С металлическим тросом    Нет Частота сигнала, МГц    250 Макс сопр постоян току на 100м и 20°С не более, Ом    9,38 Номинальная скорость передачи, процентов    72 Монтажная температура, °C    -10...50 Номин сечение проводника, мм²    0,25 Устойчивость к УФ-излучению    Нет Макс взаимная емкость на длине 100 метров, нФ    5.6 Макс рассогласование емкости пФ на 100м    150 Волновое сопротивление, Ом    100 Температура при эксплуат в неподвижн состоянии-без движ, °C    -20...60
