Описание ITK LC1-C604-111

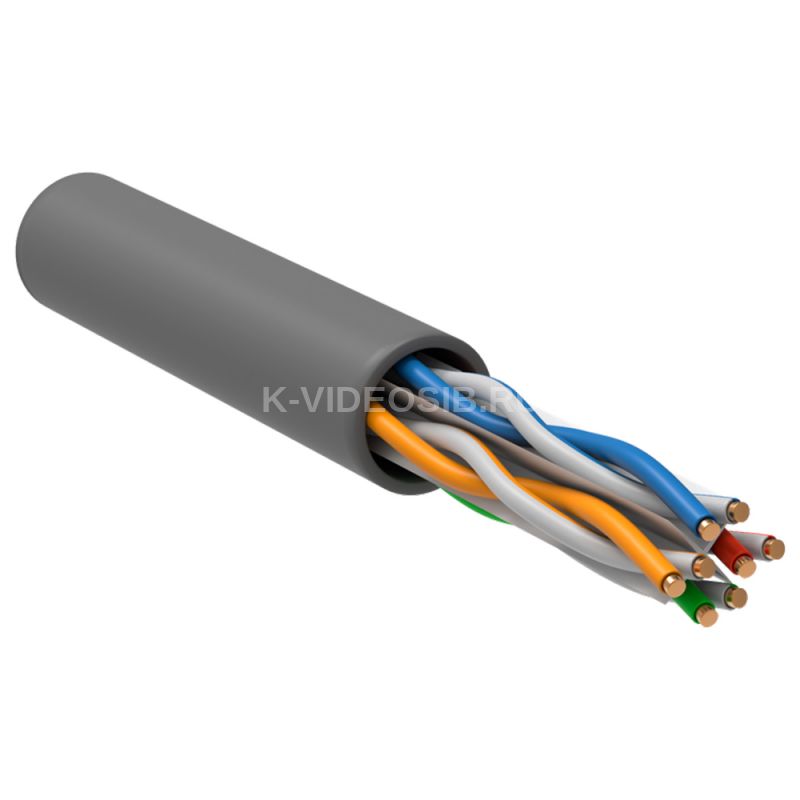

ITK Витая пара U/UTP кат.6 4х2х23AWG solid PVC серый (305м) IEK LC1-C604-111. Кабель ITK категории 6 для внутренней прокладки 4х парный U/UTP в оболочке ПВХ, цвет серый. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры зданий, для магистральных и горизонтальных подсистем и для организации «последней мили».

Преимущества

• Применимы для сетей ISDN, 10baseT, 100baseT, 1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
• Соответствие международным стандартам.
• Расширенный частотный диапазон.
• Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
• Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
• Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
• Удобная и понятная маркировка.
• Минимальные сроки поставки.
• Сертификация по ГОСТ Р.
• ITK Витая пара U/UTP кат.6 4х2х23AWG solid PVC серый (305м)

Особенности конструкции

В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.

Технические характеристики ITK LC1-C604-111

Категория    6 Размер AWG    23 Диаметр проводника, мм    0.55 Материал проводника    Медь Экран поверх скрутки    Нет Экран поверх элемента скрутки    Нет Материал внешн оболочки    ПВХ (PVC) Класс проводника    Класс 1 (однопроволочная жила) Количество элементов скрутки    4 Количество жил    8 Температура эксплуатации, °C    -20...60 Цвет внешн оболочки    Серый Внешний диаметр кабеля, мм    6,5±0,2 Длина кабеля, м    305 Класс огнестойкости    О1.8.2.5.4 Свободный от галогенов    Нет С пониженным дымовыделением    Нет Тип скрутки    Повив Рабочее напряжение, В    ≤ 48 Изоляция жилы    Твердый полиэтилен С пониженным дымовыделением    Нет С металлическим тросом    Нет Электрическая прочность диэлектрика    1000 Номинальная скорость передачи, процентов    69 Номин сечение проводника, мм²    0,23 Маркировка жил    Цвет Монтажная температура, °C    -10...50 Элемент скрутки    Парный NVP показатель , процентов    69 Марка кабеля/провода    U/UTP Волновое сопротивление, Ом    100 Частота сигнала, МГц    250 Макс взаимная емкость на длине 100 метров, нФ    5.6 Макс рассогласование емкости пФ на 100м    150 Сопротивление изоляции, мОм    5000 Устойчивость к УФ-излучению    Нет Макс контактное сопротивление, мОм    20 Макс сопр постоян току на 100м и 20°С не более, Ом    9,38 Прокладка в земле    Нет Температура при эксплуат в неподвижн состоянии-без движ, °C    -20...60
