Описание ITK LC1-C5E10-121

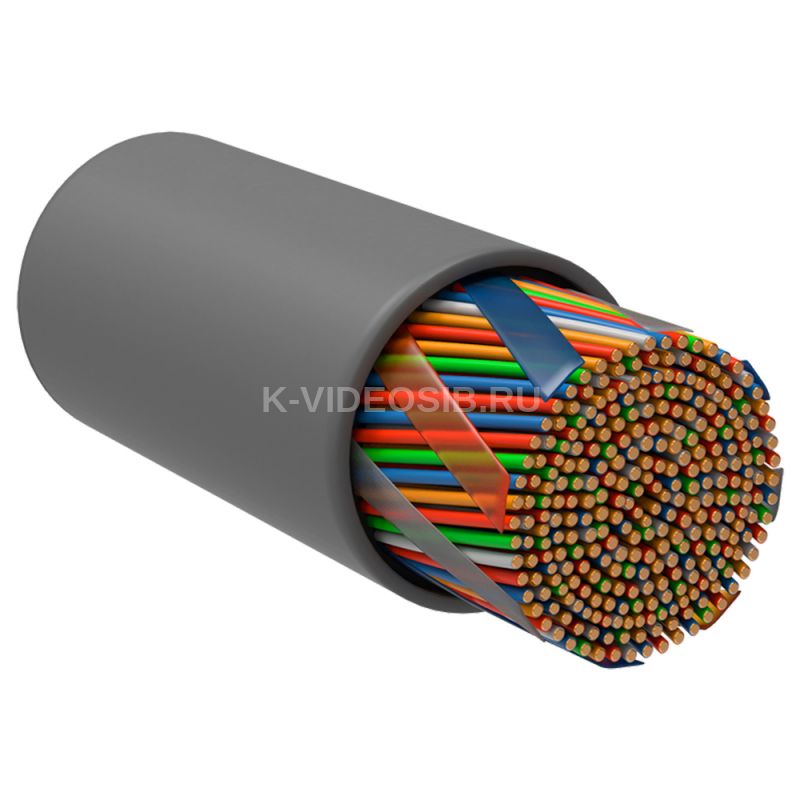

ITK Витая пара U/UTP кат.5E 10х2х24AWG solid LSZH нг(А)-HF серый (305м)  IEK LC1-C5E10-121. Многопарный кабель на основе витой пары проводников ITK используются для организации магистральных кабельных сегментов для передачи по ним данных и голосовых приложений. Материал проводника - медь. Кабель для внутренней прокладки на 10 пар в типоисполнении оболочки LSZH категории 5е неэкранированный.

Срок службы: 15 лет

Преимущества

• Применимы для сетей ISDN, 10baseT, 100baseT, 1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
• Соответствие международным стандартам.
• Расширенный частотный диапазон.
• Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
• Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
• Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
• Удобная и понятная маркировка.
• Сертификация по ГОСТ Р.

Особенности конструкции

• В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой.
• Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов).
• Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными.
• Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок.
• На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.

Технические характеристики ITK LC1-C5E10-121

Категория    5E Размер AWG    24 Диаметр проводника, мм    0.48 Материал проводника    Медь Экран поверх скрутки    Нет Экран поверх элемента скрутки    Нет Материал внешн оболочки    Прочее Класс проводника    Класс 1 (однопроволочная жила) Количество элементов скрутки    10 Количество жил    20 Температура эксплуатации, °C    -20...60 Цвет внешн оболочки    Серый Внешний диаметр кабеля, мм    7,8±0,2 Длина кабеля, м    305 Класс огнестойкости    нг(А)-HF Свободный от галогенов    Да С пониженным дымовыделением    Да Тип скрутки    Повив Рабочее напряжение, В    ≤ 48 Макс взаимная емкость на длине 100 метров, нФ    5.6 Макс контактное сопротивление, мОм    20 Номинальная скорость передачи, процентов    69 Электрическая прочность диэлектрика    1000 Изоляция жилы    Твердый полиэтилен Частота сигнала, МГц    100 NVP показатель , процентов    69 Монтажная температура, °C    -10...50 Устойчивость к УФ-излучению    Нет Элемент скрутки    Парный Номин сечение проводника, мм²    0,18 Прокладка в земле    Нет Маркировка жил    Цвет Марка кабеля/провода    U/UTP Макс сопр постоян току на 100м и 20°С не более, Ом    9,5 С пониженным дымовыделением    Да Сопротивление изоляции, мОм    5000 Макс рассогласование емкости пФ на 100м    160 С металлическим тросом    Нет Волновое сопротивление, Ом    100 Температура при эксплуат в неподвижн состоянии-без движ, °C    -20...60
