Описание ITK LC1-C5E02-311

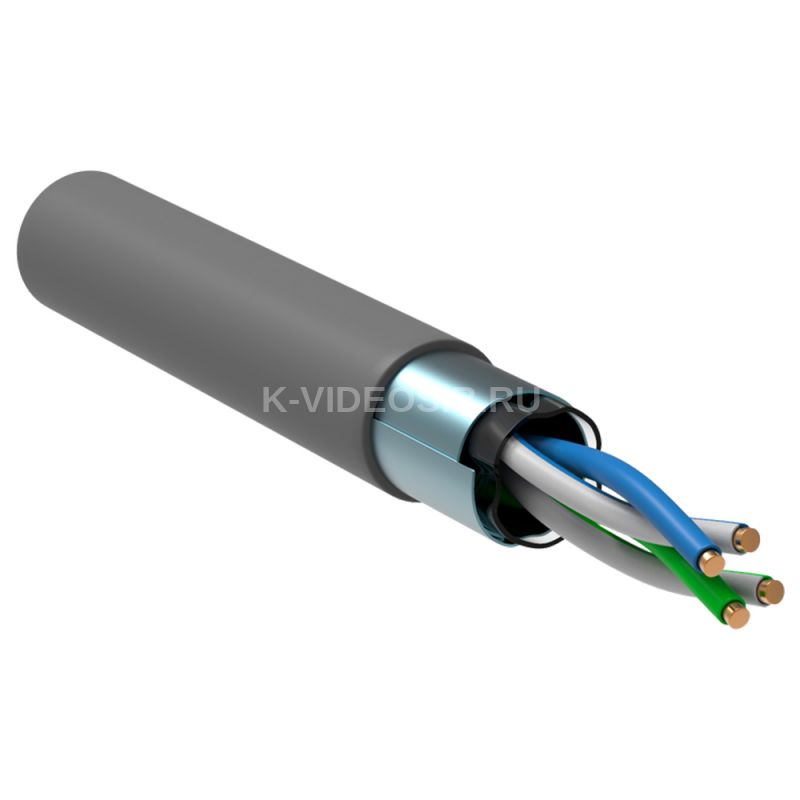

ITK Витая пара F/UTP кат.5E 2х2х24AWG PVC серый (500м) IEK LC1-C5E02-311. Кабель ITK категории 5e для внутренней прокладки 2х парный F/UTP в оболочке ПВХ, цвет серый. Применяется для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры зданий, для магистральных и горизонтальных подсистем и для организации «последней мили».

Преимущества

• Применимы для сетей ISDN, 10baseT, 100baseT, 1000baseT, EIA RS 232/485, 155 Mbit ATM, Token Ring.
• Соответствие международным стандартам.
• Расширенный частотный диапазон.
• Экранированные кабели прекрасно защищают сети от больших электромагнитных помех и излучений.
• Проводники витых пар изготовлены из высококачественной цельнотянутой меди.
• Возможно исполнение в оболочках, соответствующих нормам пожарной безопасности.
• Большой выбор типов кабеля в зависимости от требований и нужд заказчика.
• Удобная и понятная маркировка.
• Минимальные сроки поставки.
• Сертификация по ГОСТ Р.

Особенности конструкции

Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах." height="223" src="https://cdn-02.iek.ru/imgproxy/HLWdd9qeIUC7B7ibwYt_vD_QTZ_YEmTx-Qx77ZGV-lM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzZjY2UzZjJhNWZiMGRmMDM5YzY0MWU2NmJlNjJhMjI4ZmY3ZTIzYjlhMTE4YWQyYjAwZjg0M2UyYjFlNTFiNTEuanBn.avif" width="223" />

В основе LAN-кабеля ITK лежат пары, образованные двумя токопроводящими медными проводниками, покрытыми изоляцией из ПВХ или полиэтилена высокой плотности, скрученные между собой с определенным шагом повивки и защищенные внешней оболочкой. Токопроводящие проводники могут быть однопроволочными и многопроволочными. Последние применяются в кабелях, используемых для изготовления коммутационных шнуров (патч-кордов). Кабели в зависимости от рабочей частоты делятся на категории 5Е, 6, 6А и 7. Количество пар под оболочкой в зависимости от типа витой пары варьируется от 1 до 100; они могут быть экранированными и неэкранированными. Оболочка витой пары для внутренней прокладки в основном производится из ПВХ, полиэтилена или материала на основе комбинаций полиэтилена, поливинилхлорида и специальных добавок, замедляющего горение, малодымного и не содержащего галогенов в продуктах горения (LSZH), и также может быть неэкранированной или экранированной фольгой, металлической лентой или оплеткой из металлических проволок. На кабелях ITK нанесена маркировка с указанием категории кабеля, количества пар, типа и диаметра медного проводника, а также мерные метки длины через каждый метр. Кабели поставляются в картонных коробках по 305 и 500 метров или на деревянных барабанах.

Технические характеристики ITK LC1-C5E02-311

Категория    5E Размер AWG    24 Диаметр проводника, мм    0.51 Материал проводника    Медь Экран поверх скрутки    Фольга Экран поверх элемента скрутки    Нет Материал внешн оболочки    ПВХ (PVC) Класс проводника    Класс 1 (однопроволочная жила) Количество элементов скрутки    2 Количество жил    4 Температура эксплуатации, °C    -20...60 Цвет внешн оболочки    Серый Внешний диаметр кабеля, мм    5,2±0,2 Длина кабеля, м    500 Класс огнестойкости    О1.8.2.5.4 Свободный от галогенов    Нет С пониженным дымовыделением    Нет Тип скрутки    Повив Рабочее напряжение, В    ≤ 48 Номин сечение проводника, мм²    0,20 Электрическая прочность диэлектрика    1000 NVP показатель , процентов    69 Маркировка жил    Цвет Волновое сопротивление, Ом    100 Макс сопр постоян току на 100м и 20°С не более, Ом    9,5 Изоляция жилы    Твердый полиэтилен Сопротивление изоляции, мОм    5000 Макс контактное сопротивление, мОм    20 С металлическим тросом    Нет Частота сигнала, МГц    100 Монтажная температура, °C    -10...50 С пониженным дымовыделением    Нет Элемент скрутки    Парный Макс рассогласование емкости пФ на 100м    160 Прокладка в земле    Нет Макс взаимная емкость на длине 100 метров, нФ    5.6 Номинальная скорость передачи, процентов    69 Устойчивость к УФ-излучению    Нет Марка кабеля/провода    F/UTP Температура при эксплуат в неподвижн состоянии-без движ, °C    -20...60
