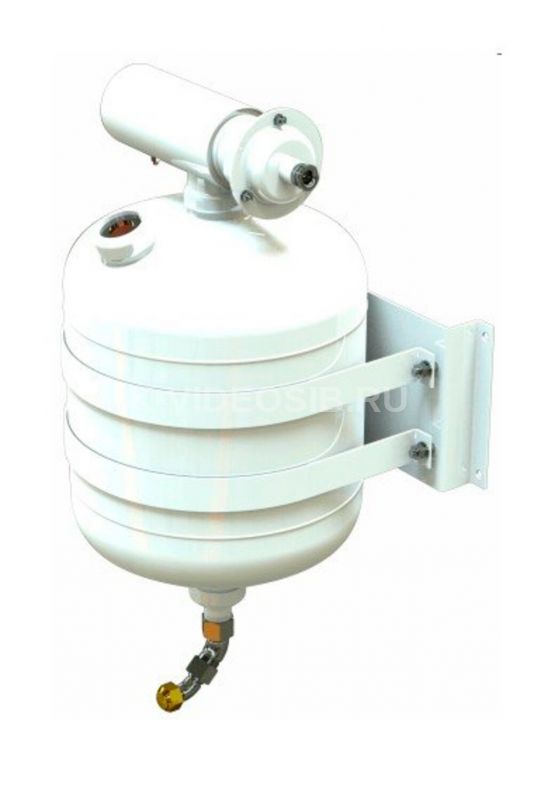

Описание Источник плюс МУПТВ-30-ГЗ-ВД(tºC = -50) с форсункой «ТРВ-Тунгус-Df»

Модуль пожаротушения тонкораспылённой водой, предназначен для локализации и тушения пожаров классов А, В и электрооборудования, находящегося под напряжением до 1000 В. МУПТВ не предназначены для тушения пожаров: - веществ, реагирующих с водой (щелочные и щелочноземельные металлы); - веществ, горение которых может происходить без доступа воздуха.

Могут быть выполнены в четырех исполнениях с температурными диапазонами эксплуатации от плюс 5 до плюс 50ºС, от минус 10 до плюс 50ºС, от минус 30 до плюс 50ºС и от минус 50 до плюс 50ºС. Эксплуатация МУПТВ допускается при относительной влажности не более 95% при температуре 25°С.

Предназначен как для тушения локальных очагов пожара, так и для пожаротушения всего помещения по площади.

МУПТВ не предназначены для тушения пожаров: - веществ, реагирующих с водой (щелочные и щелочноземельные металлы); - веществ, горение которых может происходить без доступа воздуха.

Является исполнительным элементом в автоматических и автономных установках пожаротушения. МУПТВ является изделием многоразового использования.

Технические характеристики Источник плюс МУПТВ-30-ГЗ-ВД(tºC = -50) с форсункой «ТРВ-Тунгус-Df»

Основные технические характеристики:

Вместимость корпуса, л 33,0+0,8 Габаритные размеры, мм, не более: а) МУПТВ: - диаметр 340 - длина 745 б) МУПТВ в кронштейне настенного крепления: - длина 745 - ширина 462 - высота 387 в) МУПТВ в стапеле напольного крепления: - длина 816 - ширина 424 - высота 375

Масса, кг, не более: - МУПТВ без ОТВ 15,0 - кронштейна настенного крепления с двумя хомутами 5,5 - стапеля напольного крепления с двумя хомутами 17,5

Объем, дм3 (масса, кг) ОТВ в МУПТВ с температурным диапазоном эксплуатации: - от плюс 5 до плюс 50ºС 30,0+0,5 (32,3+0,54) - от минус 10 до плюс 50ºС 30,0+0,5 (32,3+0,54) - от минус 30 до плюс 50ºС 30,0+0,5 (34,2+0,57) - от минус 50 до плюс 50ºС 30,0+0,5 (36,2+0,6)

Масса МУПТВ полная, кг, не более, для температурного диапазона эксплуатации: - от плюс 5 до плюс 50ºС 44,5 - от минус 10 до плюс 50ºС 46,9 - от минус 30 до плюс 50ºС 48,8 - от минус 50 до плюс 50ºС 50,8

Инерционность МУПТВ (время с момента подачи пускового импульса на элемент электропусковой модуля до момента начала выхода ОТВ из выпускного отверстия насадка - распылителя), с, не более 4

Время выпуска ОТВ, с, не более: - из 6-ти насадков-распылителей «ТРВ-Тунгус-S» 10 - из одного насадка-распылителя «ТРВ-Тунгус-Sf» 10 - из 6-ти насадков-распылителей «ТРВ-Тунгус-V» 20 - из одного насадка-распылителя «ТРВ-Тунгус-Df» или «ТРВТунгус-Dс» через переходник для направленной подачи ОТВ 9

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-S», кг/с, не менее, для температурного диапазона эксплуатации: - от минус 10 до плюс 50ºС 0,54 - от минус 30 до плюс 50ºС 0,57 - от минус 50 до плюс 50ºС 0,6

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-Sf», кг/с, не менее, для температурного диапазона эксплуатации: - от плюс 5 до плюс 50ºС 3,0 - от минус 10 до плюс 50ºС 3,2 - от минус 30 до плюс 50ºС 3,4 - от минус 50 до плюс 50ºС 3,6

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-V», кг/с, не менее, для температурного диапазона эксплуатации: - от плюс 5 до плюс 50ºС 0,25 - от минус 10 до плюс 50ºС 0,27 - от минус 30 до плюс 50ºС 0,285 - от минус 50 до плюс 50ºС 0,3

Расход ОТВ через насадок-распылитель «ТРВ-Тунгус-Df» или «ТРВ-Тунгус-Dс», кг/с, не менее, для температурного диапазона эксплуатации: - от минус 10 до плюс 50ºС 3,6 - от минус 30 до плюс 50ºС 3,8 - от минус 50 до плюс 50ºС 4,0

- Максимальное рабочее давление, МПа 3,5 - Давление срабатывания предохранительного клапана 4,0…5,25

Габаритные размеры двигателя крупногабаритного транспорта или другого пожароопасного оборудования плотной компоновки при тушении 6-ю насадками-распылителями «ТРВТунгус-V», (ВхLхН), м 1,35х1,7х1,5

Защищаемая площадь, м2, при тушении очагов пожара классов А и В насадками-распылителями «ТРВ-Тунгус-S» заданного количества с высоты (3 ) 1 0,5 +− м: - четырьмя насадками-распылителями; 18,0 - пятью насадками-распылителями; 22,5 - шестью насадками-распылителями 27,0

Максимальные ранги модельных очагов пожара класса В, определяющие защищаемые площади при пожаре открытых проливов ЛВЖ и ГЖ, и их количество при тушении на открытой площадке или в помещении насадками-распылителями «ТРВ-Тунгус-Sf» высоты (3 ) 1 0,5 +− м: - одним насадком-распылителем; 1 шт. 233В*) - двумя насадками-распылителями; 2 шт. 144В*) - тремя насадками распылителями 3 шт. 113В*)

- Максимальная длина трубной разводки, м 16 - Максимальное число поворотов направляющего трубопровода под углом 90º, шт. 8

Характеристики цепи элемента электропускового - безопасный ток проверки цепи, А, не более 0,03 - ток срабатывания, А, не менее 0,2 - электрическое сопротивление, Ом 8…16

Примечание: *) - согласно ГОСТ Р 53286-2009 модельные очаги пожара рангов 113В, 144В и 233В – это поверхности горящего бензина в виде кругов диаметрами соответственно 2,15; 2,4 и 3,05 м, имеющие площади соответственно 3,58; 4,52 и 7,32 м2
