Описание IPTRONIC IPT-PS3-E6P4S2SCIO(rev.2)

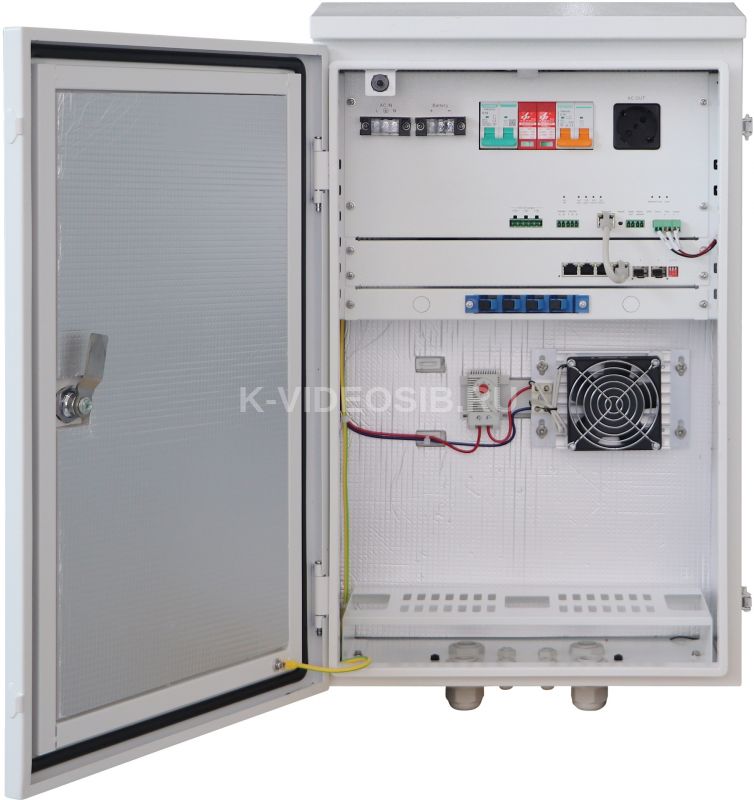

IPTRONIC IPT-PS3-E6P4S2SCIO rev.2 - всепогодный шкаф коммутации с резервированным питанием и отсеком для установки внешних аккумуляторных батарей. Класс пыле- влаго- защиты IP66. В составе встроенный коммутатор на 4 PoE порта; смарт-контроллер с возможностью дистанционного мониторинга и управления параметрами оборудования с помощью ПО; оптический бокс, элементы электрических защит и управления климатом.

Ключевые особенности

• Дистанционный мониторинг и управление параметрами подключенного к смарт-контроллеру оборудования с помощью программного обеспечения
• Интерфейсы для подключения к смарт-контроллеру: входы и выходы постоянного и переменного тока, релейные входы и выходы типа «сухой контакт», RS-232; RS-485, Ethernet (RJ-45)
• Бесперебойный источник питания с выходной мощностью 240Вт
• Отсек под установку 2 аккумуляторных батарей 12В 12А/ч
• Неуправляемый PoE коммутатор с функцией WatchDog. Порты: 4 х RJ45, 2 х SFP.
• Суммарный бюджет PoE до 120Вт
• Регулировка внутреннего климата: термореле, вентилятор, нагреватель 50Вт
• Оптический бокс на 4 разъема SC simplex
• Электрические защиты: 2х полюсные автоматы постоянного (10А), переменного (16А) тока и грозозащита
• Корпус с классом пыле- влаго- защиты IP66.
• Антикоррозийная обработка, подходит для длительного использования

Комплектация:

1. 1 x Неуправляемый PoE коммутатор. 120Вт бюджет, 4 порта RJ45 PoE (до 30Вт на порт), 10/100/1000Mbps + 2 (SFP) оптических порта 1000Mbps
2. 1 х Смарт контроллер со встроенным датчиком температуры и влажности
3. 1 х Датчик открытия двери
4. 1 x Вентилятор
5. 1 x AC устройство защитного отключения переменного тока
6. 1 x DC устройство защитного отключения постоянного тока
7. 1 x Устройство грозозащиты
8. 1 x Оптический бокс под одномодовый кабель на 4 порта SC
9. 1 x Контроллер температуры с нагревательным элементом (до 50Вт)
10. 1 х Модуль питания (240Вт) с поддержкой функции зарядки и разрядки АКБ
11. 1 х Полка для установки 2 АКБ по 12В 12А/ч

Технические характеристики IPTRONIC IPT-PS3-E6P4S2SCIO(rev.2)

Шкаф

• Вход питания: Переменный ток AC 100~240В, 50/60Гц,10A
• Источник бесперебойного питания: Вход переменный ток AC 220В, Выход DC 12В, Выходная мощность 240Вт,
• Возможность подключения внешних АКБ 12В, заряд /разряд внешних АКБ
• Батарея: Подключение внешних АКБ 12В (в комплект не входит)
• Преобразователь : Преобразователь напряжения из DC 12В в DC53.5В, 200Вт
• AC выход: Управляемый выход 220V AC, 10A, используется евророзетка
• (без подключения к резервному питанию), удаленный мониторинг напряжения и силы тока
• DC выход: 3 выхода 12В DC, 3A (с подключением к резервному питанию), дистанционное управление и мониторинг
• Смарт-контроллер: Интерфейсы RS232; RS485; Сетевой порт 10/100Мб;
• Встроенный датчик температуры и влажности
• Релейный вход «сухой контакт» - 3шт, 1й вход настроен на датчик открытия двери
• Кнопка перезагрузки (зажать на 5сек для сброса на заводские настройки)
• Оптический бокс: 4 разъема SC Simplex под одномодовый кабель
• Нагреватель: Питание AC 220В, 50Вт (без резервного питания), термостат
• Защита: Автоматический выключатель AC 16A 2P
• Автоматический выключатель DC 10A 2P
• Грозозащита
• Гермовводы: 4*PG7+4*M25
• Монтаж: на стену, на столб
• Вентиляционный клапан: 2*M5
• Класс пыле- влаго- защиты: IP66
• Температура эксплуатации: -40℃~ 75℃
• Температура хранения: -40℃~ 85℃
• Влажность (без конденсата): 0~95%
• Габариты (В×Ш×Г): 650×400×230мм
• Материал: Металл
• Цвет: Белый
• Вес нетто: 22кг

Коммутатор

• Потребляемая мощность: Собственное потребление (без нагрузки) <5Вт,
• PoE максимальная выходная мощность 120Вт
• Нисходящие порты: Порты 1~4 - 10/100/1000 Base-T RJ45 PoE (до 30Вт) (IEEE802.3af/at)
• Порт 4 используется для подключения смарт-контроллера
• Восходящие порты: Порты 5~6 1000 Base-X SFP
• Режимы работы: Dip1 "Extend": скорость 10мбит/с, дистанция передача PoE 250м, порты изолированы, обмен данными только с Uplink, защита от сетевого шторма.
• Dip2 "VLAN": скорость 1000мбит/с, порты изолированы, обмен данными только с Uplink портами, включена защита от сетевого шторма.
• Dip3 "WatchDog": автоматическая перезагрузка PoE порта при его зависании, остальные порты при этом продолжают работать.
• Индикация: Питание: красный;
• Downlink 1~4: зеленый - подключено/идет передача данных, желтый - подается PoE питание
• Uplink 5~6: зеленый - подключено/идет передача данных
• Кабель и дистанция передачи: Витая пара cat5e/6, до 100м (в режиме CCTV до 250м)
• Поддерживаемые стандарты: IEEE802.3, IEEE802.3u, IEEE802.3z
• Коммутационная способность: 14 Гб/с
• Скорость пересылки пакетов: 10,416 млн пакетов в секунду
• Буферная память: 448K
• Таблица MAC адресов: 2K
• Электрические защиты: перенапряжение: 6 кВ, стандарт: IEC61000-4-5
• ESD: 6 кВ: контакт 8 кВ: по воздуху, стандарт: IEC61000-4-2
• Рабочая температура: -40°С ~50°С
• Температура хранения: -40°С ~85°С
• Влажность: 0~95% (без конденсата)
